【導讀】分壓式偏置電路是三極管另一種常見的偏置電路。這種偏置電路的形式固定，所以識別方法相當簡單。
1.分壓式偏置電路的組成

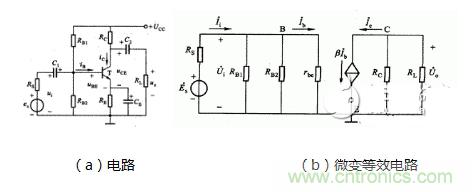

分壓式偏置電路如圖1（a）所示。其中：
Rb1和Rb2是基極偏置電阻。
C1是耦合電容，將輸入信號vi耦合到三極管的基極。
Rc是集電極負載電阻。
圖1.分壓式偏置電路及其微變等效電路
Re是發射極電阻，Ce是Re的旁路電容，它為交流信號提供通道，避免了Re對輸入信號的衰減。Ce的電容量一般為幾十微法到幾百微法。
C2是耦合電容，將集電極的信號耦合到負載電阻RL上。
圖1（b）是圖1（a）電路的微變等效電路。
2．穩定靜態工作點原理
設流過基極偏置電阻的電流IR》》IB，因此可以認為基極電位VB只取決于分壓電阻、，VB與三極管參數無關，不受溫度影響。
靜態工作點的穩定是由VB和Re共同作用實現，穩定過程如下：
設溫度升高→IC↑→IE↑→VBE↓→IB↓→IC↓
其中：IC↑→IE↑是由電流方程 IE ＝ IB＋I(xiàn)C得出，IE↑→VBE↓是由電壓方程VBE＝ VB－IERe得出，IB↓→IC↓是由 IC ＝βIB得出。
由上述分析不難得出，Re越大穩定性越好。但事物總是具有兩面性，Re太大其功率損耗也大，同時VE也會增加很多，使VCE減小導致三極管工作范圍變窄。因此Re不宜取得太大。在小電流工作狀態下，Re值為幾百歐到幾千歐；大電流工作時，Re為幾歐到幾十歐。
3．靜態分析
分析圖1電路的直流通路如圖2，可以得出：
基極電位 VB ＝ VCC Rb2 / （Rb1+Rb2）
發射極電流 IE ＝（ VB－VBE）/ Re
集電極電流 IC≈IE
基極電流 IB ＝ IC / β
集射極電壓 VCE＝ VCC －ICRc－IERe＝ VCC－IC（Rc+Re）
4．動態分析
根據圖1（b）的微變等效電路，有
圖2.基本放大電路的直流通路
電壓放大倍數Av
Av ＝Vo/ Vi ＝ －βRL′/ rbe （2）
輸入電阻ri
ri ＝ Vi / Ii （3）
＝ rbe // Rb1// Rb2≈rbe ＝ rbb` （1+β）26 mV/ IE
＝300Ω+（1+β）26 mV/ IE
根據輸出電阻的定義，應將圖1（b）微變等效電路的輸入端短路，將負載開路。在輸出端加一個等效的輸出電壓。于是輸出電阻ro
ro ＝ rce∥Rc≈Rc （4）
