【導讀】AD7606是16位、8通道同步采樣模數數據采集系統(DAS)。各器件均內置模擬輸入箝位保護、二階抗混疊濾波器、采樣保持放大器、16位電荷再分配逐次逼近模數轉換器(ADC)、靈活的數字濾波器、2.5 V基準電壓源、基準電壓緩沖以及高速串行和并行接口。
十多年前，ADI 一款針對電力應用的產品問世，8通道DAS，內置16位、雙極性、同步采樣ADC——AD7606。

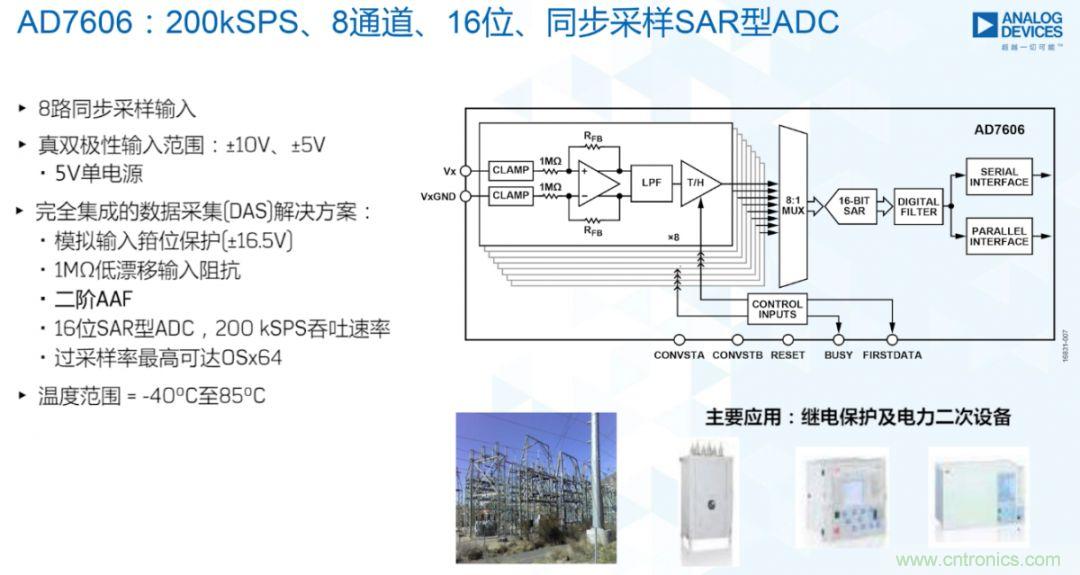

AD7606是16位、8通道同步采樣模數數據采集系統(DAS)。各器件均內置模擬輸入箝位保護、二階抗混疊濾波器、采樣保持放大器、16位電荷再分配逐次逼近模數轉換器(ADC)、靈活的數字濾波器、2.5 V基準電壓源、基準電壓緩沖以及高速串行和并行接口。
AD7606采用5 V單電源供電，可以處理±10 V和±5 V真雙極性輸入信號，同時所有通道均能以高達200 kSPS的吞吐速率采樣。輸入箝位保護電路可以耐受高達±16.5 V的電壓。無論以何種采樣頻率工作，AD7606的模擬輸入阻抗均為1 MΩ。它采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。AD7606抗混疊濾波器的3 dB截止頻率為22 kHz；當采樣速率為200 kSPS時，它具有40 dB抗混疊抑制特性。靈活的數字濾波器采用引腳驅動，可以改善信噪比(SNR)，并降低3 dB帶寬。
隨著電力應用的發展，AD7606升級版 8 通道 DAS，采用 16 位、800 kSPS 雙極性輸入、同步采樣 ADC——AD7606B問世

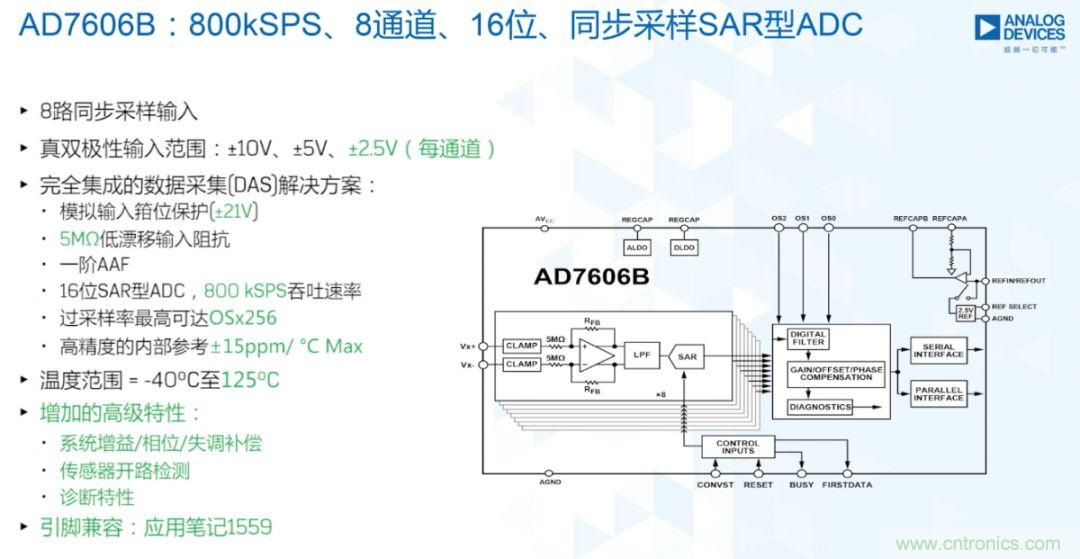

AD7606B 是一款 16 位同步采樣模擬-數字?jǐn)?shù)據采集系統 (DAS)，具有 8 個通道，每個通道包含模擬輸入鉗位保護、可編程增益放大器 (PGA)、低通濾波器、16 位逐次逼近寄存器 (SAR) 和模數轉換器 (ADC)。AD7606B 還包含靈活的數字濾波器、低漂移、2.5 V 精密基準電壓源和基準電壓緩沖器，用于驅動 ADC 以及靈活的并行和串行接口。
AD7606B 采用 5 V 單電源供電，在所有通道以 800 kSPS 的吞吐量采樣時，可提供 ±10 V、±5 V 和 ±2.5 V 的真正雙極輸入范圍。輸入鉗位保護可承受高達 ±21 V 的電壓。AD7606B 具有 5 MΩ 模擬輸入阻抗，當輸入信號斷開并通過 10 kΩ 外部電阻器接地時，導致小于 20 LSB 的雙極零代碼。由于采用單電源供電、片內濾波和高輸入阻抗，因此無需外部驅動運算放大器（這些放大器需要雙極性電源）。對于吞吐率較低的應用，AD7606B 靈活數字濾波器可用于提高噪聲性能。

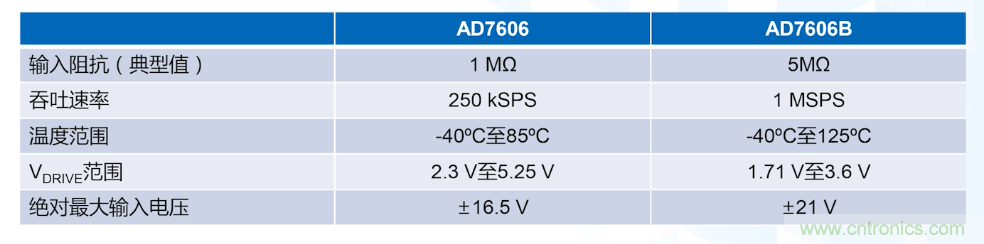

AD7606--AD7606B
硬件模式
軟件模式
通過將OS2、OS1、OS0連接到邏輯高電平來使能(此組合對AD7606不起作用)。通過串行接口(引腳29變?yōu)镾DI)或并行接口(引腳10變?yōu)閃/R)訪問(讀/寫)存儲器映射，以便獲得如下優勢：
● 獨立的每通道范圍選擇。増加±2.5V范圍選項。
● 系統增益/相位/失調片內補償
● 傳感器開路檢測
● 額外的過采樣選項（OSR=128和OSR=256）
● 可選的1、2或4路串行數據輸出配置(AD7606僅有雙路串行數據輸出)
● 功能安全特性
