儀表放大器可以調理傳感器生成的電信號，從而實現這些信號的數字化、存儲或將其用于控制信號一般較小，因此，放大器可能需要配置為高增益。另外，信號可能會疊加大共模電壓，也可能疊加較大直流失調電壓。精密儀表放大器可以提供高增益，選擇性地放大兩個輸入電壓之間的差異，同時抑制兩個輸入中共有的信號。
惠斯登電橋是這種情況的經典例子，但像生物傳感器一類的原電池具有類似的特性。電橋輸出信號為差分信號，因此，儀表放大器是高精度測量的首選。理想情況下，無負載電橋輸出為零，但僅當所有四個電阻均完全相同時，這種情況方為真。假如有一個以分立式電阻構建的電橋，如圖1所示。最差情況差分失調VOS為
其中，VEX為電橋激勵電壓， TOL為電阻容差（單位為百分比）。
圖1：惠斯登電橋失調
例如，在各元件的容差均為0.1%且激勵電壓為5 V時，差分 失調可以高達±5 mV。如果需要400的增益來實現所需電橋靈 敏度，則放大器輸出端的失調變成±2 V。假設放大器由同一電源驅動，并且其輸出可以軌到軌擺動，則僅電橋失調就可能消 耗掉80%以上的輸出擺幅。在行業要求電源電壓越來越小的趨勢下，這個問題只會變得更加糟糕。

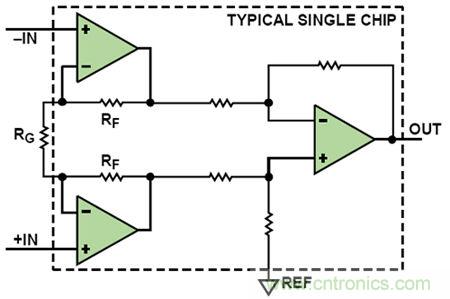

傳統的三運放儀表放大器架構（如圖2所示）有一個差分增益級，其后為一個減法器，用于移除共模電壓。增益施加于第一級，因此，失調放大的倍數與目標信號相同。因此，將其移除 的唯一方法是在參考(REF)端施加反電壓。這種方法的主要不足在于，如果放大器的第一級已經飽和，則調節REF 上的電 壓并不能更正失調。克服這點不足的幾種方法包括：
●根據具體情況，以外部電阻對電橋分流，但對于自動化 生產來說，這是不現實的，而且在出廠后是無法調整的；
●減少第一級增益，通過微調REF上的電壓來移除失調，并再添一個放大器電路以實現所需增益；
●減少第一級增益，以高分辨率ADC完成數字化輸出，并在軟件中移除失調。
[page]
后兩種選項還需要考慮最差情況下與原始失調值的偏差，從而 進一步減少第一級的最大增益。這些解決方案并不理想，因為 它們需要額外的電源、電路板空間或成本，來達到高CMRR和低噪聲的目標。另外，交流耦合并不是測量直流或超慢移動 信號的一種選擇。
圖1：惠斯登電橋失調

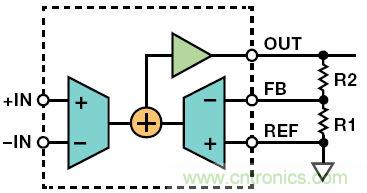

間接電流反饋(ICF)儀表放大器（如AD8237和AD8420可在放大之前移除失調。圖3顯示ICF拓撲結構原理圖。
圖3：間接電流反饋儀表放大器拓撲結構
該儀表放大器的傳遞函數在形式上與經典三運放拓撲結構的 傳遞函數相同，其計算公式為
由于輸入之間的電壓等于反饋(FB)與參考(REF)端子之間的電壓時，放大器的反饋要求可得到滿足，因此，我們可將該公式重寫為

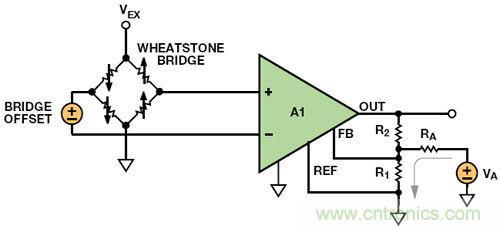

這意味著，引入一個等于反饋和參考端子之間失調的電壓，即使在存在大輸入失調的情況下，也可將輸出調整為零伏特。如圖4所示，該調整可以通過以下方法實現：從一個簡單的電壓源（如低成本 DAC）或者來自嵌入式微控制器的濾波PWM信號，通過電阻RA將一個小電流注入反饋節點。
圖4：帶失調移除功能的高增益電橋電路
[page]
設計步驟
等式(3)，R1與R2之比將增益設為：

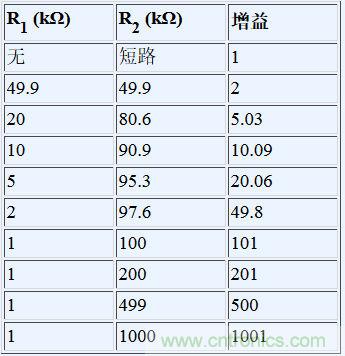

設計師必須確定電阻值。較大電阻值可降低功耗和輸出負載； 較小值可限制FB輸入偏置電流和輸入阻抗誤差。如果R1和R2的并聯 組合大于約30kΩ， 則電阻開始引起噪聲。 表1顯示了一些建議值。
表1：各種增益的推薦電阻（1%電阻）
為了簡化RA值的查找過程，假設采用雙電源運行模式，有一 個接地REF端子和一個已知的雙極性調整電壓VA。這種情況 下的輸出電壓可通過以下公式計算：
注意，從VA至輸出的增益為反相。VA的增加會使輸出電壓降低，比值為R2和RA之比。此比值下，可以針對給定的輸入失調，使調整范圍達到最大。由于調整范圍指向增益之前的放大器輸入，因此，即使在低分辨率源的情況下，也可實施微調。由于RA一般都比R1大得多，因此，我們可以得到等式(5)的近似值：
為了找到一個RA值以允許最大失調調整范圍VIN(MAX)， 在給定調整電壓范圍VA(MAX)的情況下，使VOUT=0，求RA，結果得到
其中， VIN(MAX)為傳感器預期的最大失調。等式(5)同時顯示， 調整電路的插入會修改從輸入到輸出的增益。即使如此，其影 響一般也很小，增益可以重新計算為：
一般地，對于單電源電橋調理應用，參考端的電壓應大于信號地。如果電橋輸出可以在正負間擺動，情況尤其如此。如果基準電壓源由一個低阻抗源（如分阻器和緩沖器）驅動至電壓VREF，如圖5所示，則等式(5)變為：
如果相對于原始等式中的VREF取VOUT和VA，則可得到相同的結果。 VA(MAX)~VREF也應替換等式(7)中的VA(MAX)。
[page]
設計示例
假設有一個單電源電橋放大器，如圖4所示，其中，用3.3 V電壓來激勵電橋并驅動放大器。滿量程電橋輸出為±15 mV， 失調可能處于±25-mV的范圍。為了取得所需靈敏度，放大器增益需為100，ADC 的輸入范圍為0 V至3.3 V。由于電橋的輸出可以為正，也可以為負，因此，其輸出指向

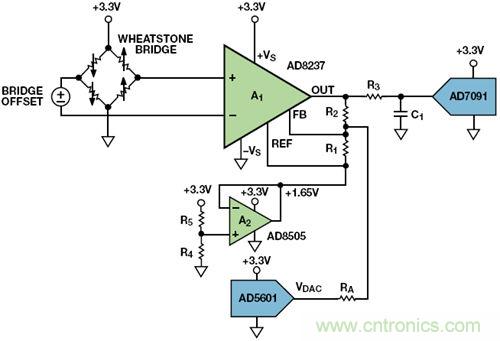

圖5：針對單電源工作模式而修改的失調移除電路
從表1可以發現， 增益為101時， R1和R2需為1 kΩ和100 kΩ。 電路包括一個可以在0 V至3.3 V范圍內擺動，或者在1.65V基準電壓左右擺動±1.65 V。為了計算RA的值，我們使用等式(6)。其中，VA(MAX)= 1.65 V且VIN(MAX)= 0.025 V， RA= 65.347kΩ。當電阻容差為1%時，最接近的值為64.9 kΩ。然而，這沒有為源精度和溫度變化導致的誤差留下任何裕量，因此，我們選擇一個常見的49.9-kΩ低成本電阻。這樣做的代價是調整分辨率降低了，結果導致略大的調整后失調。
從等式(7)，我們可以算出額定增益值為103。如果設計師希望得到接近目標值100的增益值，最簡單的辦法是使R2的值降低3%左右，至97.6 kΩ，結果對RA的值的影響非常小。在新的條件下，額定增益為100.6。
由于DAC可以擺動±1.65 V，因此，總失調調整范圍可通過由RA 以及R1和R2的并聯組合形成的分壓器給定，其計算方法如下：
在±25-mV最大電橋失調范圍內，±32.1-mV的調整范圍可提供 28%的額外調整裕量。對于8位DAC，調整步長為
對于250-μV調整分辨率，輸出端的最大殘余失調為12.5 mV。
[page]
R3和C1的值可以通過ADC數據手冊中的建議值或參考文獻2來確定。對于采樣率為1 MSPS 的AD7091，這些值為51Ω和4.7 nF。在以較低速率采樣時，可以使用較大的電阻或電容組合，以進一步減少噪聲和混疊效應。
該電路的另一個優勢在于，可以在生產或安裝時完成電橋失調調整。如果環境條件、傳感器遲滯或長期漂移對失調值有影響， 則可重新調整電路。
受其真軌到軌輸入影響，AD8237最適合采用超低電源電壓的 電橋應用。對于要求較高電源電壓的傳統工業應用，AD8420不失為一款良好的替代器件。該ICF儀表放大器采用2.7 V至36 V電源供電，功耗低60%。

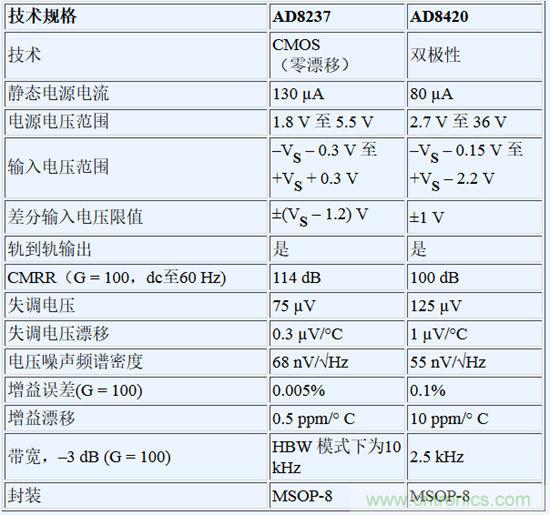

表2是對兩款儀表放大器進行了比較。都使用了最小和最大規格。
表2：AD8237和AD8420比較
