【導讀】2021年5月11日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于原相科技（PixArt）PAC7640LT + PAG7661QN的多指手勢識別方案。

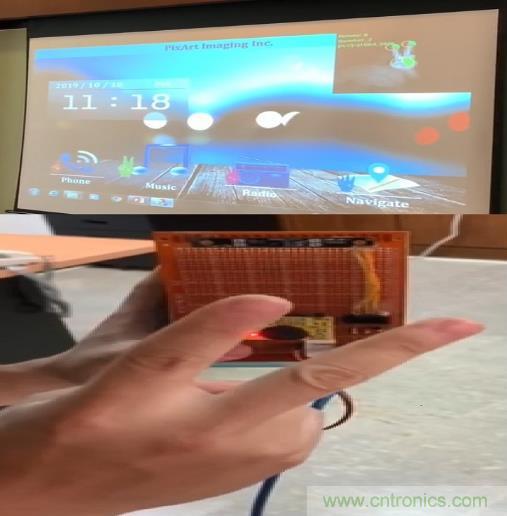

圖示1-大聯大詮鼎推出基于PixArt產品的多指手勢識別方案的場景應用圖
為使人們與智能設備之間更自然、舒適地溝通，手勢識別技術應運而生。近年來，隨著智能終端的飛速發展、AR/VR熱度的居高不下，以及萬物互聯的進程加速，手勢識別作為更人性化的交互方式被各大廠商追捧。大聯大詮鼎推出基于PixArt PAC7640LT + PAG7661QN的多手指手勢識別解決方案，可支持單一對象/多重對象檢測，為包括商業、物聯網和游戲在內的各種應用提供更精確、更可靠的手勢產品。

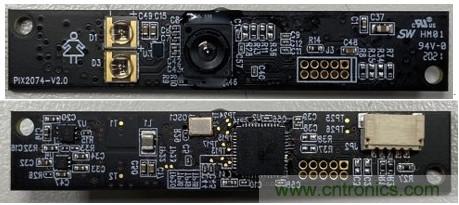

圖示2-大聯大詮鼎推出基于PixArt產品的多指手勢識別方案的展示板圖
PixArt成立于1998年7月，主要致力于CMOS影像傳感器及其他應用IC的設計、研發、生產與銷售。PixArt擁有豐富的類比IC設計、影像傳感IC設計和影像處理IC設計經驗，目前已在全球CMOS影像傳感器廠商中頗具影響力。
該方案將PAC7640LT(Sensor)+ PAG7661QN(DSP)+LST0-227(Lens)與獨立的ISP SoC結合在一起，具有完整的算法支持，可為產品開發提供全面的解決方案。本套解決方案支持對多種手勢識別：靜止?fàn)顟B(tài)下的握拳或伸出1-5根手指的手勢、伸出1-5根手指向傳感器移動、雙指捏合以及獨特的大拇指模式等等。

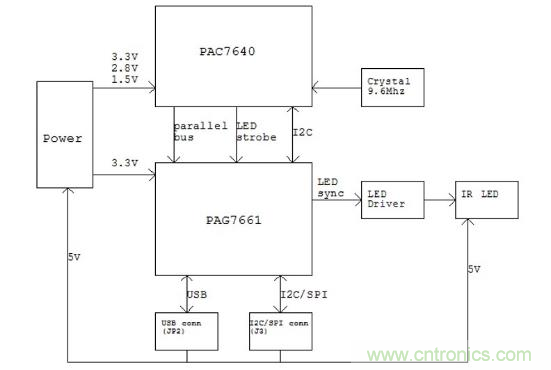

圖示3-大聯大詮鼎推出基于PixArt產品的多指手勢識別方案的方塊圖
其中PixArt PAC7640LT是一款具有增強功能的全局快門圖像傳感器，封裝尺寸為3.45mm x 3.45mm x 0.76mm（CSP）。它具有400 x 400分辨率，每秒120幀的圖像捕獲能力，該傳感器帶有集成的圖像傳感器ISP。此外，PAC7640LT還允許多臺攝像機同步，支持3D類型的應用，通過I2C進行寄存器設置，可以控制所有ISP功能。
PAG7661QN本身是一顆可編程的數字信號處理器（DSP），主要是透過MIPI將DATA/CLOCK/FSYNC轉為USB/I2C/SPI，通過I2C或SPI或USB1.1即可立即讀取預定義手勢結果，大大節省了MCU處理資源。
核心技術優勢：
?
● 基于紅外影像分析技術，硬件支持手形辨識算法；
● 內建硬件算法，反應速度快；
● 支持實時輸出手掌與手指信號，增加應用彈性；
● 透過I2C或SPI或USB1.1即可讀取預定義手勢結果，大幅節省MCU運算資源；
● 小型化設計；
● 免費提供硬件參考設計、軟件參考代碼。
方案規格：
● Operating Distance：5~40cm；
● Communication interface：
○ I2C，SPI and USB1.1 for Gesture result output；
○ USB 1.1 for Image mode (50x50)；
● 5V供電；
● 2顆LED；
● FOV(水平) = 77deg；
● 4L PCB，尺寸：55.5mm x 10mm。
