雖然增強型FET比耗盡型FET的應用要廣泛得多，但耗盡型FET尤其是JFET在模擬設計中仍占一席之地。增強型 MOSFET 器件需要能量來供電，而耗盡型器件需要能量“停止”供電，這是它們的主要區別。
目前市場上有6種不同類型的場效應管（FET），在兩類主要的FET中，增強型FET比耗盡型FET的應用要廣泛得多。但耗盡型FET尤其是JFET在模擬設計中仍占一席之地。

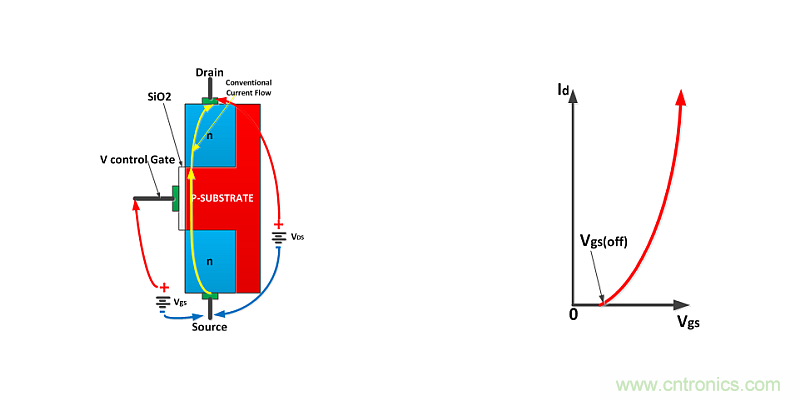

圖1：增強型N溝道MOSFET。
如圖1所示，增強型MOSFET用作“常閉”壓控電子閥門。在沒有柵極偏置電壓時，沒有電流流動。當有電壓施加于MOSFET的柵極時，在P基板中形成誘發的溝道，電流開始流動，如圖1的特征曲線所示。

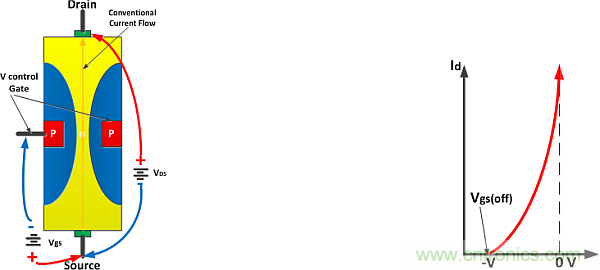

圖2：耗盡型N溝道JFET。
圖1所示的增強型MOSFET和圖2所示的耗盡型JFET之間的主要區別是，增強型MOSFET需要能量才能提供電源，而耗盡型器件要求用能量去“停止”供電。由于JFET具有“自我實現”（self-actualization）的特性，對于電路初始啟動期間能量不足的應用，JFET特別適合。在這些應用中，由于輸入電壓過小，因而無法提供足夠的偏置電壓使增強型器件工作。
這種器件的一個例子是工作于極低電壓軌的電源電路，比如采用單節電池供電的電路。很多情況下，電源需要從極低的電壓軌產生較高的電壓，但不必提供很大的電流。這類電源可以用來產生“喚醒”電壓軌，以便在啟動時喚醒其它電路；當電路需要更高的電壓而電壓軌不能滿足、而且只需低到中等電流時，可以使用這類電源給電路供電。
如圖3所示，這樣的電源有兩個主要元素：一個是從很低電壓軌蘇醒過來的方法，但不能激活大多數增強型（常閉）器件，一個是能夠產生高于輸入電壓的電壓。

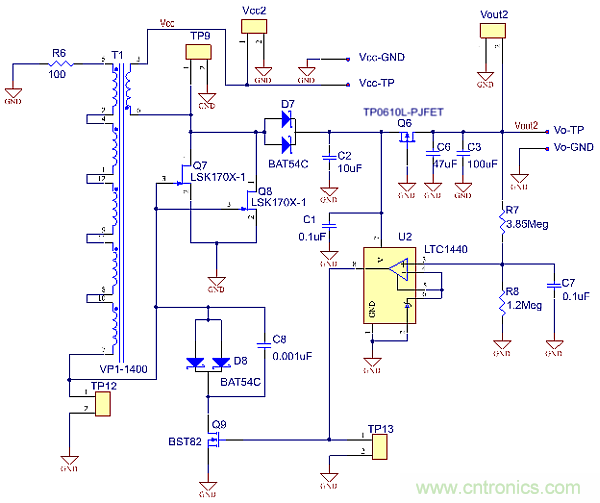

圖3：JFET低輸入電壓反激電源。
第一個條件可以通過使用JFET來滿足。如前所述，當沒有施加控制電壓時，JFET將導通，允許電流在初始低電壓狀態下流動。在時間t=0時，電流開始在成對的JFET Q7和Q8之間流動，進而在反激變壓器T1的次級繞組中感應到電壓。當在T1次級的反相端產生足夠的負電壓并達到Q7和Q8 JFET的“關斷”電壓時，這兩個JFET將關斷。這將導致初級電流緩慢地停止流動，次級電壓逐漸下降到JFET Q7和Q8的柵極電壓開始再次接近0V的點。在這個點它們將再次導通，整個振蕩過程得以繼續。這個過程如圖4和圖5所示。

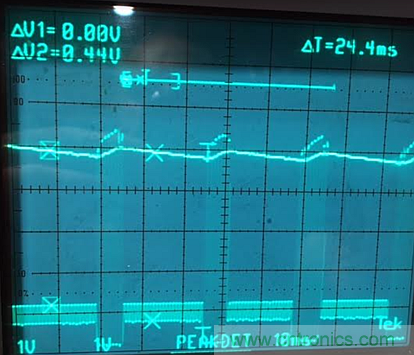

U2會不斷監視電壓的上升。U2是一個比較器，用于監視輸出電壓，驅動Q9導通來關閉振蕩，并將電壓拉到由LTC1440比較器芯片的內部基準電壓設定的規定參考值。參見圖4和圖5，它們來自實際的JFET評估板。圖4顯示的是次級線圈反相側的振蕩和控制信號，圖5顯示的是初級線圈的同相側。在開關周期的啟動過程中，輸出電壓不斷爬升，而在開關周期的關閉過程中，振蕩停止，電壓下降。
圖4：輸出電壓測試點TP9。

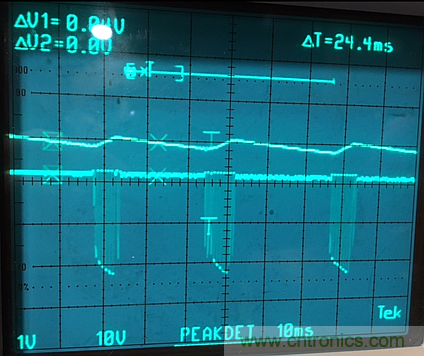

圖5：輸出電壓測試點12。
控制方法
D7通過一對低前向壓降的肖特基二極管對振蕩器輸出進行整流，C6和/或C5為輸出提供保持電容。值得注意的是Q6的功能。MOSFET提供輸出上升期間與負載的隔離。只有當振蕩達到足夠的且可持續的輸出時，才允許電流流向負載。
這種控制方法是一種簡單的“繼電器式”控制方法。振蕩不斷增加，直到輸出分壓器上的電壓達到LTC1440比較器的內部電壓基準。當達到或超過閾值時，振蕩被關閉，直到輸出電壓降低到控制基準以下。開-關振蕩周期取決于輸入供電電壓值（可能低于1V）和輸出負載。為了演示，將一個50kΩ的電位器串聯一個3kΩ的電阻用作測試負載。所有示波器圖形都是在負載為3kΩ、輸入供電電壓為1V時捕獲的；然而經過驗證，在輕負載時，電路將在不到0.5V和供電電壓軌處工作。
雖然前面所述的簡單JFET電源具有在極低輸入源條件下工作的優勢，但它卻存在靜態電流消耗相對較高的問題。在（這種電路特別有用的）電池供電應用中，這不是一個好的特性。在次級線圈低側增加一個額外的FET開關（該開關由控制比較器驅動的高阻抗觸發器觸發），可以消除在電源周期關閉階段的低阻抗路徑，極大地減小供電電路的靜態電流。這樣就能取得更高的效率，代價只是稍微增加了復雜性。

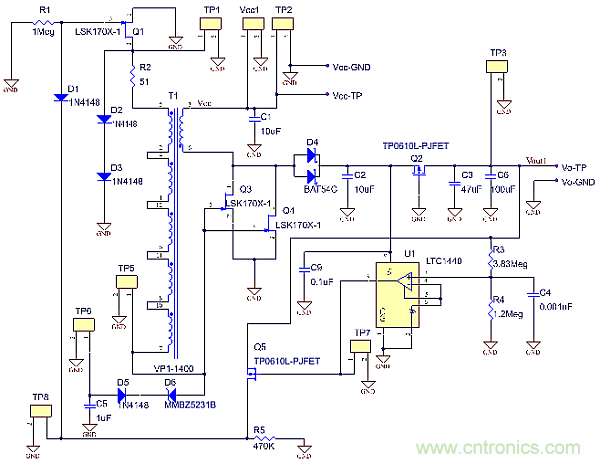

圖6：低靜態電流JFET升壓轉換器。

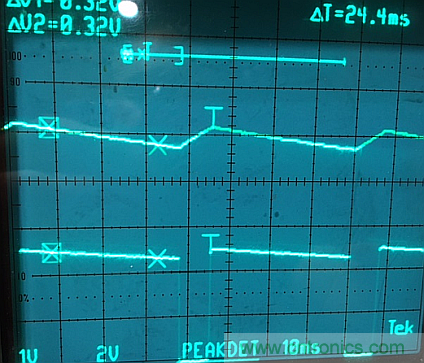

圖7：位于測試點TP7的Vout脈沖控制信號。
在性能方面，除靜態電流消耗外，這個低靜態電流轉換器類似于更簡單的轉換器。如圖7所示，當JFET振蕩器運行時，輸出電壓上升，直到比較器控制電路關閉振蕩器，同時電壓也一直下降到下個周期，就像前面介紹的簡單轉換器一樣。
