【導讀】如何設計智慧家庭的電路控制才能更好的將與家居生活有關的各種子系統有機地結合在一起，優化人們的生活方式 ，幫助人們有效安排時間呢？本文為大家提供智慧家庭紅外遙控電路設計攻略，有興趣的可以來瞅瞅！
智慧家庭是指利用先進的計算機技術、網絡通信技術、綜合布線技術 ，將與家居生活有關的各種子系統有機地結合在一起 ，通過統籌管理 ，讓家居生活更加舒適、安全、有效。與普通家居相比，智能家居不僅具有傳統的居住功能，提供舒適安全、高品位且宜人的家庭生活空間，還由原來的被動靜止結構轉變?yōu)榫哂心軇又腔鄣墓ぞ?，提供全方位的信息交互功能，幫助家庭與外部保持信息交流暢通，優化人們的生活方式 ，幫助人們有效安排時間，增強家居生活的安全性、舒適性，甚至合理控制各種能源的使用。
紅外發射電路模塊
在本系統設計中，單片機發出的信號如何被紅外發射管識別，發射管能否正常發射紅外信號是發射電路要解決的關鍵問題。要發射紅外信號，必須要有紅外發射器件。紅外發光二極管是一種能產生紅外光的發光二極管，目前大量使用的紅外發光二極管發出的紅外線波長為 940nm 左右，外形與普通發光二極管相同，只是顏色不同。常見的紅外發射二極管有黑色，透明色，它與普通發光二極管的最大區別在于所發出的光為不可見光，而普通發光二極管發出的是各種顏色的可見光，通常，紅外發光二極管分為兩種結構形式：一種是遙控發射型紅外發光二極管（即最常用的手持遙控器所用的紅外發射二極管）;一種是近距離發射型紅外發光二極管，這種二極管把紅外光的發射與接收共集為一體。由于本設計實現的是家居遙控，因此采用第一種即可。

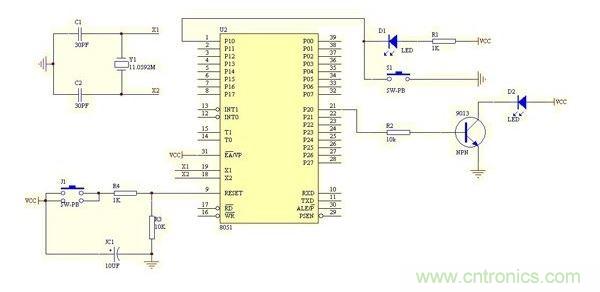

如圖1 所示為系統遙控發射原理圖，P1.0 口為按鍵輸入口;P2.0 口為紅外發射端口，用于輸出38kHz 載波編碼，脈沖經9013（NPN）放大然后由紅外發射管輸出;第9 腳為單片機的復位腳，采用RC 手動復位電路;18、19 腳接晶振。
圖1紅外發射電路圖
紅外接收電路模塊
一般的紅外接收頭主要由集成電路外加阻容元件，紅外線接收管及濾波光片等組成，電路設計相對繁瑣，在實際應用中不方便。而紅外遙控接收頭 SM0038 集紅外接收管，前置放大解調等于一體，無外部電路，體積小，密封性好，靈敏度高，應用簡單，用小功率紅外發射管發射信號接收距離達35 米，并且價格低廉。它僅有三條管腳，分別是電源正極、電源負極以及信號輸出端，其工作電壓在5V 左右，接收頻率為38kHz，它的主要功能包括放大，選頻，解調幾大部分，要求輸入信號需是已經被調制的信號。從而使電路達到最簡化，靈敏度和抗干擾性都非常好，是一個接收紅外信號的理想裝置。如圖2 所示：
圖 2 SM0038
[page]
接收電路及調光電路設計

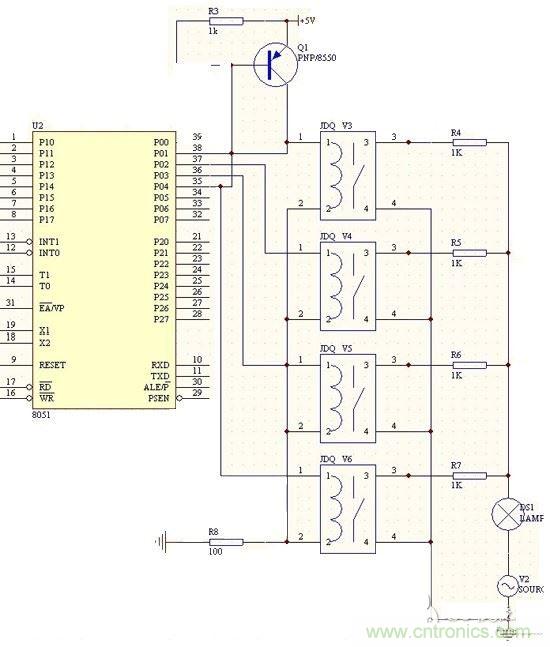

接收電路和調光電路的實現均是通過繼電器實現的，給每一個繼電器串聯一個電阻，構成一個回路，本電路將四個繼電器回路并聯，連接在P0 口上，當四個繼電器均閉合時，燈最亮，當三個繼電器工作時，燈較亮，當兩個繼電器工作時燈次亮，當一個繼電器工作時，燈最暗，當四個繼電器都不工作時，燈泡處于關閉狀態。接收電路圖如圖3 所示：
圖 3 接收電路圖
