【導讀】對于電子工程師來說，是不可缺少的設備。在電路設計過程中，示波器的使用非常頻繁。所以很多電子工程師都說示波器是左右手。那么在使用示波器時，我們都應該注意哪些事項呢？又該養成什么習慣才能正確使用示波器?

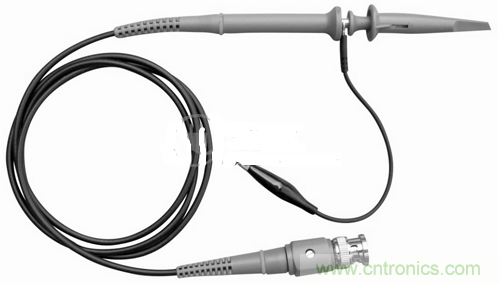

另外，×10檔的輸入阻抗比×1檔要高得多，所以在測試驅動能力較弱的信號波形時，把探頭打到×10檔可更好的測量。但要注意，在不甚明確信號電壓高低時，也應當先用×10檔測一下，確認電壓不是過高后再選用正確有量程檔測量，養成這樣的習慣是很有必要的，不然，哪天萬一因?yàn)檫@樣損壞了示波器，要后悔就來不及了。
經常有人提問為什么用示波器看不到晶振引腳上的波形？一個可能的原因就是因?yàn)槭褂玫氖翘筋^的×1檔，這時相當于一個很重的負載(一個示波器探頭使用×1檔具有上百pF的電容)并聯在晶振電路中，導致電路停振了。正確的方法應該是使用探頭的×10檔。這是使用中應當注意的，即或不停振，也有可能因過度改變振蕩條件而看不到真實的波形了。
