【導讀】隨處可見的廢舊罐頭鐵筒，可以瞬間變成簡單實用的WiFi天線！而且，這種鐵罐天線，非常適合做正饋大鍋的饋源天線哦！最受認可的WiFi天線DIY牛人親授高清圖文教程，讓你免去計算的煩惱，還有拋物面天線知識解答！

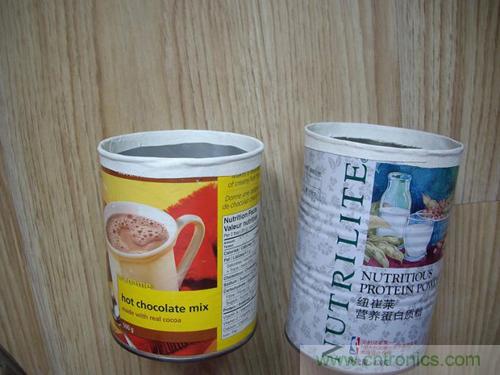

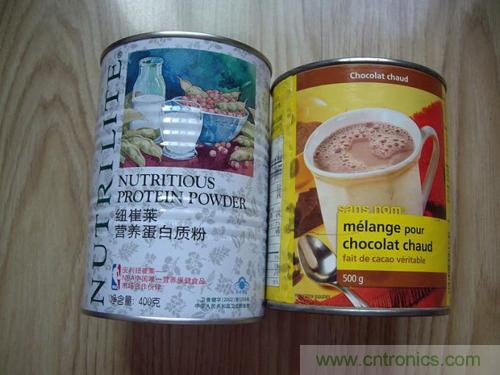

如今，廢舊的罐頭鐵筒隨處可見，拿來做WIFI的天線，簡單實用。

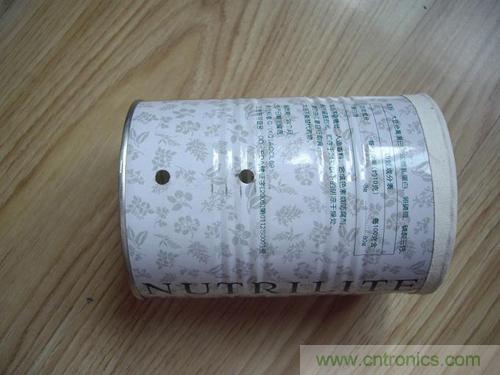

在罐子上打2個孔。一個接底座，一個安裝振子。

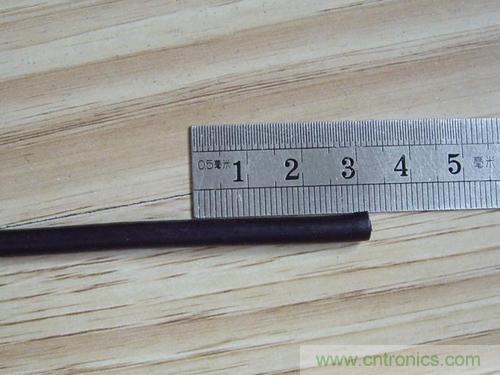

50-3以上的饋線，量出31mm長。

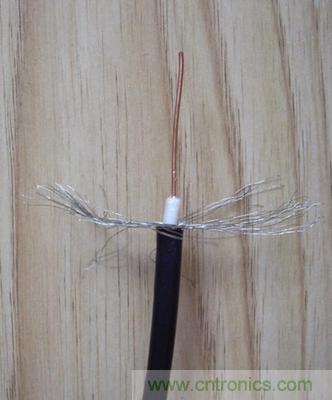

剝?nèi)ネ馄ぃ瑒冮_(kāi)屏蔽層網狀線，去除絕緣層。裸露出芯線。
把饋線插進孔中，把屏蔽層網狀線焊接在罐子上，用熱熔膠固定牢固。

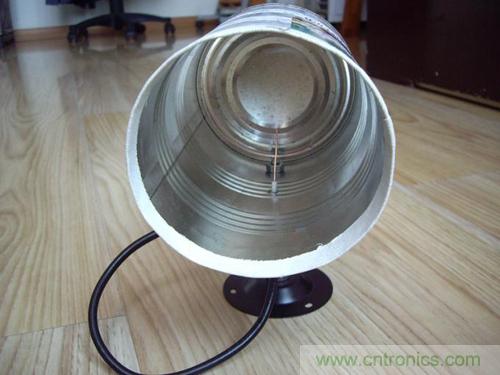

做成了。
下頁內容：方便更換饋線的罐頭天線制作
[page]
這種方法是直接用饋線的芯線作振子，最簡單省事。
如果想做成方便更換饋線的，就要用一個SMA頭。

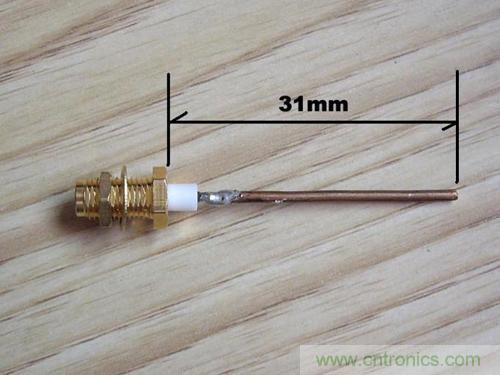

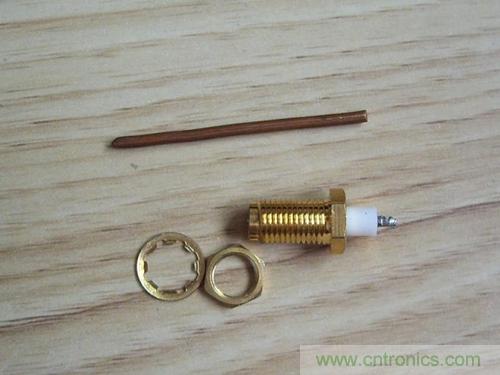

截一段銅絲，直徑2-4mm直徑均可，焊接在SMA頭的芯線上，注意，從SMA頭的基座開始測量，長度應為31mm。

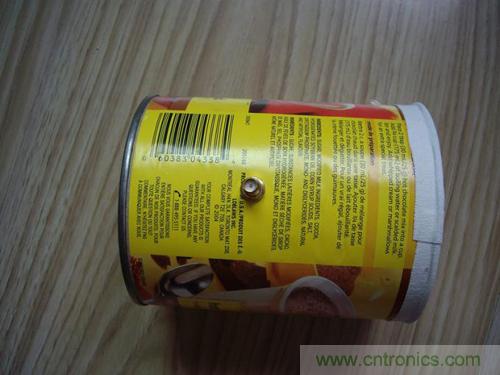

把SMA頭擰在鐵罐上。

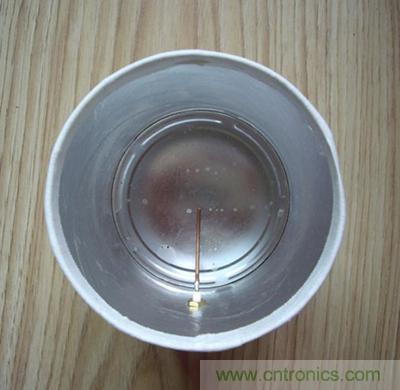

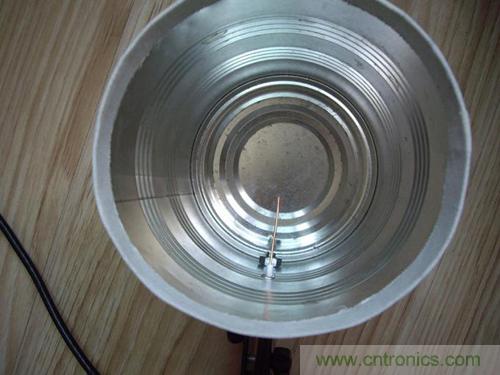

里面這個樣子。
下頁內容：DIY鐵罐天線參考事項
[page]

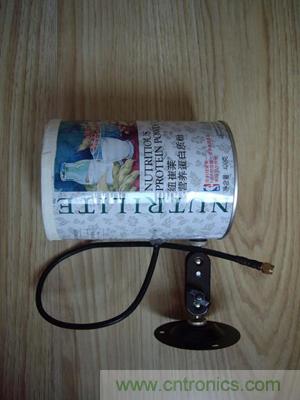

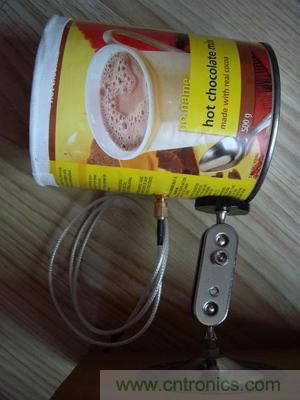

完成了。
這種鐵罐天線，一般的增益是8-9db，網上有傳說可以達到12db，是不準確的。
這種鐵罐天線，還非常適合做正饋大鍋的饋源天線。看它的方向圖非常圓，可以很好地和正饋大鍋匹配。

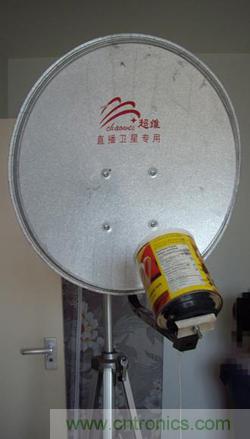

沒有正饋大鍋的時候，可以放到偏饋鍋試試。
DIY罐頭天線，首先要找到直徑和長度都合適的罐頭。因?yàn)楣揞^天線的長度，是根據罐子的直徑計算出來的。太粗、太細的罐子都不適合。下面列出了幾種不同直徑的罐頭天線的尺寸，供大家DIY參考。
罐子直徑越粗，所需罐子的長度越短，罐子直徑越細，所需罐子的長度越長。80mm直徑的罐子，需要的鐵罐長度就已經是214mm了，所以，你如果有更細的罐子，千萬不要再問適合不適合——你見過直徑70mm，長度300mm的罐頭嗎？
上面的表格只列出整數直徑，如果你的鐵罐直徑不是整數，就找一個最接近的就行了。如87mm直徑，你就照90mm的做就行了。
下頁內容：有關罐頭天線DIY拋物面天線知識問答
[page]
有關罐頭天線DIY拋物面天線知識問答
1 有網友問：這個饋源加到鍋上，增益是多少？
回答：拋物面天線的增益取決于它的口徑和使用的頻率。計算公式比較復雜，就不多說了。在WIFI頻段，一般0.5m的拋物面天線，增益大約為19db，1m的鍋大約是25db，1.2m的鍋大概是26db，1.5m的鍋大約28db，2m的鍋大約31db。拋物面天線的增益和饋源天線的增益沒有直接的關系。饋源只是起到給拋物面一個激勵信號的作用，對饋源天線的要求是，饋源天線的照射角（即-10db時的方向角）要和拋物面的口徑張角匹配。所以，我們計算拋物面天線的增益時，不需要考慮饋源天線的增益。有一種誤解，以為拋物面天線的增益是拋物面的增益和饋源天線的增益相加，這是不對的。

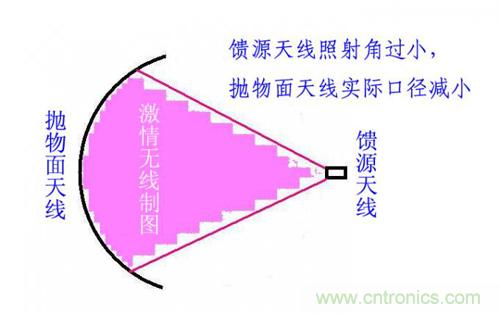

如果饋源天線的照射角過小，拋物面天線就會有一部分口徑?jīng)]有信號照射，相當遠拋物面口徑縮小，增益就會降低。
過小副本

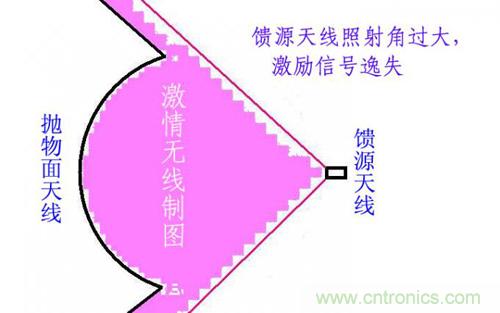

饋源天線的照射角過大，一部分信號便會越過拋物面而漏失掉，這部分信號不被拋物面反射，這部分功率就不會指向主瓣最大值方向，導致增益降低。
過大副本

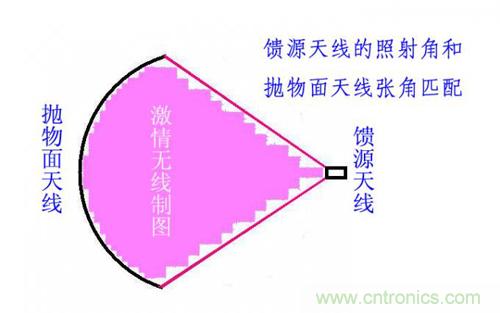

只有饋源天線的照射角和拋物面天線的口徑張角匹配，拋物面天線才會達到最大增益。
合適副本
2 有網友問：“老大，我能不能問一下，單單露出那段芯線，不用罐頭，有多少增益？”
回答：不用罐頭，裸露的31mm的芯線就是一個全向天線，增益1-2db。
