【導讀】很多人在使用穩壓三極管的過程中，遇到過過熱反應的現象。如果出現這種情況，設計師就要對電路進行細致的排查。長時間積累經驗，就能快速準確的找到發熱的原因和問題的所在。
圖1

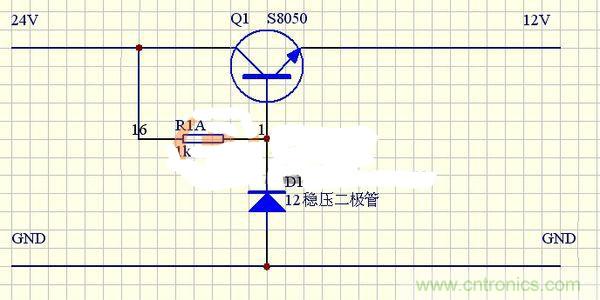

如圖1所示，當輸入電壓為12v時，在有負載的情況下并不發熱，但是輸入電壓到24v時，由410012v組成的繼電器負載拿萬用表測得負載電流達不到30ma，此時三極管發熱嚴重，那么我們更換1.5a的8050可以解決這個問題嗎？
在圖1當中，流過三極管的電流和負載是相同的電流，當電壓為24V時，負載耗12V/30mA三極管損耗=負載損耗12V/30mA=0.36W（耗0.36W發熱是正常的），此時效率才50%。改善方法如下：
1、在三極管CE極并1K電阻，分擔一半損耗。損耗沒變，但三極管的溫度會降低。
2、如果電源24v很穩的話，建議更換成24v繼電器。這樣就能夠大大降低損耗。
問題二：
針對比較比較常見的穩壓三極管發熱問題，原因主要來自于以下兩個方面。一個是調整管管壓降過大（例如輸入電壓與輸出電壓相比過高、調整管本身質量不良引起功耗太大）；二是負載超過調整管的集電極最大允許電流（即超過了集電極最大允許功耗），或負載短路引起的（特別是簡易的串聯型穩壓電路，在此種情況下通電時間稍長極易燒毀調整管）。
只要注意以上的這幾個問題，相信大家在設計時就能最大程度上的規避穩壓三極管發熱現象了，小編也將持續為大家關注此類的技術文章，并隨時進行更新。
