【導讀】處于成本的考慮，在實際設計應用中常常將多層陶瓷電容用作穩壓器的輸出端電容，而MLCC的特點就是超低的ESR值，這將引起輸出電壓的不穩定。
在線性穩壓器環路中，輸出電容和后續的負載形成了一個極點，此極點造成了穩壓器環路的不穩定。為了補償這個極點，一般做法是用輸出電容的ESR來產生一個零點。所以，在選擇穩壓器的輸出電容時，需要考慮ESR。
處于成本的考慮，在實際設計應用中常常將多層陶瓷電容用作穩壓器的輸出端電容，而MLCC的特點就是超低的ESR值，這將引起輸出電壓的不穩定。

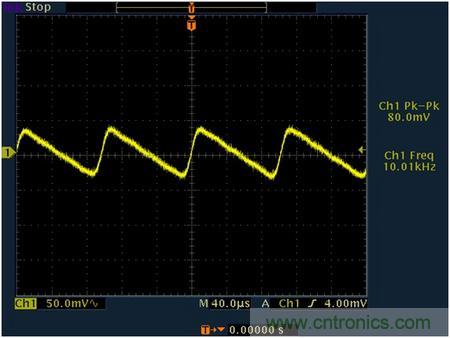

以安森美NCV4949來講，在其輸出端加一個10uF的陶瓷電容，在電容后端測量到的瞬態響應如圖(AC mode)：
同時測算的其phase margin只有5度，遠遠達不到穩定的標準。

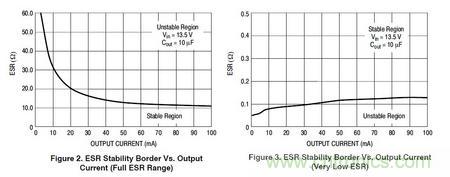

查看其規格書，發現該穩壓器對ESR的要求如下：

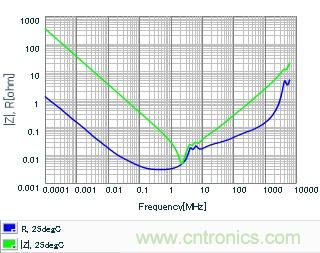

在負載30mA的情況下，其ESR要求在0.1～15ohms之間。而MURATA的10uF 1206 X7R MLCC的ESR查的為遠小于0.01ohm：

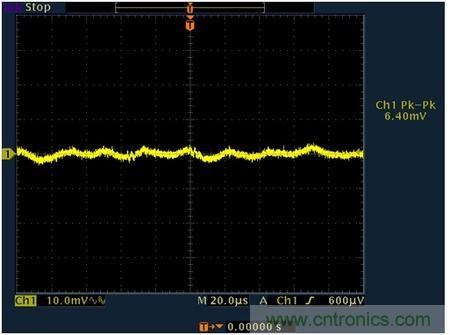

在上圖電路中10uF電容上串聯一個1ohm電阻，重新測量輸出的瞬態響應。
同是算得phase margin已大于71度，滿足穩定標準。
