C8手電雖然亮度夠大，但是缺點就是只有一個大光斑，晚上出門照照路或者倉庫什么的，不需要遠射，所以盡量散射面積要大一些的，光要均勻一些，而且電池沒保護板一般的人不懂電池過放，就不知道什么時候充電。因此，制作了這個手電。
該手電的優點：
1、超大容量，1年只需充電一次；
2、光斑均勻且散射面積大；
3、電池帶保護板，不怕過放；
4、黃光LED，不刺眼。
先這樣吹噓哈，接下來會為大家從材料、電源、調光電路及整體制作四個大步驟詳細分享DIY的全過程。
第一篇：材料

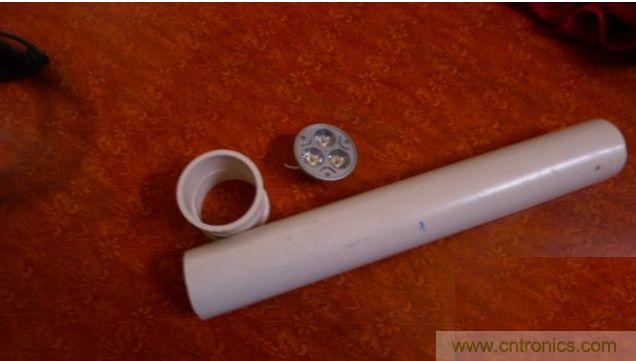

先來詳解一下PVC，PVC手電當然是首先要有pvc管，直徑大約5cm，長度20cm。
材料有： pvc管蓋子一個；
連接管一個；
淘寶10元包郵的led射燈一個（黃光）；
三洋18650黃頭；
12v保護板一個；

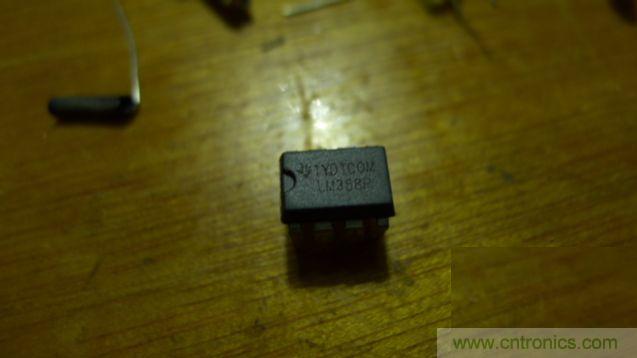

555芯片；
MOS管；

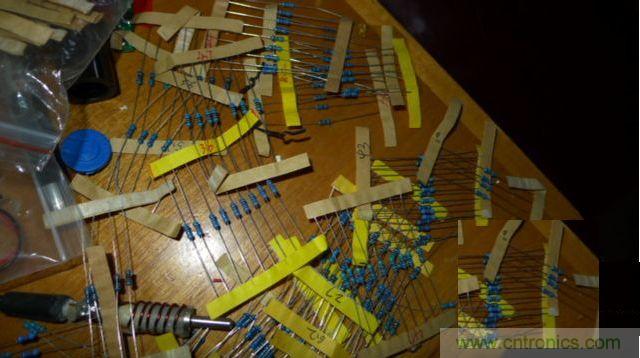

電阻等。
[page]
[page]
第二篇：電源

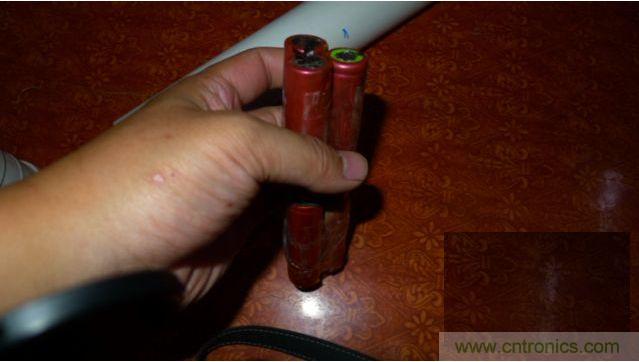

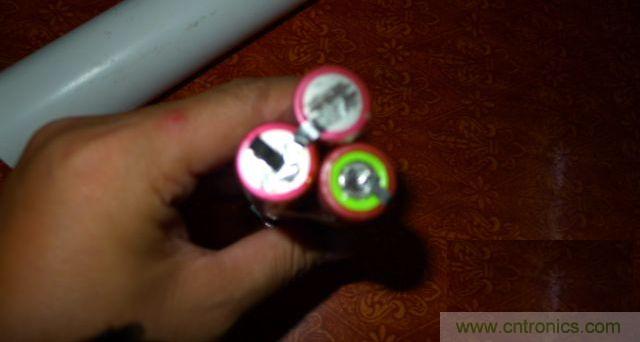

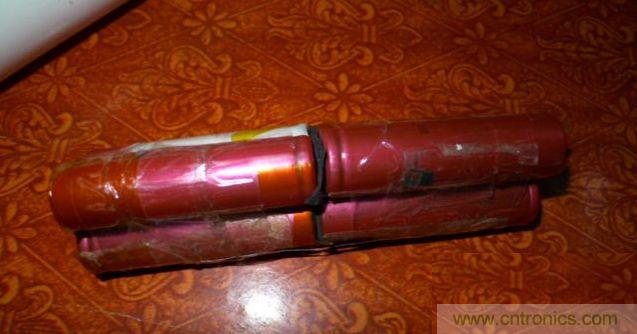

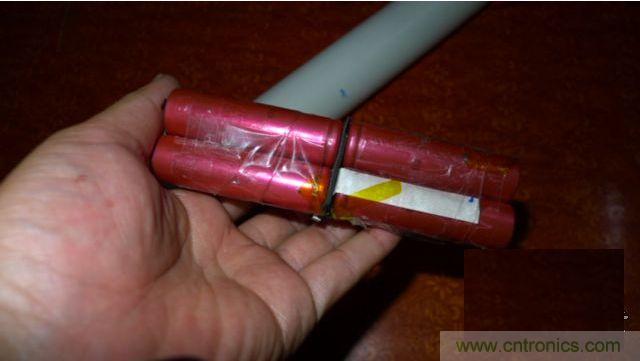

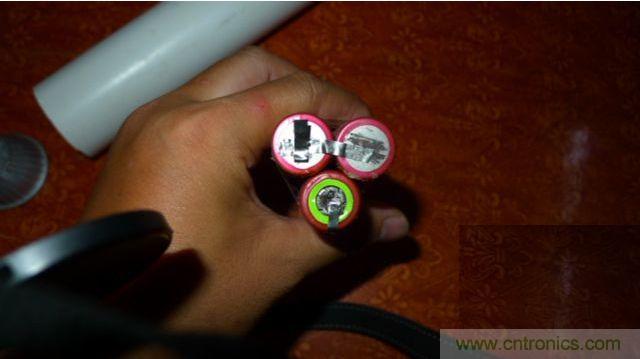

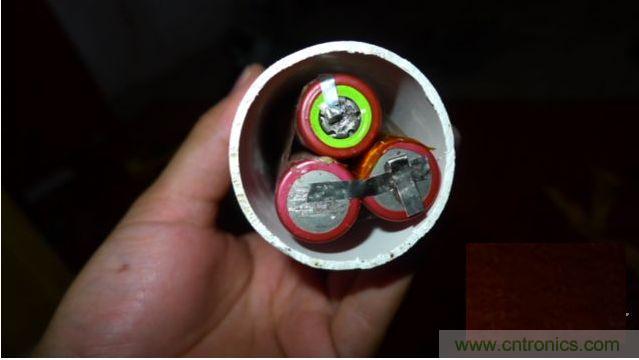

這個電筒的電源采用6節三洋18650黃頭電池，拆機的，測試容量全部是1900多一點。6節電池分別充電到3.800v，采用2并3串焊接方式加工。加工成三棱柱形狀，這樣就放在pvc里面了。加工ok后加上12.6的保護板。
[page]
[page]
第三篇：調光電路

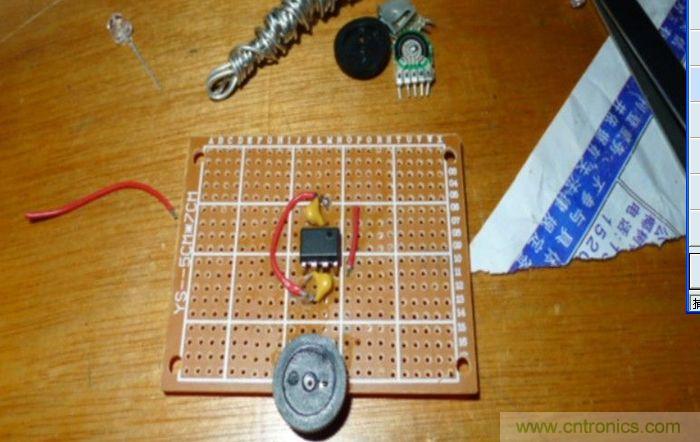

這個電路仍舊是經典的555調節占空比，555是一個便宜且使用的小芯片，制作調光電路很簡單，而且很使用，可以調節4.5%----95%的范圍而且是連續可調，肉眼看起來就是無極調光，頻率650KHZ。具體的原理見下圖。
原理圖：

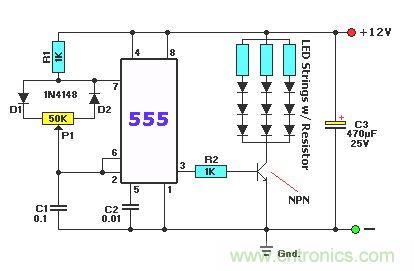

帶LED電路圖：

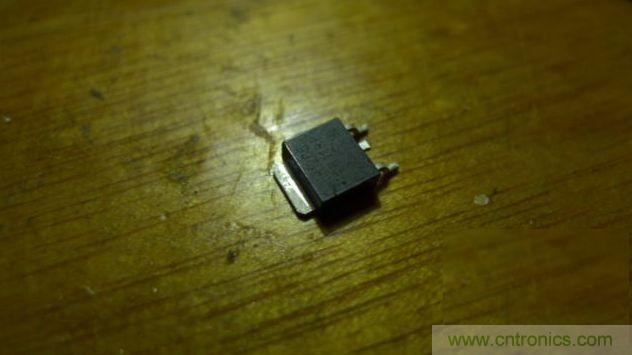

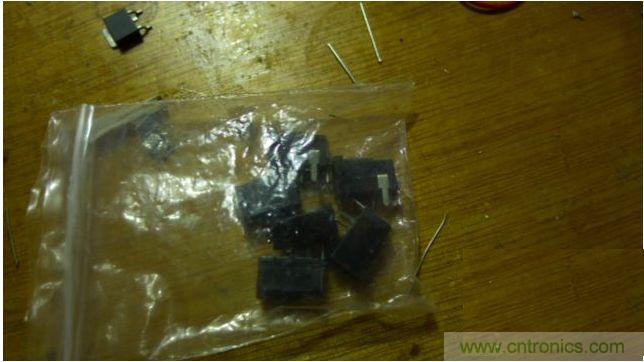

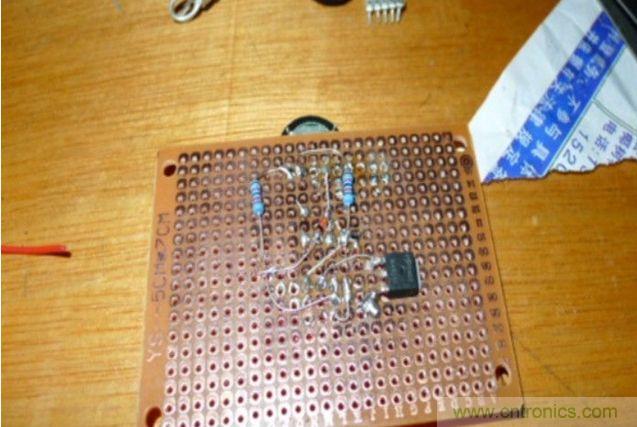

輸出端我用的是mos管，沒用三極管，因為手里沒有合適的三極管，mos到一大把。焊接有點丑，哈哈。
[page]

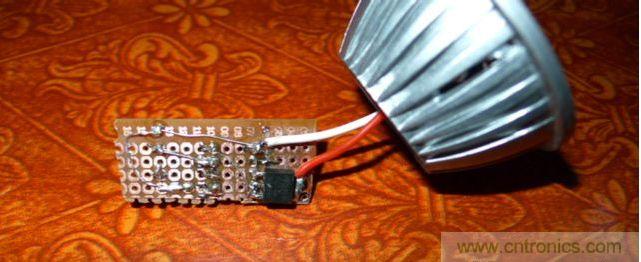

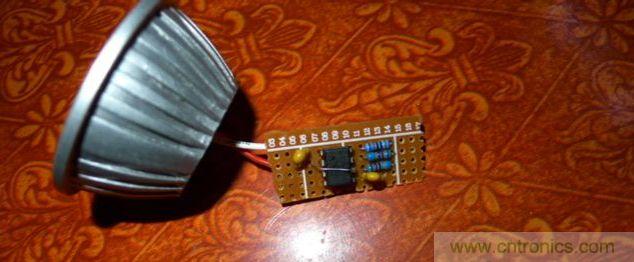

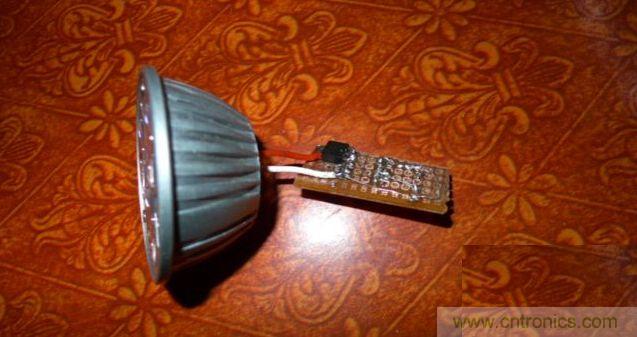

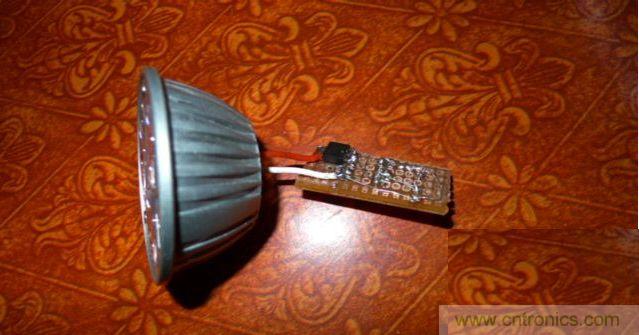

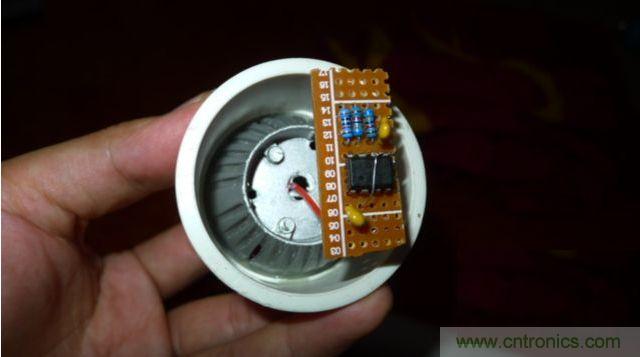

這里我將三極管換成了電源mos，因為手里沒三極管，mos到時一大把，收拾做電動車電池保護板上的mos。電路焊接ok后，調節電位器，萬用表測試電流，當電流時200ma時，ok取下電位器，焊接相同的電阻，焊在led射燈上。
[page]
第四篇：整體制作

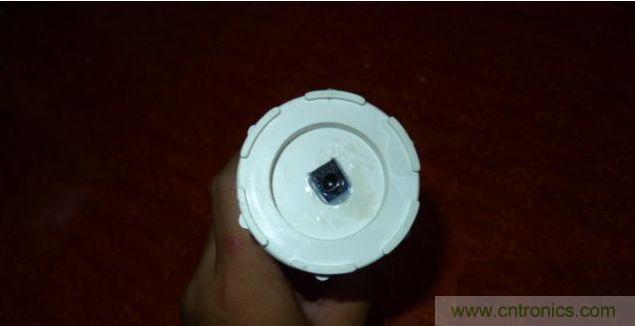

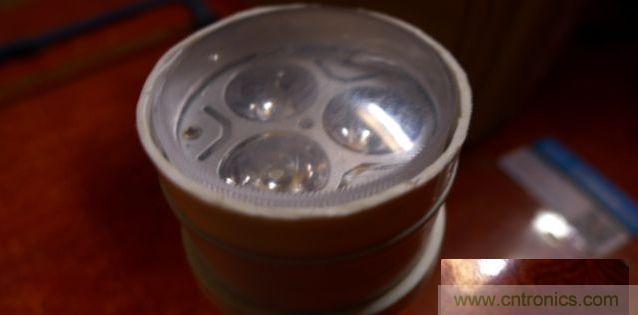

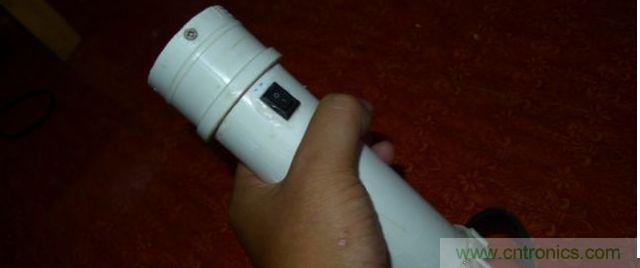

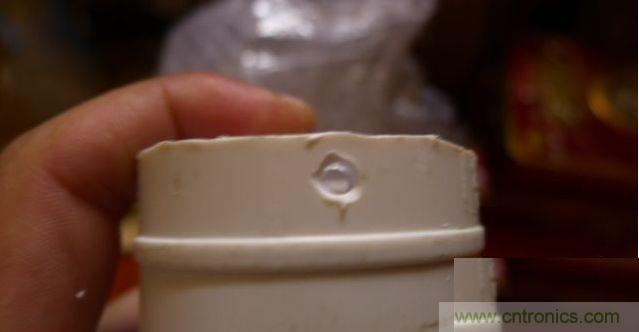

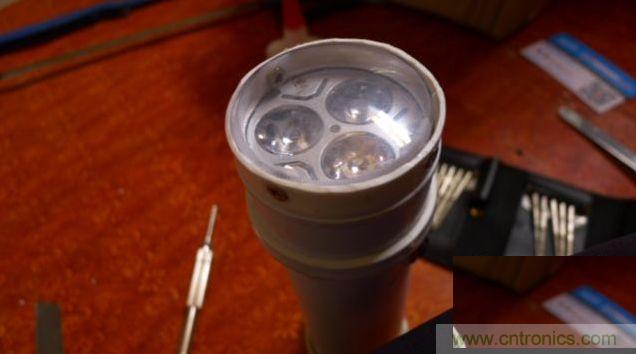

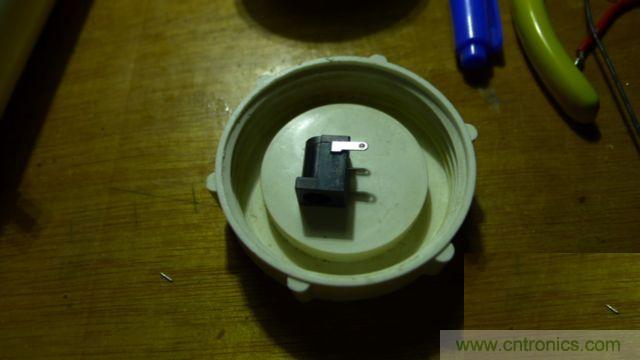

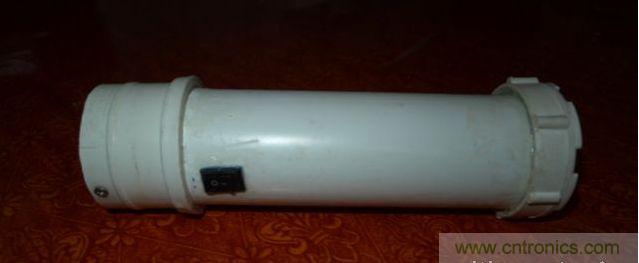

將led燈頭用AB膠粘在pvc連接管里，因為連接管里面有卡位，所以很容易粘接牢固。然后取合適pvc管，在合適位置開孔安裝開關。在pvc蓋子上開孔，安裝充電的接口。AB膠粘接pvc與連接管及蓋子，注意電池絕緣！

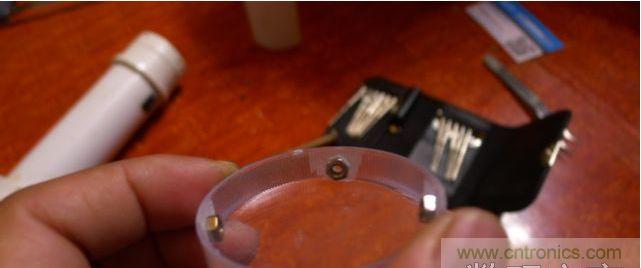

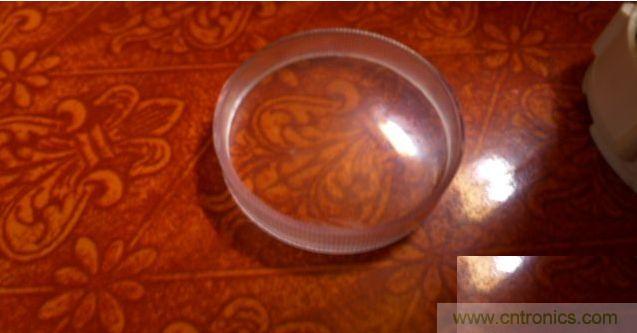

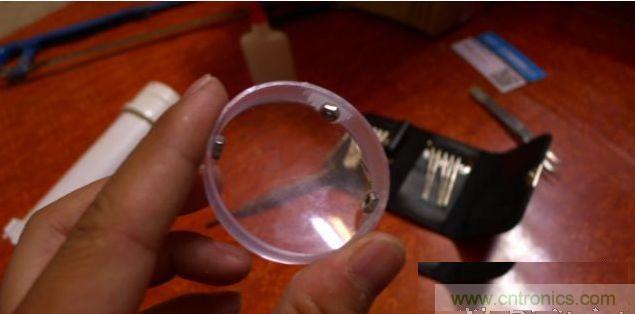

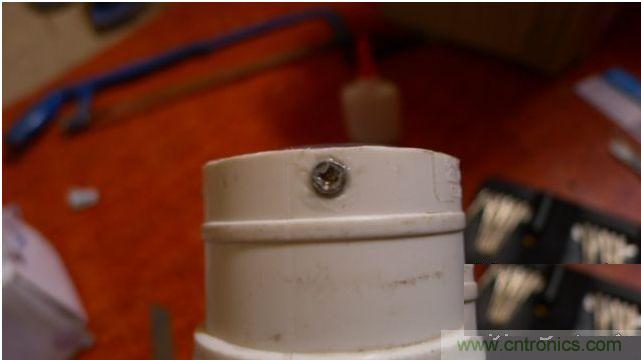

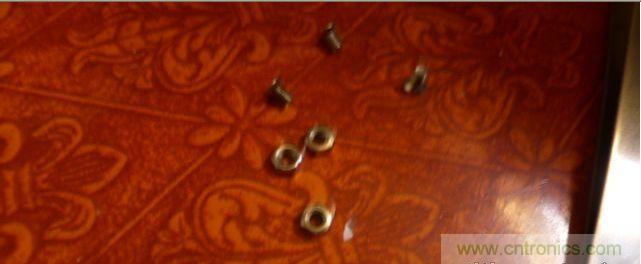

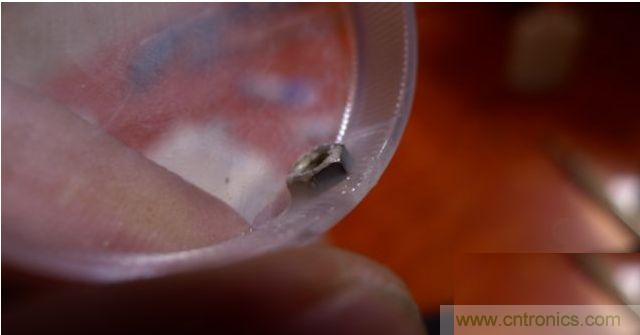

在合適位置裁斷pvc連接管，取一個透明蓋子，大小符合pvc連接管，將蓋子放在pvc連接管里，用電摩開三個大小和、合適的孔。然后在蓋上固定三個螺絲扣，將蓋子放在pvc連接管里后在pvc連接管外用螺絲固定。之所以這么做事因為當燈珠壞了時可以隨時更換（畢竟10元包郵的質量不算好）。
[page]
[page]
[page]

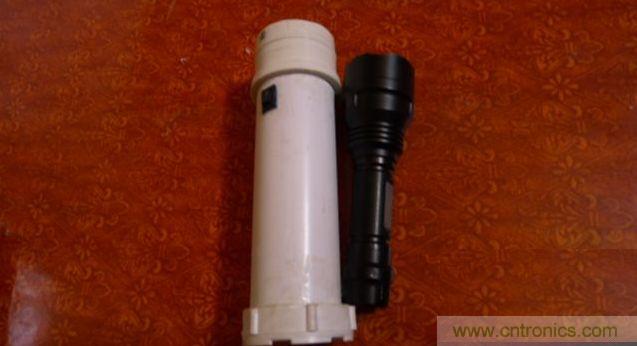

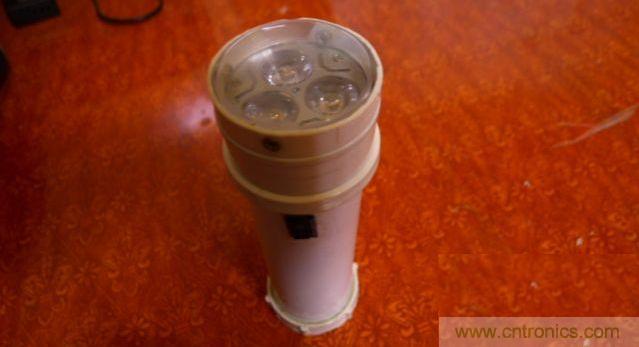

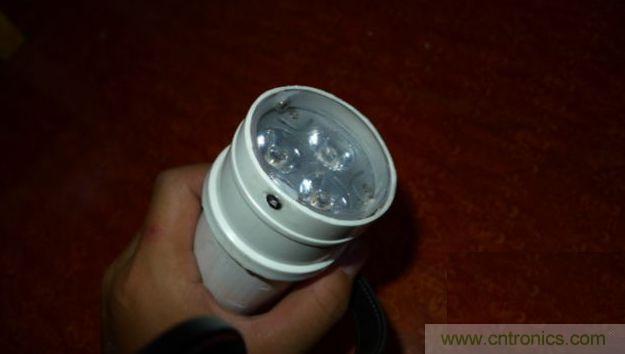

對于在夜晚的照片我就沒拍了，因為我照不出那種水平。亮度非常不錯，因為我爸年紀大了，白光太刺眼睛，所以選擇黃光。我這個走廊是大約10米左右，寬是1.5米左右，站在一頭開這個手電整個走廊都是亮的，效果非常好。
嘿嘿，結束。。。。
