產品特性：
- 高效率、小尺寸
- 降壓電源效率高達96%
- 調節器總精度：±3%
應用范圍：
- 工業、醫療和通信設備
Analog Devices, Inc. (ADI)，全球領先的高性能信號處理解決方案供應商，最近推出多路輸出調節器ADP5041和ADP5040，通過縮小電路板空間，繼續幫助工業、醫療和通信設備設計人員改善電源系統性能。這些調節器在一個20引腳LFCSP小型封裝中集成了一個高效率、3 MHz、1.2 A降壓調節器和兩個300 mA LDO（低壓差調節器），以便滿足業界對更高功率密度的需求。與使用多達14個器件和126 mm2電路板面積的分立電源解決方案不同，這些調節器提供高集成度電路解決方案，僅需要9個器件和50 mm2的電路板面積，同時能夠提高性能和可靠性，降低系統成本。
多路輸出調節器ADP5041和ADP5040
ADP5041和ADP5040是需要內核、IO和存儲器電壓的中端FPGA、微處理器和DSP系統的理想電源管理配套產品。ADP5041調節器片內集成看門狗定時器，能夠監控處理器系統中的代碼執行完整度，如果它在預設的超時周期內未能選通，則會復位處理器，因而能夠實現更高的可靠性。ADP5041還具有一個高精度（整個溫度范圍內為±1.5%）復位發生器，可以從外部對其進行編程以監控低壓電源軌。此外它還提供豐富的訂購選項，可以滿足多重復位和看門狗時序要求。
ADP5041具有一個特殊電路，它能檢測WDI引腳上的看門狗刷新輸入端施加的三態條件，WDI引腳通常由處理器/DSP輸出端口控制。當處理器將此端口設為三態模式時，看門狗刷新定時器禁用，防止看門狗復位處理器。當器件支持處理器/DSP休眠工作模式時，此特性非常重要，此時內核禁用，看門狗定時器無法刷新。
ADP5041和ADP5040多路輸出調節器利用高效率開關調節器來降低發熱量，降壓電源效率高達96%。對于低噪聲模擬電路應用，在頻率高達10 kHz時，LDO能保持60 dB以上的電源抑制性能，而所需的電壓裕量則很低。ADP5041和ADP5040還提供一個三路系統電源（一個1.2 A降壓調節器和兩個300 mA LDO），輸出電壓可調，利用外部電阻分壓器網絡可以輕松設置輸出電壓。降壓調節器的開關頻率高達3 MHz，支持使用小型陶瓷電感，使解決方案尺寸和成本進一步減小。這些特性使得ADP5041和ADP5040能夠輕松快捷地針對各種設計周期較短的應用，如便攜式醫療和工業設備等進行調整。
多路輸出調節器ADP5041和ADP5040的主要特性：
• 一個1.2 A降壓調節器
? 輸出電壓范圍：0.8 V至3.8 V
? 電流模式拓撲結構提供出色的瞬態響應
? 3 MHz工作頻率
? 峰值效率高達96%
? 調節器總精度：±3%
• 兩個300 mA LDO
? 輸出電壓范圍：0.8 V至4.75 V
? 低輸入電源電壓范圍：1.7 V至5.5 V
? 利用2.2 μF陶瓷輸出電容便可穩定工作
? 高PSRR：60 dB（最高至10 kHz）
? 低輸出噪聲：60 μV rms（典型值，1.2 V）
? 低壓差：150 mV（300 mA負載）

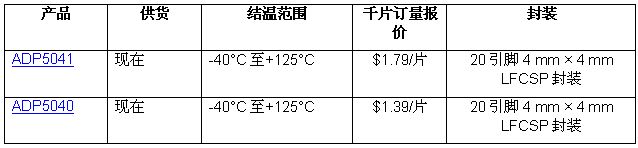

報價與供貨
