【導讀】移動電源的電量顯示燈通常是4顆，每顆代表25%的電量，這種方式能夠讓人們很容易看出充電量及放電量的多少。本文中介紹的是能夠支持5顆LED電量顯示燈的JW4115電源管理芯片，這種芯片支持撥動開關和按鍵開關兩種模式。
一、設計原理是在原來的4個藍色貼片LED的基礎上，增加一個發光二極管，形成了支持5顆LED顯示燈的作用。5顆LED電量顯示應用原理圖如下1圖所示

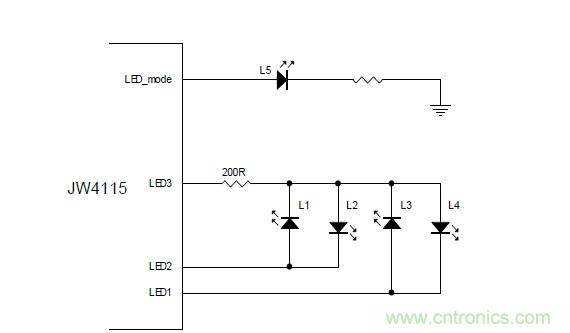

圖1：5顆LED電量顯示應用原理

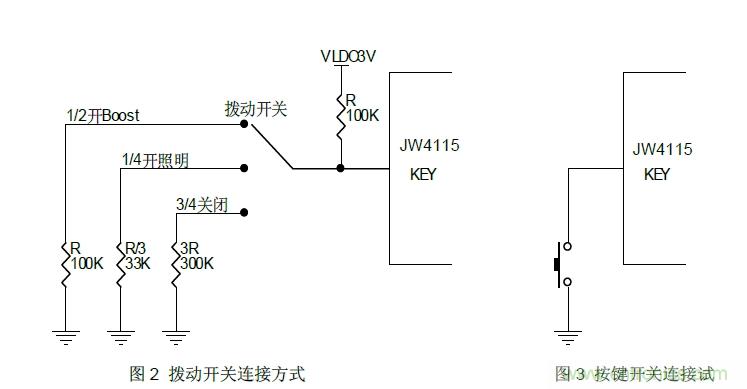

二、支持按鍵開關和撥動開關模式，撥動開關連接方式如圖2所示、按鍵開關模式連接方式如圖3 所示。
1、當按鍵開關連接方式時，默認是上拉到 VLDO3V，表示無鍵按下。
2、可識別長按鍵和短按鍵操作。
3、按鍵持續時間長于30ms，但小于2s， 即為短按動作，短按會打開電量顯示燈和升壓輸出
4、按鍵持續時間長于2s， 即為長按動作， 長按會開啟或者關閉照明LED。
5、小于30ms 的按鍵動作不會有任何響應。
6、在1s 內連續兩次短按鍵，會關閉升壓輸出、電量顯示和照明LED。
2、可識別長按鍵和短按鍵操作。
3、按鍵持續時間長于30ms，但小于2s， 即為短按動作，短按會打開電量顯示燈和升壓輸出
4、按鍵持續時間長于2s， 即為長按動作， 長按會開啟或者關閉照明LED。
5、小于30ms 的按鍵動作不會有任何響應。
6、在1s 內連續兩次短按鍵，會關閉升壓輸出、電量顯示和照明LED。
