【導讀】高速數字系統設計成功的關鍵在于保持信號的完整，而影響信號完整性(即信號質量)的因素主要有傳輸線的長度、電阻匹配及電磁干擾、串?dāng)_等。
設計過程中要保持信號的完整性必須借助一些仿真工具，仿真結果對PCB布線產生指導性意見，布線完成后再提取網絡，對信號進行布線后仿真，仿真沒有問題后才能送出加工。目前這樣的仿真工具主要有cadence、ICX、Hyperlynx等。Hyperlynx是個簡單好用的工具，軟件中包含兩個工具LineSim和BoardSim。LineSim用在布線設計前約束布線和各層的參數、設置時鐘的布線拓?fù)浣Y(jié)構、選擇元器件的速率、診斷信號完整性，并盡量避免電磁輻射及串?dāng)_等問題。BoardSim用于布線以后快速地分析設計中的信號完整性、電磁兼容性和串?dāng)_問題，生成串?dāng)_強度報告，區分并解決串?dāng)_問題。作者使用LineSim工具，對信號的阻抗匹配、傳輸線的長度、串?dāng)_進行了仿真分析，并給出了指導性結論。
阻抗匹配
高速數字信號的阻抗匹配非常關鍵，如果匹配不好，信號會產生較大的上沖和下沖現象，如果幅度超過了數字信號的閾值，就會產生誤碼。阻抗匹配有串行端接和并行端接兩種，由于串行端接功耗低并且端接方便，實際工作中一般采用串行端接。以下利用Hyperlynx仿真工具對端接電阻的影響進行了分析。以74系列建立仿真IBIS模型如圖1所示。仿真時選擇一個發送端一個接收端，傳輸線為帶狀線，設置線寬0.2mm和介電常數為4.5(常用的FR4材料)，使傳輸線的阻抗為51.7Ω。設置信號頻率為50MHz的方波，串行端接電阻Rs分別取0Ω、33Ω和100Ω的情況，進行仿真分析，仿真結果如圖2所示。
圖中分別標出了匹配電阻是0Ω、33Ω、100Ω時接收端的信號波形。從波形看出，0Ω時波形有很大的上沖和下沖現象，信號最差；100Ω時信號衰減較大，方波幾乎變成了正弦波；而匹配電阻是33Ω時波形較好。理想的匹配電阻值，可以利用軟件的terminatorWizard工具，自動根據器件的參數模型算出最佳匹配電阻為33.6Ω，實際應用中可以選用33Ω。利用仿真和器件的IBIS模型，可以很精確地知道匹配電阻值的大小，從而使信號完整性具有可控性。
圖1 74系列仿真模型

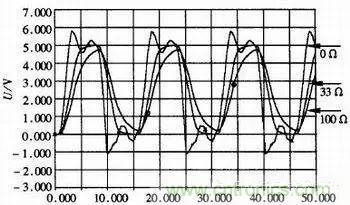

圖2 不同串行端接電阻的仿真結果
傳輸線長度的影響
在高速數字電路的設計中，除了阻抗匹配外，部分器件對傳輸線的長度有著嚴格的要求，信號頻率越高，要求傳輸線的長度越短。以X1器件和X2器件為例建立仿真模型如圖3所示。在仿真模型中加了33Ω的匹配電阻，選擇仿真信號頻率為66MHz方波，改變傳輸線長度分別為76.2mm和254mm時進行仿真。仿真結果如圖4所示。
圖3 X1、X2器件仿真模型

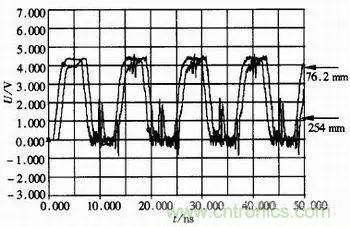

圖4 不同長度傳輸線仿真結果
從圖中看出，信號線加長后，由于傳輸線的等效電阻、電感和電容增大，傳輸線效應明顯加強，波形出現振蕩現象。因此在高頻PCB布線時除了要接匹配電阻外，還應盡量縮短傳輸線的長度，保持信號完整性。
在實際的PCB布線時，如果由于產品結構的需要，不能縮短信號線長度時，應采用差分信號傳輸。差分信號有很強的抗共模干擾能力，能大大延長傳輸距離。差分信號有很多種，如ECL、PECL、LVDS等，表1列出LVDS相對于ECL、PECL系統的主要特點。LVDS的恒流源模式低擺幅輸出使得LVDS能高速驅動，對于點到的連接，傳輸速率可達800Mbps，同時LVDS低噪聲、低功耗，連接方便，實際中使用較多。LVDS的驅動器由一個通常為3.5mA的恒流源驅動對差分信號線組成。接收端有一個高的直流輸入阻抗，幾科全部的驅動電流流經10Ω的終端電阻，在接收器輸入端產生約350mV電壓。當驅動狀態反轉時，流經電阻的電流方向改變，此時在接收端產生有效的邏輯狀態。圖5是利用LVDS芯片DS90LV031、DS90LV032把信號轉換成差分信號，進行長距離傳輸?shù)牟ㄐ螆D。在仿真時設置仿真頻率為66MHz理想方波，傳輸距離為508mm，差分對終端接100Ω負載匹配傳輸線的差分阻抗。從仿真結果看，LVDS接收端的波形除了有延遲外，波形保持完好。
表1 LVDS、ECL、PECL邏輯標準對照表

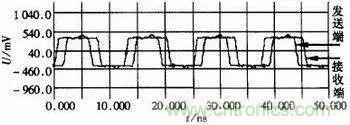

圖5 LVDS電路仿真結果
由于頻率的提高，傳輸線之間的串?dāng)_明顯增大，對信號完整性也有很大的影響，可以通過仿真來預測、模擬，并采取措施加以改善。以CMOS信號為例建立仿真模型，如圖6所示。在仿真時設置干擾信號的頻率為66MHz的方波，被干擾者設置為零電平輸入，通過調整兩根線的間距和兩線之間平行走線的長度來觀察被干擾者接收端的波形。仿真結果如圖7，分別為間距是203.2mm、406。4mm時的波形。

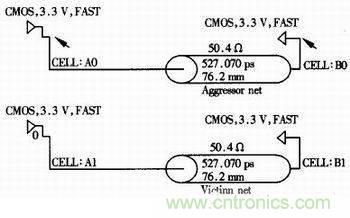

圖6 串?dāng)_模型
圖7 不同間距的串?dāng)_仿真結果
從仿真結果看出，兩線間距為406.4mm時，串?dāng)_電平為200mV左右，203.2mm時為500mV左右。可見兩線之間的間距越小串?dāng)_越大，所以在實際高速PCB布線時應盡量拉大傳輸線間距或在兩線之間加地線來隔離。
結束語
在高速數字電路設計中，不用仿真而只憑傳統的設計方法或經驗很難預測和保證信號完整性，仿真已成為高速信號設計的必要手段，利用仿真可以預測信號的傳輸情況，從而提高系統的可靠性。
