【導讀】三星Galaxy Note系列跨界手機從2011年9月上市以來已經走過了5代產品，今年紐約三星秋季發布會上Galaxy Note5正式亮相。新旗艦隨之而來的亮點也無非還是大屏，雙面玻璃，S-Pen。除了這些沒什么特別新意的印象外，這款新旗艦在內部結構有何變化，又有哪些升級呢？
首先快速了解一下Galaxy Note5的基本參數：5.7英寸2K(2560x1440)Super AMOLED屏幕，搭載64位真八核三星Exynos 7420處理器，4GB大容量系統內存和32GB閃存，運行Android OS 5.1操作系統，內置3000毫安時不可拆卸鋰電池，支持無線快速充電，為其配備了1600萬像素后置攝像頭+500前置攝像頭。
Note5的外觀跟S6整機外形設計基本一致，只是Galaxy Note5在玻璃后蓋兩側采用了圓弧形收邊設計。這樣的設計在握感上會更舒服更貼合手掌，也誠如你下圖所見，這款后殼是收納指紋的利器。

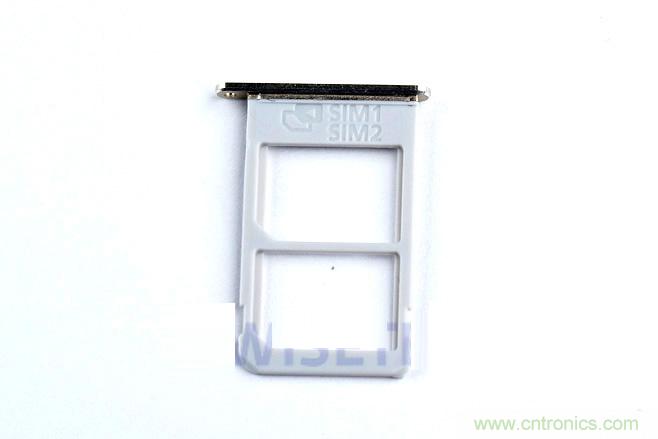

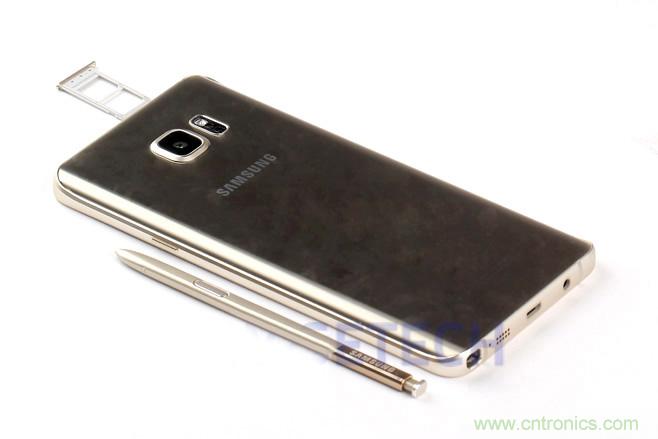

接下來eWiseTech將對這臺Galaxy Note5進行拆解，首先取出頂部雙SIM卡托和底部的S-Pen手寫筆，Galaxy Note5的SIM卡托支持同時放置兩張Nano-SIM卡，卡托盤部分為PC塑料材質，有一定彎曲能力，頂部邊框?yàn)榻饘俨馁|(zhì)。

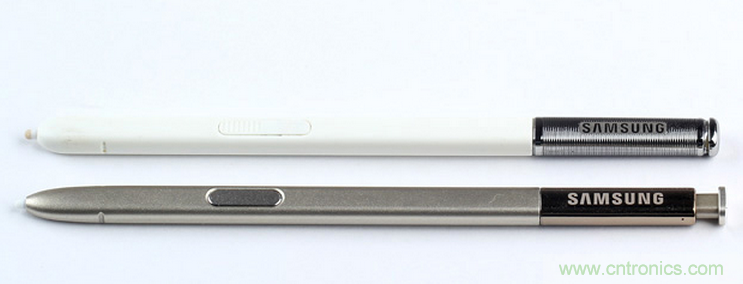

新S-Pen 手寫筆（下）與其Note 4的相比，明顯采用了不同設計，為了方便用戶抽取手寫筆，在新S-Pen手寫筆的頂端增設了按壓開關，按壓如下圖中右側的開關，S-Pen手寫筆便會自動彈出。

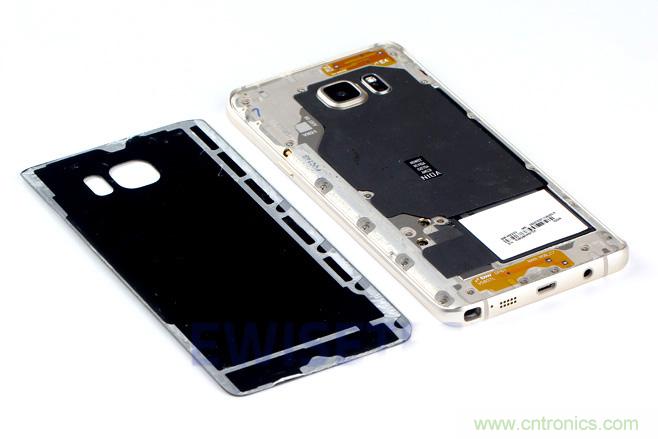

在對機身背面進行充分加熱后，才能使玻璃后蓋與機身分離，這塊玻璃后蓋與Galaxy S6一樣采用第四代康寧大猩猩玻璃。

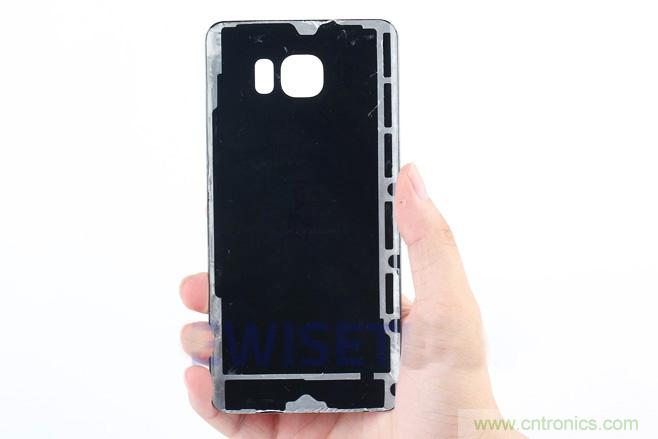

后蓋四周采用了一圈白色的粘膠固定，膠的黏性極強。拆解下來的玻璃后蓋經測量，厚度約為0.49毫米。
在對機身部分拆解前，發現Galaxy Note5的后置攝像頭鏡頭有向下方偏移的情況，不過整體偏移量還是可以接受的，應該在裝配的容差范圍內。

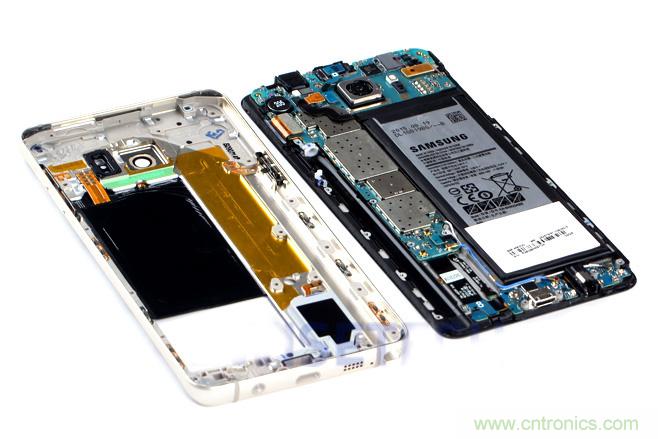

擰下機身上的20顆十字固定螺絲，拿下金屬中框，中框四周也有一圈膠與支撐板固定，不過相比于玻璃后蓋上的膠，黏性就比較弱了。

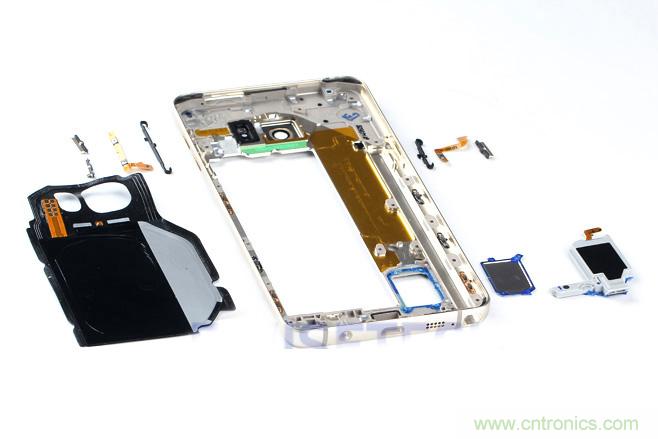

拆下金屬中框上的小部件：NFC天線/無線充電線圈模塊，揚聲器模塊，電源和音量按鈕和按鍵FPC。

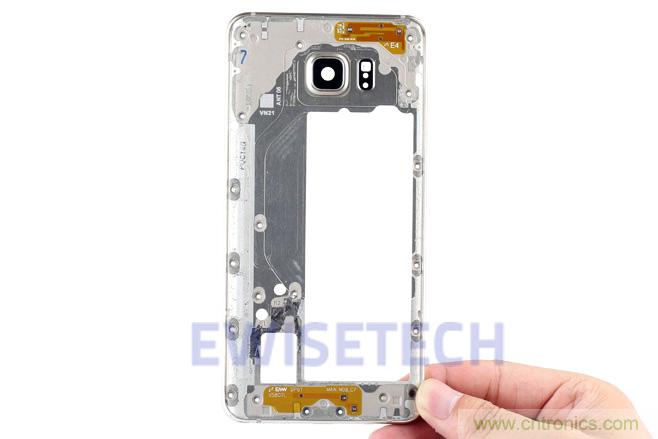

金屬中框采用一塊7000系列高強度鋁合金注塑PBT而成。主要框架為鋁合金材質，頂部和底部有FPC天線的位置采用PBT注塑，便于天線的信號溢出。

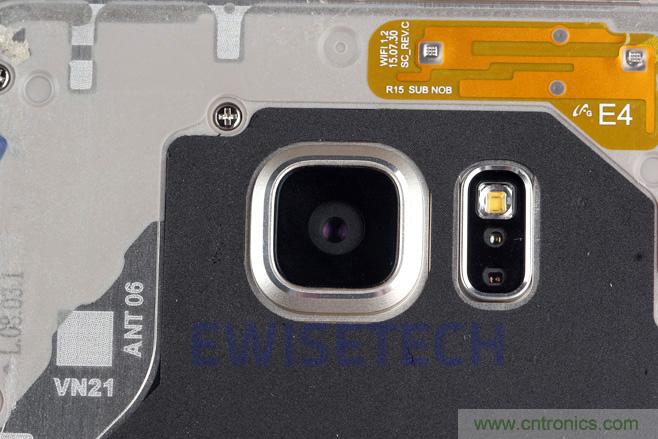

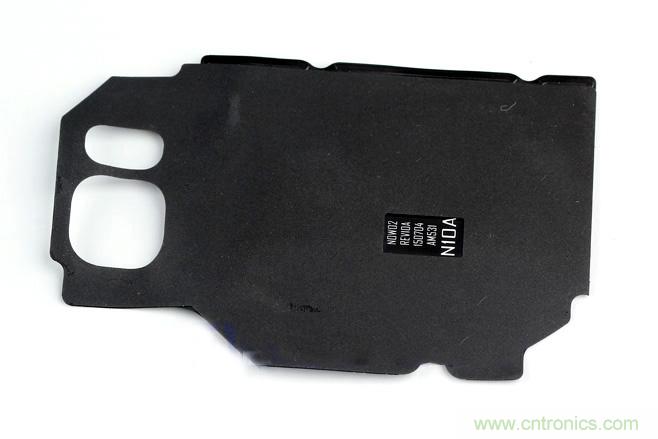

NFC天線/無線充電線圈模塊表面的黑色泡棉墊，黑色泡棉墊上有攝像頭、閃光燈/心率感應器的開孔。

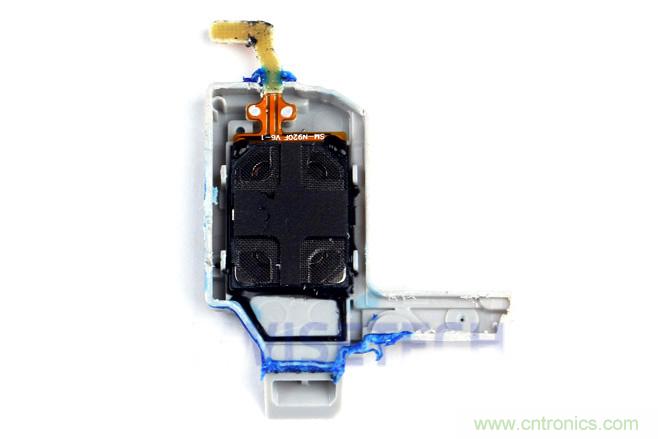

帶有塑料音腔的揚聲器模塊，底部為出聲孔。

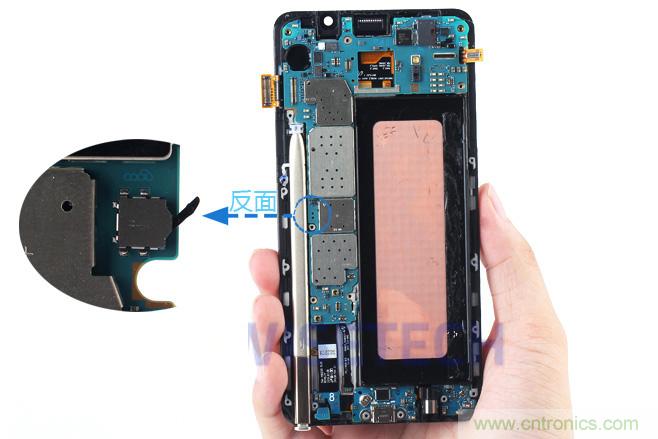

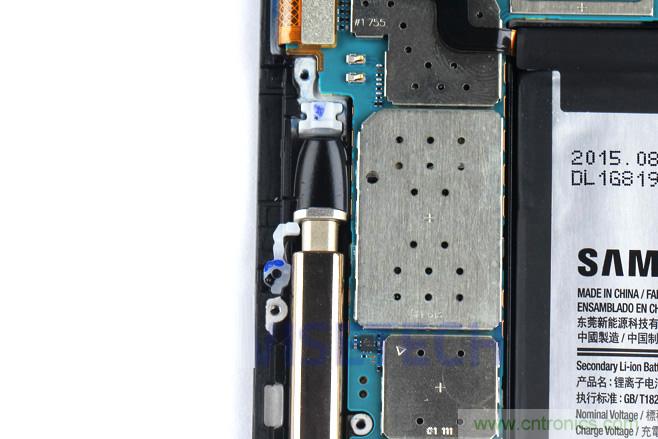

上面我們提到新的S-Pen手寫筆有個開關按鈕，按壓一下便會自動彈出，方便使用。但是當反向插入S-Pen手寫筆時，手寫筆按鈕開關將會被主板上的金屬彈片所鉤住。如果此時用力拔出手寫筆，該彈片與主板相銜接的金屬針腳就會被拉斷導致Note5的手寫筆自動檢測功能失效而無法繼續使用。所以雖然Galaxy Note5的新S-Pen手寫筆使用方便，但用戶千萬別輕易嘗試反向插入S-Pen筆，否則事故率可是100%。

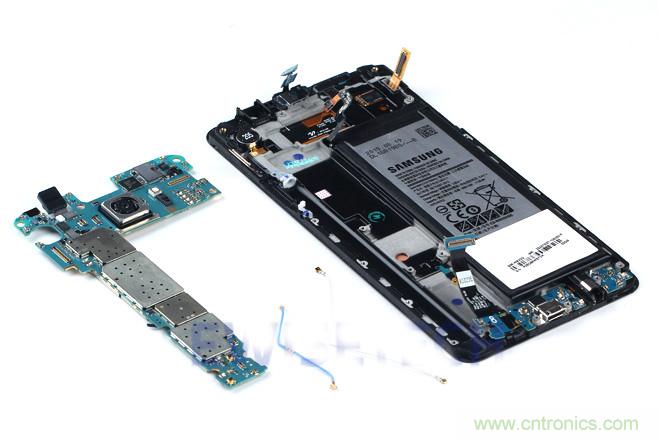

打開連接器接口取下主板和同軸線。Galaxy Note5采用了主副板分離的設計，主板為L型。

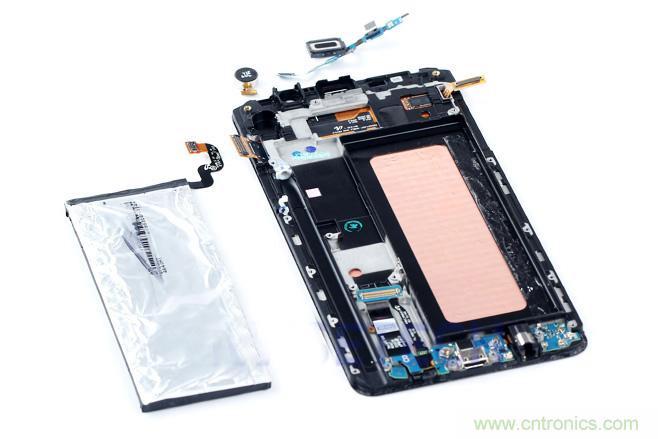

取下支撐板上的聽筒、光線/距離傳感器模塊、扁平的圓形振動器和電池。

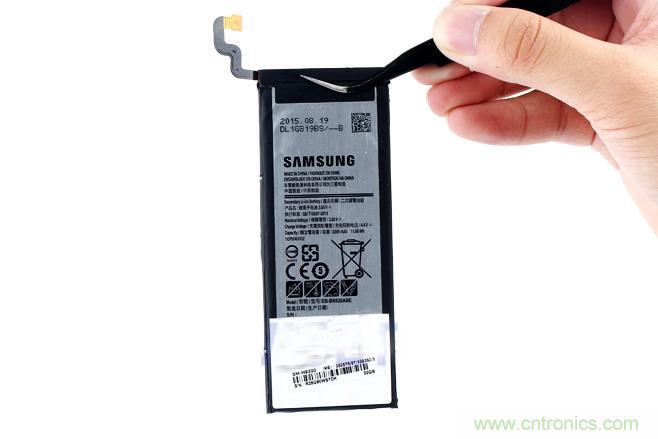

Galaxy Note5采用了一塊3.85伏3000毫安時的鋰離子電池，電池型號為EB-BN920ABE，電池由東莞ATL為三星制造，電芯同樣來自ATL。整塊電池采用與Galaxy S6 Edge+相同的雙面膠固定方式，雙面膠黏性較強。

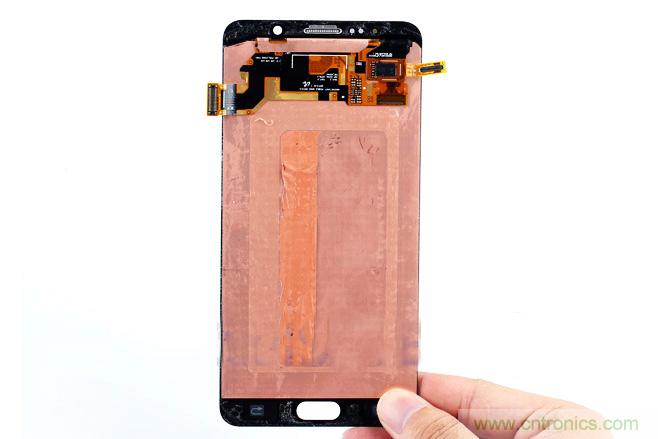

Note5搭載三星自家的5.7英寸2K(2560 x 1440)分辨率的Super AMOLED屏幕，采用On-Cell全貼合工藝，康寧大猩猩保護玻璃，整塊屏幕厚度約為1.65毫米。屏幕背面貼著大面積銅箔用于輔助散熱，屏幕型號為：AMS567JA01，連接軟板上集成了一顆型號為FT6AH的意法半導體觸控芯片，此型號的觸控芯片也應用在了Galaxy S6 Edge+身上。

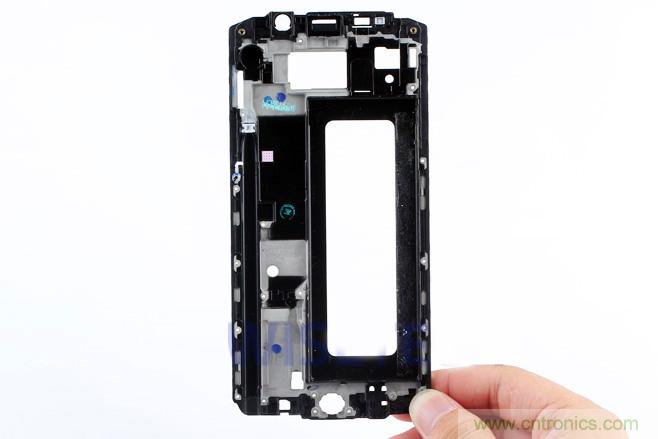

Galaxy Note5的內支撐板和Galaxy S6 Edge+一樣采用了鎂鋁合金+注塑PC。

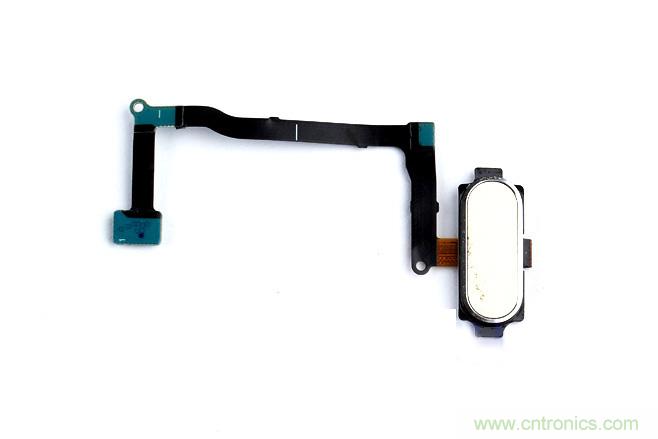

按壓式指紋識別的Home按鍵模塊。由Synaptics公司生產的指紋傳感器，一共能錄入4個指紋。功能上支持指紋解鎖，指紋支付，快速打開設定的APP。

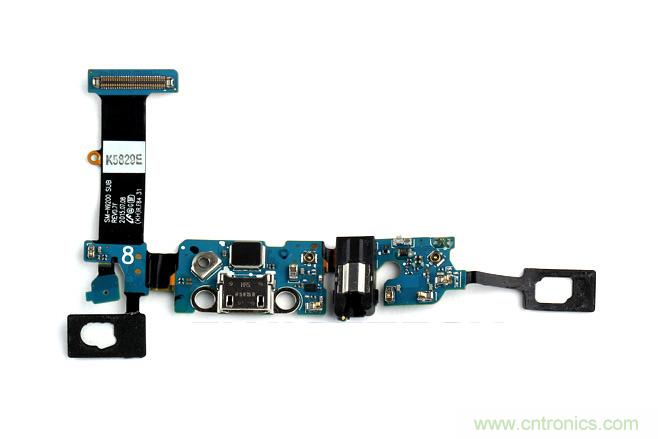

副板上集成了電容觸控按鍵、麥克風、耳機孔和USB接口。左邊為返回觸控按鍵電容圈軟板，右邊為多任務觸控按鍵的電容圈軟板。

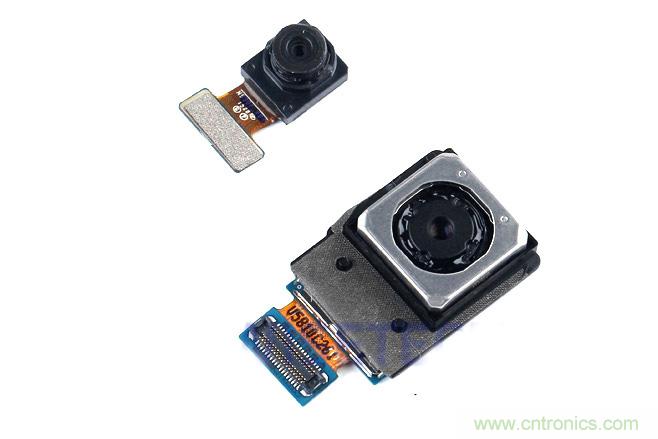

Galaxy Note5配備了1600萬像素后置攝像頭+500萬像素前置攝像頭，1600萬像素后攝像頭支持OIS光學防抖技術，f/1.9大光圈，支持4K視頻拍攝。

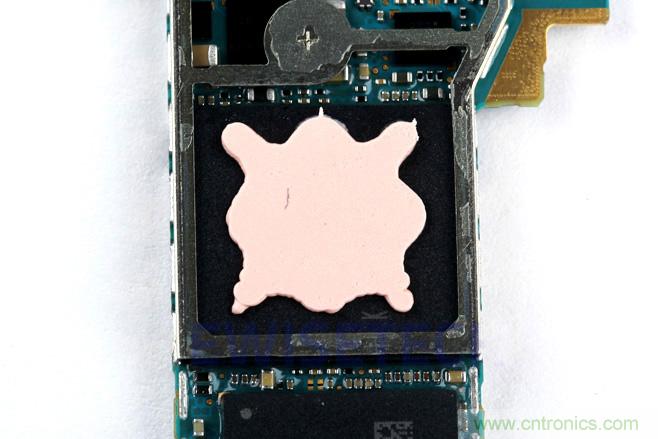

在拆解主板屏蔽罩的過程中，發現處理器芯片上覆蓋了一層淡粉色的散熱硅膏。因?yàn)樘幚砥饕话闶前l(fā)熱大戶，所以這種散熱方案設計也是比較常見。

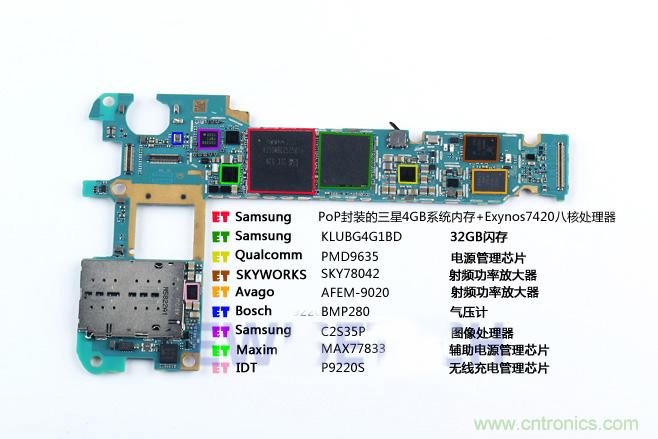

主板正面： PoP封裝的三星4GB系統內存和Exynos 7420八核處理芯片組，三星32GB閃存芯片和C2S35P圖像處理器，高通PMD9635電源管理芯片，美國SKYWORKS的SKY78042射頻功率放大器，Avago的AFEM-9020射頻功率放大器，德國Bosch公司的BMP280氣壓計，Maxim公司的MAX77833輔助電源管理芯片，IDT公司P9220S無線充電管理芯片。

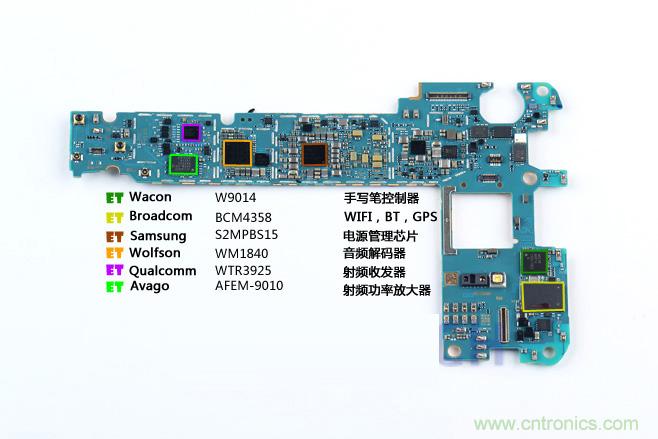

主板反面：三星的S2MPBS15電源管理芯片，博通公司的BCM4358 WIFI/BT/GPS芯片，Wacon公司的型號為W9014的S-Pen手寫筆控制器，Wolfson公司的WM1840音頻解碼芯片，高通公司的WTR3925射頻收發器，Avago公司的AFEM-9010射頻功率放大器。

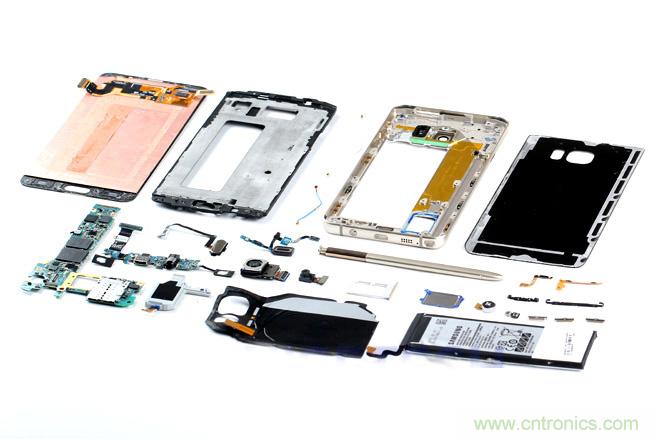

Galaxy Note5拆解集合圖：
總結：
三星Galaxy Note5作為三星旗下新一代大屏旗艦手機，外觀上延續了Galaxy S6的基本設計元素，局部細節處略有不同，玻璃后蓋兩側采用了跟Galaxy S6不同的圓弧形收邊設計，更加貼合手掌，握感更為舒適。硬件配置上與Galaxy S6 Edge+幾乎保持一致，整機裝配上使用了大量模塊化設計的元器件，后期維修更換較為方便。作為Galaxy Note系列中獨有的特色功能——S-Pen手寫筆的更新?lián)Q代，讓用戶使用起來更加方便。不過更新?lián)Q代后的S-Pen手寫筆雖然在功能和使用上更加便捷，但在反插S-Pen手寫筆易導致其損壞的問題上，還是希望三星會在下一代產品中加以改進。
