【導讀】在數模轉換器中，噪聲系數與信噪比是能夠互換的。要想了解噪聲密度，必須對噪聲系數有所了解，而信噪比則是目標頻段的噪聲總量。本文就由專家為我們解析模數轉換器中的噪聲系數。
在嘗試了解級聯信號鏈的動態機制時，噪聲系數用起來是十分方便的。當源電阻增加4倍時，噪聲系數將提高6 dB，但是，增加的電阻同時會增加轉換器中的約翰遜噪聲。源電阻較高或者超過模擬前端（變壓器或放大器）上滿量程輸入信號的一半時，目標頻段中的噪聲將變得難以控制，最終導致轉換器性能下降。
為何如此？如果調低滿量程輸入，必須調高增益。在理論上，這樣做看起來沒什么問題，但是，變壓器對增益帶寬的依賴性比放大器高，因此，用高增益變壓器優化噪聲系數的做法會增加實現100 MHz以上的常見高中頻應用的難度。
放大器也存在類似的問題：隨著增益的提高，信號和放大器噪聲都會增加，結果會降低轉換器的性能。要維持性能不變，就需要采用基于高損耗阻性元件的高階抗混疊濾波器。
在設計轉換器前端時，一定要考慮噪聲頻譜密度（NSD）。噪聲頻譜密度通常以nV/√Hz為單位，對轉換器具有十分重要的意義，因?yàn)橐跀?shù)字域中對噪聲頻譜密度進行處理，以便區分并最終挑出頻段中的目標信號。

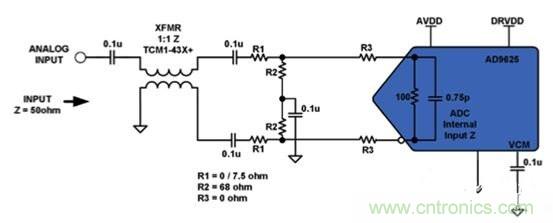

圖1.AD9625前端設計示例。
總之，要把增益放在適當?shù)奈恢茫_保整個信號鏈中的輸入和輸出滿量程信號均實現最大化。在任何信號鏈中，衰減、填充位或電阻都不是良性的噪聲系數折衷考慮因素，因?yàn)榻Y(jié)果會浪費功耗，而且電阻還會增加噪聲。
噪聲系數 = Pf– SNR – 10 log BW + 174 dBm，其中，Pf為輸入網絡的滿量程功耗，SNR為輸入網絡的實測信噪比，BW為輸入網絡的–3 dB帶寬，174 dBm為熱噪底；熱噪底 = kTBW，其中，k為1.38 ×10–23，室溫下，T為300K。
