基于DM9000的以太網電路，單片機端移植精簡TCP／IP協議棧unIP，實現簡易的TCP服務器。對該簡易的TCP服務器進行改造，把藏文網頁存儲到TCP服務器中，利用互聯網直接訪問該藏文TCP服務器，直接控制家用電器。這種小型化的、以單片機為基礎的TCP服務器，接入到任何有互聯網的端口，用戶通過互聯網輕松實現家電控制。

該系統設計是一個簡單易行的網絡家電終端設備，利用互聯網資源使廣大藏族同胞在工作的同時可輕松自如地控制家電。基于以上考慮，因此，該終端設備能夠與因特網相互通信；TCP服務器必須提供藏文服務，方便藏族同胞操作；終端設備操作簡單明了；采用交流220 V供電；具有指示燈和藏語語音播報等操作指示；考慮到安全性，必須密碼登錄，同時能夠通過互聯網監控家電狀態。

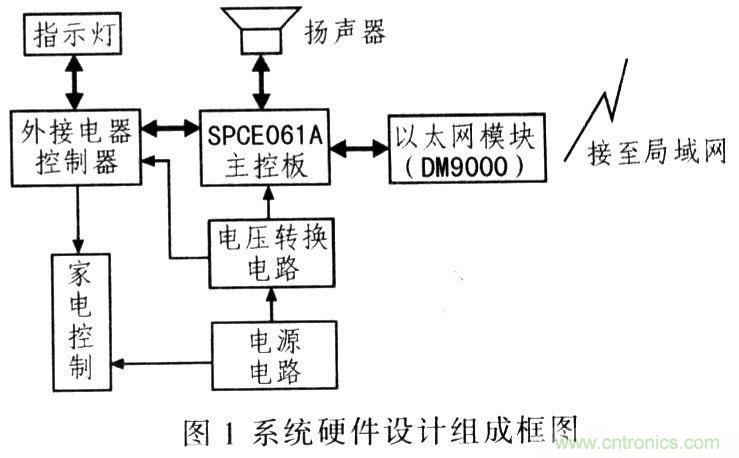

圖1為該系統硬件設計組成框圖，主要由SPCE061A主控板、DM9000控制模塊、電源電路、外接電器控制電路、揚聲器組成。其中，DM9000以太網控制模塊通過16位單片機SPCE061A直接控制，完成相應數據包的收發和解析，解析完成后，再由SPCE06iA向外接電器控制電路、揚聲器以及指示燈模塊發出操作指令，進而控制家電。

以太網模塊

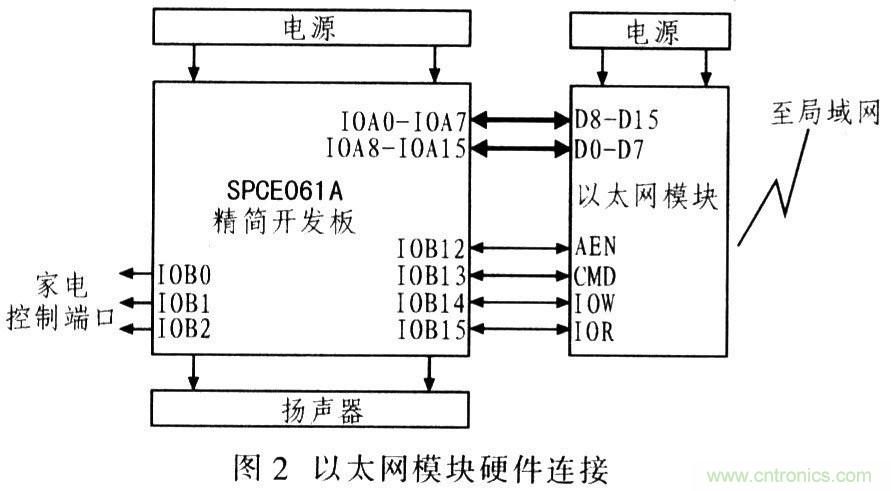

以太網模塊是以太網數據包收發控制模塊，該模塊與控制器配合，除了可完成以太網數據包收發外，還具有4 Mbit的串行Flash存儲器SPR4096，為用戶提供一個較大容量的存儲空間。在網絡中可自動獲得同設定MAC地址一致的IP包，完成IP包的收發。該設計方案中以SPCE06lA單片機為主控制器，用以控制DM9000完成以太網數據包收發以及TCP／IP協議實現。DM9000主要特性如下：工作電壓為5 V，與MCU連接模式有ISA 8 bit／ISA 16 bit模式，并支持3．3 V和5 V的I／O控制；支持EEPROM（93C46），可供存放系統所需信息。圖2給出該以太網模塊的硬件電路連接。

這里需注意的是：SPCE06lA主控板和以太網模塊必須共地，最好采用同一電源供電，該以太網模塊供電電壓必須為5 V，控制I／O端口電壓為3．3 V；SPCE061A主控板和以太網模塊之間用于數據傳輸的控制線的長度應不超過20 cm；供電電流大于200 mA。
[page]
控制電路

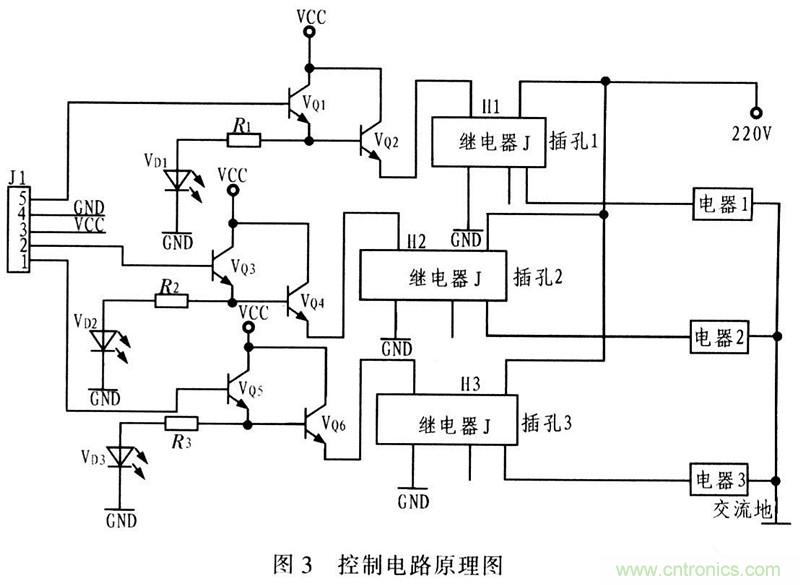

外接電器控制電路是實現單片機到電器控制的主體，單片機通過處理網頁得到用戶的操作指令，將指令轉化為電信號通過單片機的I／O接口送給外接電器控制電路，經三極管的兩級放大，再通過繼電器完成外接電器與交流220 V電源的接通和斷開以及指示燈的點亮和熄滅等操作。圖3為控制電路原理圖。

在設計該控制電路時，應注意的是：控制電路的繼電器工作電壓為6 V，但實際供電電壓應大于6 V，以保證繼電器更好的工作；指令控制端口的電壓應為5 V，如果達不到，應加放大電路放大，以免影響指令執行。

電源及供電轉換電路

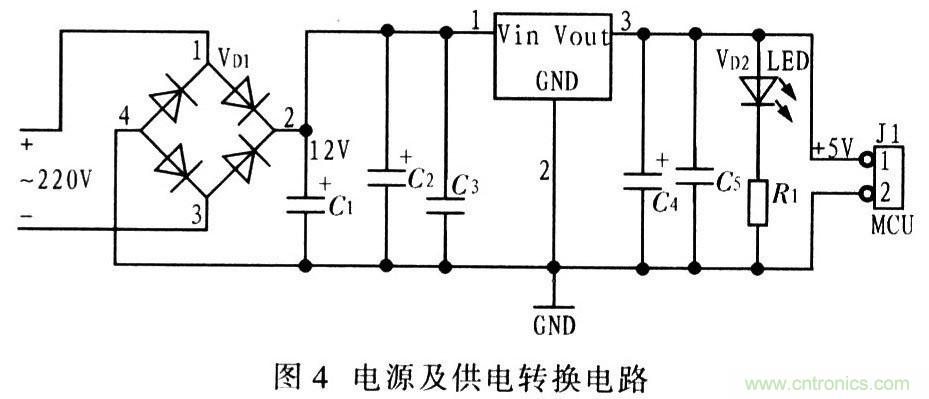

該電源電路設計是將交流220 V通過變壓器轉換成直流9 V，為外接電器控制電路供電，同時在通過三端集成穩壓器7805將直流12 V轉換成5 V，分別給SPCE061A主控板和以太網模塊供電。這樣可使用戶采用最常用的電源，即可為對該設備供電。其電路如圖4所示。

圖4中，變壓器的選擇要合適，三端集成穩壓器要做好散熱設備，以免燒壞，導致整個設備無法正常工作。
