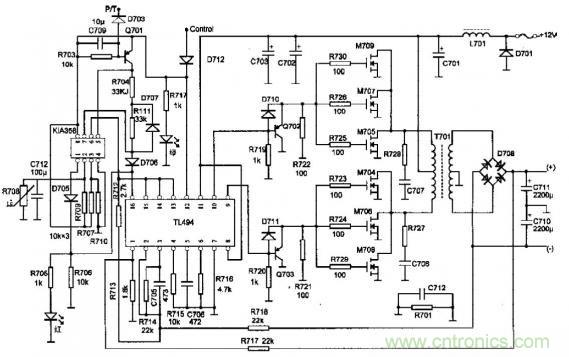

【導讀】TL494以其在PC機對的ATX半橋電源中的應用被市場廣為推崇。TL494作為雙端PWM芯片，被廣泛應用于雙端拓撲中，尤其是半橋和推挽電路的應用居多。由于TL494的單輸出端口、低工作頻率的特性，需要配合功率雙極性晶體管使用，如果配合功率MOSFET則需外加電路。目前，TL494已經作為工業標準芯片被大批量生產。
基礎概念
TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。
圖1：TL494內部結構
工作原理
TL494內置了線性鋸齒波振蕩器，振蕩頻率可以通過外部的一個電阻和一個電容進行調節。
輸出電容的脈沖其實是通過電容上的正極性鋸齒波電壓與另外2個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸壓器的時鐘信號為低電平時才會被通過，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。
圖2：TL494的封裝
控制信號由集成電路外部輸入，一路送至時間死區時間比較器，一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波的周期4%，當輸出端接地，最大輸出占空比為96%，而輸出端接參考電平時，占空比為48%。當把死區時間控制輸入端接上固定的電壓，即能在輸出脈沖上產生附加的死區時間。
脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了手段：當反饋電壓從0.5V變?yōu)?.5時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降至零。2個誤差放大器具有0.3-2.0V的共模輸入范圍特性，這可以從電源輸出電壓和電流察覺到。誤差放大器的輸出端常處于高電平狀態，它與脈沖寬度調智器反相輸入端進行“或”運算，正是這種電路結構，放大器只需最小的輸出即可支配整個控制電路。
結語：TL494現如今以作為工業標準芯片被集成電路廠商大批量生產。雖然TL494的架構非常優秀，但是隨著電子工程技術的不斷發展，TL494已出現頹勢，缺乏新的節能特性，工藝老舊，所以TL494芯片正在逐漸淡出高端市場，但是中低端市場仍在采用芯片。
