【導讀】本人新手一枚，目前遇見了一個變壓器的相關難題：有一只變壓器，有兩組正負13.5V輸出，左邊三條右邊三條，共6條輸出，用二極管整流，怎么接才能合并為一組輸出，獲得—13.5V—0V—+13.5V（實際電壓值不做計較）的電壓，而且讓輸出電流最大？求哪位高手知道更好的答案。

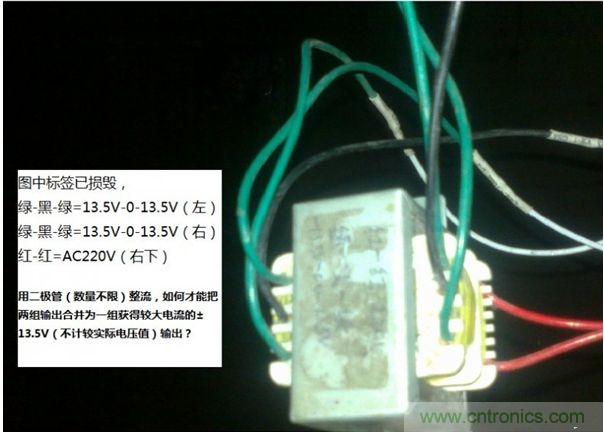

如下圖所示，有一只變壓器，有兩組正負13.5V輸出，左邊三條右邊三條，共6條輸出，用二極管整流，怎么接才能合并為一組輸出，獲得—13.5V—0V—+13.5V（實際電壓值不做計較）的電壓，而且讓輸出電流最大，最好用圖片說明。
問題如圖：
目前有一個合并雙組輸出變壓器的參考設計圖，可是感覺不怎么好，大家有更好的嗎？來這里討論哈！http://bbs.cntronics.com/thread-232717-1-1.html

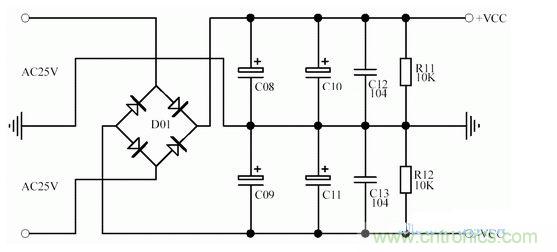

合并雙組輸出變壓器方案設計一：
