產品特性：
- 每秒鐘分析一百萬個波形，可以在瞬間捕獲到最為罕見的錯誤
- 引入數字觸發系統解決了示波器的觸發抖動問題
應用范圍：
- 數字電路，電力電子以及射頻工程

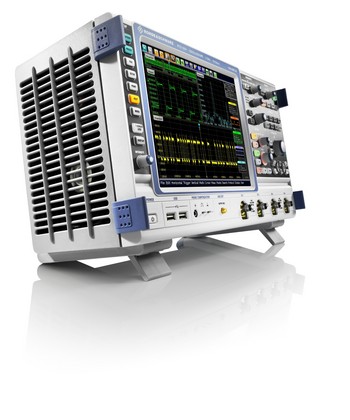

目前，電子產品的每個領域幾乎都在使用示波器—從數字電路到電力電子以及射頻工程。對用戶來說，示波器的關鍵性能是檢測錯誤的能力和顯示波形的精確度。因此，羅德與施瓦茨公司新推出了R&S RTO示波器系列，將其設計和工程重點放在速度和信號完整性方面。每秒鐘分析一百萬個波形，使得這些示波器可以在瞬間捕獲到最為罕見的錯誤。率先引入的數字觸發系統解決了示波器的觸發抖動問題。創新設計的用戶界面，使得即使是對復雜測試任務的操作也能簡單明了。R&S RTO可以配置2通道和4通道，帶寬可以是1 GHz和2 GHz，最大采樣率為每秒10 Gsamples。
傳統示波器只在采集周期的0.5%時間里捕獲信號，剩余的大量時間被用來存儲、處理和顯示數據，在這期間，出現任何異常信號是檢測不到的。為了解決這一問題，羅德與施瓦茨公司將捕獲信號的時間加長了20倍，使之提高到采集周期的10%。特殊設計的ASIC以前所未有的速度實時處理數字測量信號，因此，R&S RTO每秒鐘可以處理一百萬個波形。即便在如此高的獲取速率，用戶仍然可以使用所有的設置選項和分析功能，并且不會降低測量速度。
羅德與施瓦茨公司的示波器采用了新的觸發系統。傳統的模擬觸發系統，由于模擬觸發和數字信號獲取采用不同的路徑，因此存在時間和幅度偏移，從而限制了示波器的精度。R&S RTO全球首次使用純數字的觸發系統，觸發和獲取的數據共用信號路徑和相同的時基，因此，觸發抖動極低，觸發信號精準。此外，數字觸發系統可以在一個觸發事件之后立刻響應下一個觸發，模擬觸發系統再次觸發時需要的準備時間在數字觸發系統中不需要，因此不會漏檢信號故障。
特別設計的單核A/D轉換器進一步保證了R&S RTO的高精度。采樣率高達每秒10 Gsamples。為了達到高采樣率，傳統的方法是利用多個慢速A/D轉換器并行工作，并加上時間偏移來重構信號。由于這幾個A/D轉換器的特性不完全相同，因此在重構時會出現不匹配的現象。相反，羅德與施瓦茨公司采用單核設計，其8位模數轉換器有效位可以高達7位，因此動態范圍很高，信號失真極小，固有噪聲極低。
羅德與施瓦茨公司的示波器采用觸摸屏設計，操作簡捷，使用方便。半透明的對話框、可移動的測試窗口、可配置的工具欄和波形預覽圖標，使得用戶可以快速、高效地完成測量任務，即使是復雜的測試也不例外。10.4英寸觸摸屏，R&S RTO很好地實現了易用和輕便的折衷。
除了示波器，羅德與施瓦茨公司還提供有源和無源探頭。其有源探頭不僅測試性能優越，而且還具有兩個突出優點：一是在探頭上的微型按鈕，可以被預設成各種不同的功能來直接控制示波器； 二是探頭電壓表(R&S ProbeMeter)，它把電壓表集成在探頭內部，無論當前示波器通道如何設置，都可以精確快速地測量供電電壓或者操作點的直流電壓。
羅德與施瓦茨公司目前可以提供2通道和4通道的R&S RTO示波器，帶寬可以是1 GHz和2 GHz，同時也能提供配套使用的有源和無源探頭。
