聽說外殼EMC有屏蔽技術，而且還有不少，本文就是來給大家介紹十四大屏蔽技術，屏蔽相當于一個濾波器，放置于電磁波的傳播路徑上，對其中的一部分頻段形成高阻抗。阻抗比越大，屏蔽效能越好。
1、屏蔽的商業必要性
筆者提出的一個重要概念：
一個項目在計劃階段就要考慮屏蔽問題，這樣花費在屏蔽措施上的成本才會最低。
若等到問題暴露出來再去查漏補缺，往往需要付出相當大的代價。
屏蔽措施往往帶來費用和儀器重量的增加，若能以其他EMC方式加以解決，就盡量減少屏蔽。（言下之意屏蔽是最后一招）
對于PCB應注意以下兩點：
1、使導線及元器件盡量靠近一塊大的金屬板（這個金屬板不是指屏蔽體）
2、使電氣部件及線路盡量靠近地層（減少層間信號的電磁干擾、地層可以吸收部分干擾 ）這樣，即使是需要加屏蔽，也可以降低對屏蔽效能（SE shiedling effectiveness）的需求。

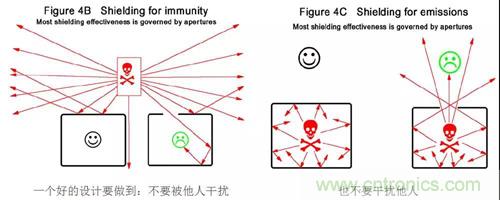

2、屏蔽的概念
屏蔽相當于一個濾波器，放置于電磁波的傳播路徑上，對其中的一部分頻段形成高阻抗。阻抗比越大，屏蔽效能越好。
對于一般金屬，0.5mm的厚度就能對1MHz的電磁波產生較好的屏蔽效果，對100MHz能有非常好的屏蔽效果，問題在于薄層金屬屏蔽對1MHz以下或孔隙來說，屏蔽效果就不行了，本文重點介紹這方面。
3、大的間距、矩形屏蔽會更好
(1) 電路之間、屏蔽之間更大的間距能夠減少相互干擾；
(2) 矩形（或不規則）的屏蔽外形，能夠盡量避免頻率共振；正方形的外殼往往容易引起共振；
但總的來說，電路板一般位于屏蔽體內，其元器件、線路等都會改變預期的共振頻率點，所以不必太操心。
4、趨膚效應
趨膚深度
工程上定義從表面到電流密度下降到表面電流密度的0.368（即1/e）的厚度為趨膚深度或穿透深度Δ:
式中:
μ－導線材料的磁導率；
γ＝1/ρ－材料的電導率；
k－材料電導率（或電阻率）溫度系數；

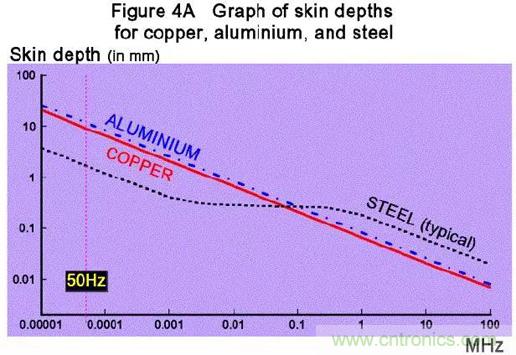

上圖：不同頻率下三種金屬的趨膚效應深度（頻率越高，深度越淺，越趨膚）；趨膚效應以傳導的角度看，是希望趨膚深度深的，那表示導線的利用率高；但是對于屏蔽，是希望趨膚深度淺的，這樣就能以較薄的金屬屏蔽更多的電磁頻段；50Hz的趨膚深度5～15mm，很難屏蔽……
用于屏蔽的金屬應有良好的導電及導磁性能，厚度根據干擾的最低頻率所產生的趨膚深度來定。一般1mm的低碳鋼板或者1μm的鍍鋅層就能滿足一般的應用。（這也是實際中常看到機箱壁上鍍鋅的原因）
5、孔隙
如果屏蔽體的整個殼體是無縫無孔的，那么對于30MHz的電磁波來說，要達到100dB的衰減效果不是難事。問題就在于他們不是無縫無孔的：
在一個完美的屏蔽殼體上開一個洞，相當于構成一個半波共振縫隙天線，屏蔽效能SE與孔的最大尺寸d、電磁波波長λ關系如下：
那么對于之前提到的30MHz，波長10m，假設有一個USB口（孔徑對角線尺寸10mm），換算下來SE為54dB，d越大，SE越小。

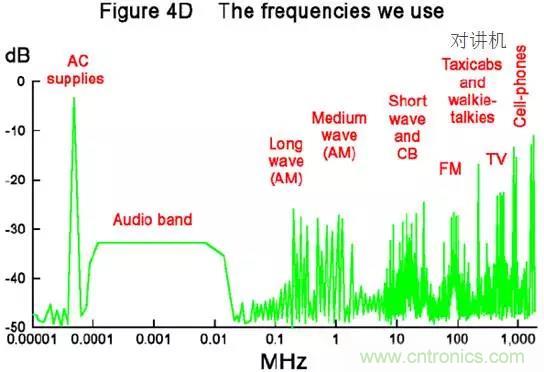

我們常用到的電磁波頻段：

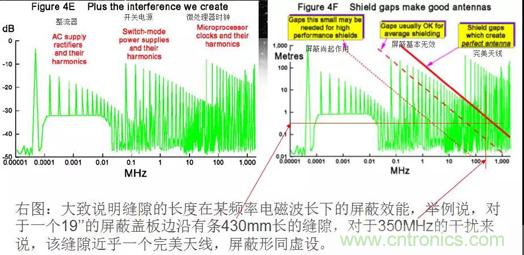

我們在常規應用中制造出的干擾及諧波頻段：

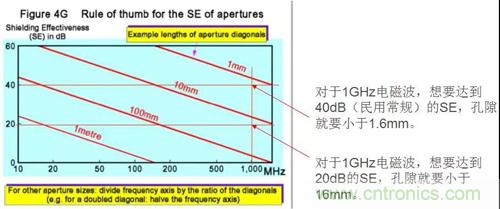

孔隙、平率與屏蔽效能的大致關系：

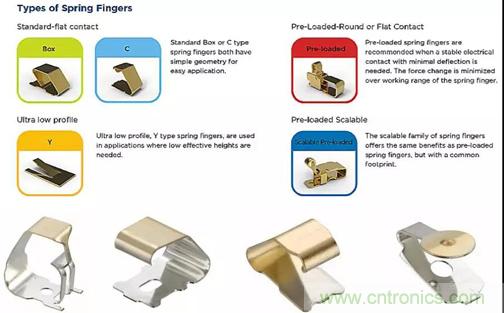

要達到40dB的SE，通常需要用導體墊圈、彈簧夾指來進行密封，注意內部元件與屏蔽罩的間距、數據總線與開孔和縫隙之間的距離。
還要注意，當屏蔽體中有電流，且電流的前進方向上有孔縫擋路，迫使電流繞行時，將引起孔縫類似天線而發射磁場，通過孔縫變化的電壓產生磁場。
6、低頻磁場的屏蔽
采用高磁導率的合金材料（如非晶合金、坡莫合金），按一定規格制成屏蔽罩，可大幅度減小磁場影響。

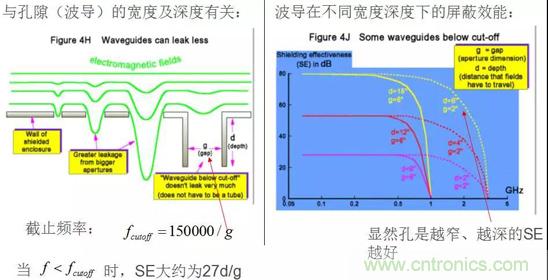

7、截至波導

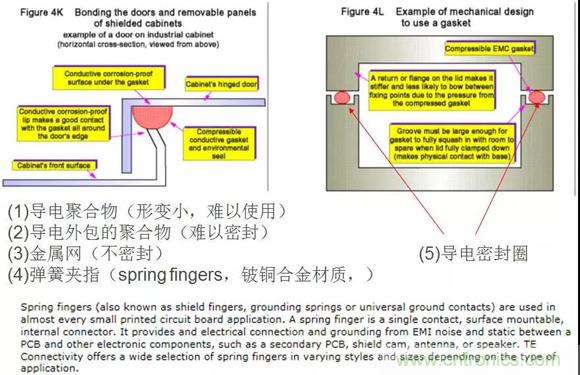

8、墊圈
采用良導體，用于填縫，能承受一定的擠壓變形，抗腐蝕、經久耐用.

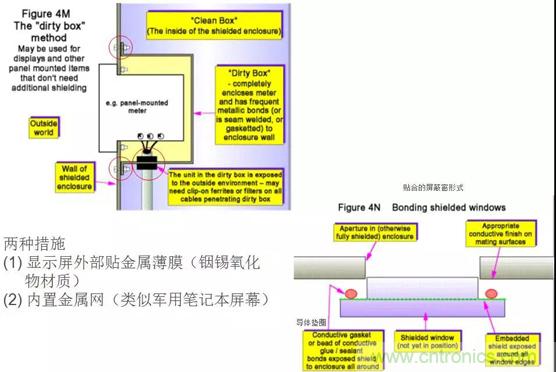

9、可視組件的屏蔽
10、通風孔的屏蔽
將通風孔做成兩種形式：
(1)金屬網格（類似蜂窩鋁板）
(2) (截至)波導
11、用噴漆或電鍍的塑料
因為開模塑料美觀輕便，所以時常使用，對這種情況，一般在塑料杯面噴涂導電材料，因為導電層厚度不可能太厚（微米級），實際效果不怎么樣。
對于二類電器(class II)，還可能增加靜電放電（ESD）的可能性。
二類電器：這類電器采用雙重絕緣或加強絕緣，沒有接地要求。
12、非金屬屏蔽
如碳纖維或?qū)щ娋酆衔铮▽?dǎo)電塑料），但是無論如何其SE都不及金屬的好。

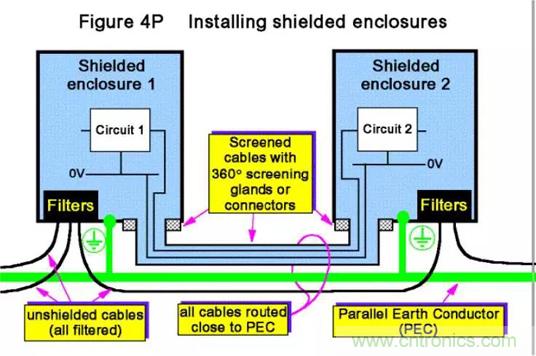

13、屏蔽罩的安裝

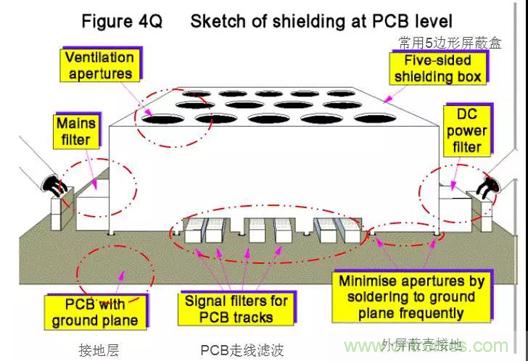

14、板級屏蔽
