【導讀】經過任意角度布線的優勢以及靈活布線優勢等前兩篇文章的介紹，相信大家對PCB布線知識已經有所了解，本文就帶大家繼續解剖PCB元件布線，并同時奉上PCB布線的真實案例，最后小編做了一個小結，方便大家學以致用，掌握細節。
BGA元件的布線

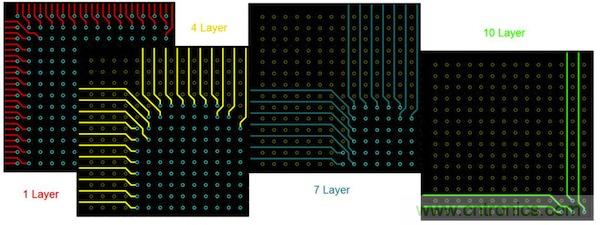

下面考慮BGA元件的布線。在傳統的“從外圍到中心”方法中，到外圍的通道數量將隨著每個連續層而逐層減8(由于周長的減小)。例如，具有784個引腳、尺寸為28x28mm的元件需要10層。在圖中有些層存在逃逸布線。圖1顯示了一個BGA的四分之一部分。
圖1：BGA布線。“從外圍到中心”的傳統方法。

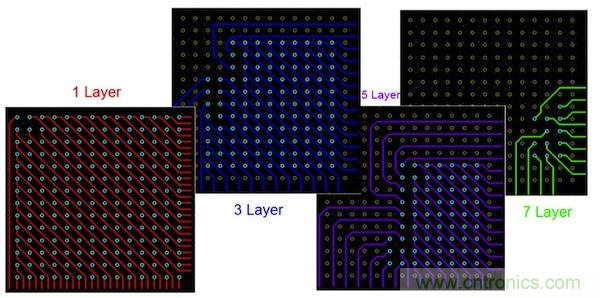

與此同時，當采用“從中心到外圍”的布線方法時，退出到外圍所要求的通道數量不會隨著層的改變而改變。這將極大地減少層的數量。對于尺寸為28x28mm的元件來說，7層就足夠了。對于尺寸更大的元件，還可以取得雙贏。圖2顯示了BGA的四分之一部分。
圖2：BGA布線。“從中心到外圍”的布線方法。
圖3顯示了一個BGA布線的例子。當采用“從中心到外圍”的布線方法時，我們可以完成所有網絡的布線(圖3b)。任意角度的拓撲式自動布線器就可以做到這一點。傳統的自動布線器則無法布線這個例子(圖3a)。

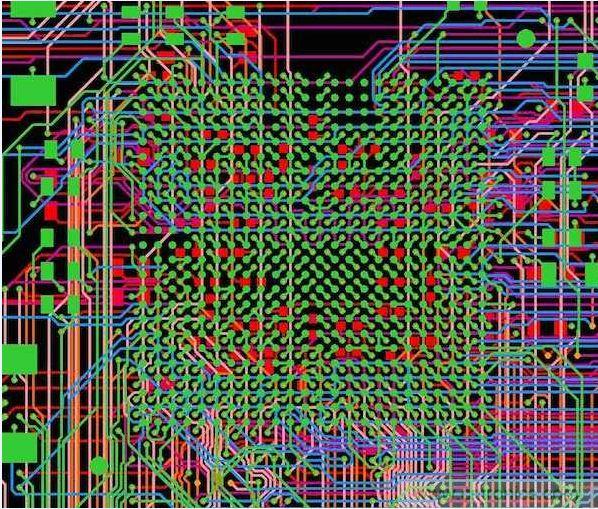

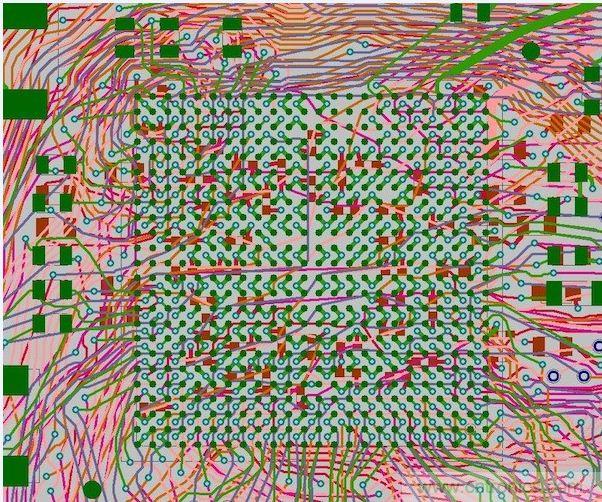

圖3：BGA布線。(頂部)傳統的自動布線器。38個網絡沒有完成布線。(底部)任意角度的拓撲式自動布線器。所有網絡都完成了布線。

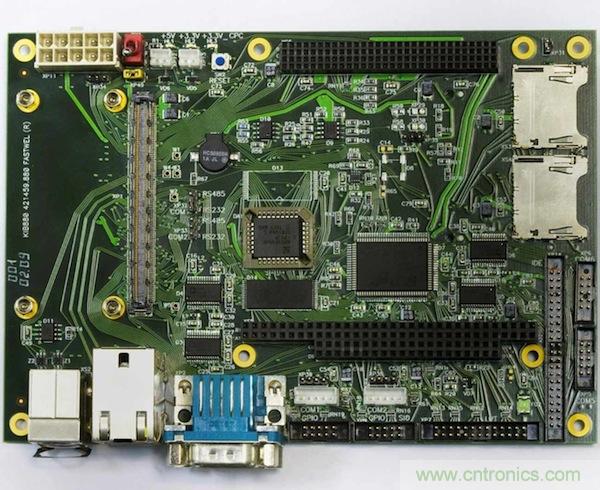

真實PCB例子圖4顯示了一個真實PCB的例子，工程師將信號層數從6層減少到了4層(與規格相比)。另外，工程師只花了半天時間就完成了這塊PCB的布線。
圖4：一個真實PCB例子。
小結
本文介紹了加快和改進PCB布線的一些方法，并展示了一些真實印刷電路板的例子。靈活的任意角度布線和層中無優先方向布線可以幫助你：
1.縮短總的導線長度
2.減小總的走線面積
3.通過縮短導線長度和減少并行長度減少電磁串擾等級
4.減少由于PCB材料的異質性引起的信號群組或差分信號中的延時失配
5.改善BGA元件的布線質量
6.通過構造Steiner樹改善網絡結構
7.方便地修改網絡拓撲
