電磁干擾是一個常見于日常生活中的問題，例如：電視噪聲、收音機雜音、以及飛機起降時容易受到電子產品所發出電磁波訊號影響、而導致電子儀表不正常的情形……等。隨著電子產品積集度愈來愈高、所包含的功能愈來愈多、且售價愈來愈低，電子產品所遇到電磁干擾的問題自然也就愈加嚴重。電子產品為了能做到重量輕、體積超薄、小巧的目標，以迎合消費者易于攜帶的需求，于是在電路板的設計上，便以高積集度為設計導向：采用相同功能、但體積或面積更小的組件，拿掉原本用作電磁干擾防護的金屬屏蔽、改用更細的地線或更小區塊的地面用作接地……等。這些措施不僅能達到使產品更形輕巧的目的，更能減省許多產品開發的費用、以及量產以后的成本，卻非常不利于電磁干擾問題的解決。

為了能有效解決電子產品電磁干擾的問題，并能兼顧靜電放電防護的功用，可以采用具有靜電放電防護功能的電磁干擾濾波器。圖一所示，即為常見的π型低通濾波器。在Input及Output端點之間的組件，可以是電阻或是電感組件。是要采用電阻還是電感，應視產品的實際應用所需而定。

由于電磁干擾濾波器多應用于電子產品的輸出入端口，π型低通濾波器架構中的Input端點及Output端點對GND的電容，一般會采用靜電放電防護組件，以兼做靜電放電防護之用。

圖1：常見的π型低通濾波器架構。

晶焱科技在靜電放電防護技術上，早已累積了很豐富的經驗與技術。其所開發應用于液晶顯示器的電磁干擾濾波器產品基本架構如圖二所示。由圖二電路示意圖可知：π型低通濾波器的Input與Output之間是采用電阻組件橋接，Input端點及Output端點對GND的電容則是采用雙向導通的瞬時電壓抑制器。所以，該系列產品除了可以提供良好的低通濾波效果之外，還擁有很好的靜電放電防護效果。

圖2：:用于液晶顯示器的電磁干擾濾波器其中一個信道的電路示意圖。

表一所列，為晶焱科技已推出的應用于液晶顯示器的電磁干擾濾波器系列產品。其適用于5V以下的額定電壓電路系統，線電容值約為27微微法拉。操作頻率在800百萬赫茲時，其功率損耗可達 -23dB，可以顯著地降低電磁干擾訊號，以維持受保護電路的操作功能正常。晶焱科技同時推出三種不同通道數的電磁干擾濾波器產品，以方便其客戶依照不同需求選用合適的產品。

表一：晶焱科技應用于液晶顯示器的電磁干擾濾波器



在靜電放電防護方面，該系列產品中的瞬時電壓抑制器具有極低的箝位電壓、抗靜電防護效果更可高達1萬7千伏特以上。

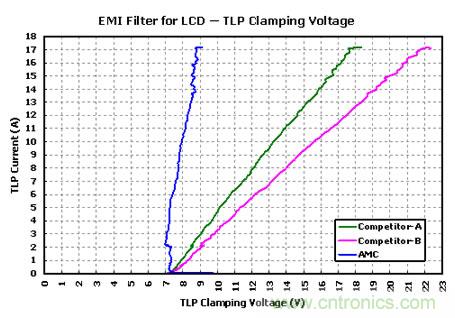

在靜電放電事件的高導通電流下，瞬時電壓抑制器的箝位電壓愈低則愈能適時地被導通，以提供受保護電路免于遭受靜電放電的侵害而永久受損失效。圖三所示，即為利用傳輸線觸波產生系統所量得的箝位電壓比較圖表。由圖表中可以清楚看到，晶焱科技所開發應用于液晶顯示器的電磁干擾濾波器，在17安培的高靜電放電電流下，具有最低的箝位電壓，可以非常有效地提供受保護電路一個快速有效的靜電放電旁通路徑。

另外，根據IEC 61000-4-2標準所制訂的規格，第四級防護需提供至少接觸放電模式8千伏特、空氣放電模式15千伏以上的靜電放電防護能力。該系列產品提供接觸放電模式1萬7千伏特以上的靜電放電防護能力，明顯超出IEC 61000-4-2標準第四級所規定的需求數值許多。

圖3：傳輸線傳輸線觸波產生系統所量得的箝位電壓比較。



現今的可攜式電子產品已普及到幾乎每個人都擁有一、兩種產品的程度。如：手機、數位相機等。其使用上很受消費者關注的一點，就是在操作模式下，電池可持續使用的時數。晶焱科技所推出應用于液晶顯示器的電磁干擾濾波器系列產品，在操作模式下的組件漏電流極低，因此可以有效延長電池持續使用的時數，非常適合應用于可攜式電子產品的液晶顯示器系統設計。

在另一方面，晶焱科技的此一系列產品采用芯片級封裝的形式。其芯片級封裝的錫球球距為0.4毫米。采用芯片級封裝的好處如下所列：

在進行系統設計時，可以有效減省電磁干擾濾波器組件所需占用的電路板面積 ，方便其它電路組件的擺置與設計；

沒有塑料封裝形式所存在的顯著寄生效應，因此，電子產品的主要電路功效不會受到明顯的影響；

沒有塑料封裝的塑料外殼，更利于電磁干擾濾波器組件在操作狀態時的散熱。
