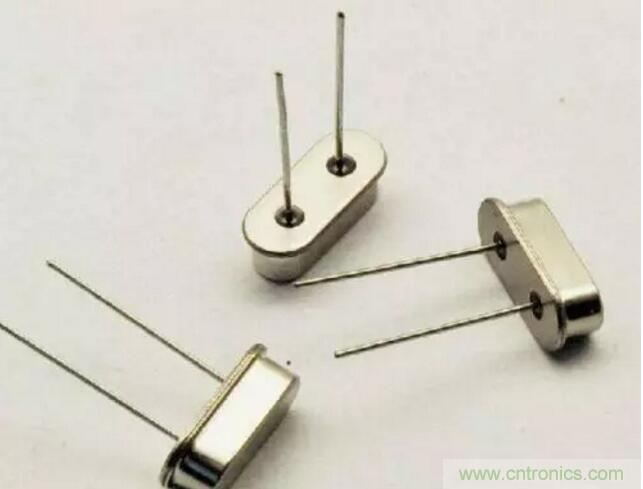

晶振在現代器件中隨處可見，因此晶振的重要性不言而喻。但在晶振使用過程中，常常出現一些意料之外的晶振故障，如為何晶振不起振。
本文中，首先將為大家介紹晶振不起振的原因以及解決方案，其次將闡述 CH340 晶振不起振的應對措施以供大家參考。如果你對本文即將討論的問題存在一定興趣，不妨繼續往下閱讀哦。
遇到單片機晶振不起振是常見現象，那么引起晶振不起振的原因有哪些呢?讓我們一起來看看吧。
一、晶振不起振的原因
(1)PCB 板布線錯誤;
(2)單片機質量有問題;
(3)晶振質量有問題;
(4)負載電容或匹配電容與晶振不匹配或者電容質量有問題;
(5)PCB 板受潮，導致阻抗失配而不能起振;
(6)晶振電路的走線過長;
(7)晶振兩腳之間有走線;
(8)外圍電路的影響。
二、解決方案
(1)排除電路錯誤的可能性，因此你可以用相應型號單片機的推薦電路進行比較。
(2)排除外圍元件不良的可能性，因?yàn)橥鈬慵o(wú)非為電阻，電容，你很容易鑒別是否為良品。
(3)排除晶振為停振品的可能性，因?yàn)槟悴粫?huì)只試了一二個晶振。
(4)試著改換晶體兩端的電容，也許晶振就能起振了，電容的大小請參考晶振的使用說明。
(5)在 PCB 布線時晶振電路的走線應盡量短且盡可能靠近 IC，杜絕在晶振兩腳間走線。
現象：
三、無源晶體與有源晶振的區別、應用范圍及用法
1、無源晶體——無源晶體需要用 DSP 片內的振蕩器，在 datasheet 上有建議的連接方法。無源晶體沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的 DSP，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等)，更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
2、有源晶振——有源晶振不需要 DSP 的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的 PI 型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。有些 DSP 內部沒有起振電路，只能使用有源的晶振，如 TI 的 6000 系列等。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。
四、CH340 晶振不起振的現象及解決方法
現象：
連接電腦后，能夠發現設備。(CH340，COM)，但是打了個嘆號。提示“由于 Windows 無法加載這個設備所需的驅動程序，導致這個設備工作異常。(代碼 31)”
用示波器觀察，發現晶體沒有起振。
排查過程：
1、先更換晶體;不行
2、然后對照數據手冊檢查原理圖，發現 V3 引腳應該接 0.01uF 電容，而我用了 0.1uF，換，發現還是不行。
3、更換芯片，不行。
4、更換 USB 線，不行。
5、后來在官方 BBS 上也有晶體不起振的情況，具體是上電瞬間晶體起振，稍后即為高電平。
用示波器測發現我的也是。但是他那個是因?yàn)樾盘?hào)線 D+D- 沒有加屏蔽導致。雖然沒解決問題，但既有啟示也有進展。
此外還得到另外一個信息，如果 CH340 和電腦通信異常，那么芯片會進入睡眠狀態，此時晶體是不起振的。也就是說晶體不起振未必是設備硬件的問題。還和上位機有關。
6、從官網下載了最新的驅動程序，還是不行。
7、最后還是要感謝度娘，搜索上面的提示“由于 Windows 無法加載這個設備所需的驅動程序，導致這個設備工作異常。(代碼 31)”，有個解答如下“從設備管理器中手動刪除這個硬件信息，再掃描硬件改動就應該可以發現這個硬件信息，不需要系統自動搜索驅動，而是手動指向驅動所在的文件夾，(如果沒有驅動的話，可以事先下載并解壓好。)這樣就可以重新安裝它的驅動程序了。”
按照操作，就能夠正常識別了。
