【導讀】現在常用的電阻、電容、電感、二極管都有貼片封裝。貼片封裝用四位數字標識，表明了器件的長度和寬度。貼片電阻有百分五和百分一兩種精度，購買時不特別說明的話就是指百分五。一般說的貼片電容是片式多層陶瓷電容(MLCC)，也稱獨石電容。
一、電阻

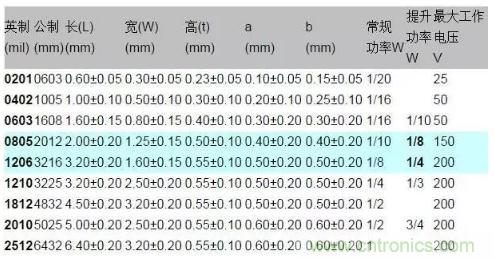

1)附表是貼片電阻的參數。
2)貼片電阻的封裝、功率與電壓關系如下表：
英制 公制 額定功率@ 70°C 最大工作電壓(V)
0201 0603 1/20W 25
0402 1005 1/16W 50
0603 1608 1/10W 50
0805 2012 1/8W 150
1206 3216 1/4W 200
1210 3225 1/3W 200
1812 4832 1/2W 200
2010 5025 3/4W 200
2512 6432 1W 200
3)貼片電阻的精度與阻值
貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，
J -表示精度為5%、
F-表示精度為1%。
T -表示編帶包裝
阻值范圍從0R-100M
4)貼片電阻的特性
體積小，重量輕;
適應再流焊與波峰焊;
電性能穩定，可靠性高;
裝配成本低，并與自動裝貼設備匹配;
機械強度高、高頻特性優越。
AXIAL - 兩腳直插
AXIAL就是普通直插電阻的封裝，也用于電感之類的器件。后面的數字是指兩個焊盤的間距。
AXIAL-0.3 小功率直插電阻(1/4W);普通二極管(1N4148);色環電感(10uH)
AXIAL-0.4 1A的二極管，用于整流(1N4007);1A肖特基二極管，用于開關電源(1N5819);瞬態保護二極管
AXIAL-0.8 大功率直插電阻(1W和2W)
二、電容
1)貼片電容可分為無極性和有極性兩種，容值范圍從0.22pF-100uF
無極性電容下述兩類封裝最為常見，即0805、0603;
英制尺寸 公制尺寸 長度 寬度 厚度
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1808 4520 4.50±0.40 2.00±0.2 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
一般容值越小，耐壓值可做到越大，常見耐壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V
有極性電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體如下：
類型 封裝形式 耐壓
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
2)常用電容的標識精度級別
B+_0.1%
C+_0.25%
D+_0.5%
F+_1%
G+_2%
J+_%
K+_10%
M+_20%
N+_30%
3)各種貼片電容的特性
貼片電容的材料常規分為三種，NPO,X7R,，X5R，Y5V，鉭電容
NPO 此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF 以下，100PF至 1000PF 也能生產但價格較高 。
X7R 此種材質比NPO 穩定性差，但容量做的比NPO 的材料要高，耐壓高，容量精度在10%左右，電容量一般在100pF～2.2F之間。
Y5V 此類介質的電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電路中。電容量范圍較大，一般為1000pF～100F。
X5R容量小，體積小，適用于計算機、電源和汽車電路中退耦、輸出濾波等應用。
鉭電容 體積小、容量大、漏電流低、使用壽命長、綜合性能優異，是最優秀的電容器，不僅在常規條件下比陶瓷、鋁、薄膜等其它電容器體積小、容量高、功能穩定，而且能在許多為其它電容器所不能勝任的嚴峻條件下正常工作。廣泛用于高頻濾波像HI-FI系統。
三.電感
常見封裝：0402、0603、0805、1206
封裝 精度 Q值 頻率(HZ) 允許電流(A)
0402 ±0.1nH 3 100 455
0405 ±0.2nH 5 25.2 350，315
0603 ±0.3nH 10 25 280，210
1005 ±3% 20 10 200
1608 ±5% 25 7.96 150
四.磁珠
磁阻大，專用于濾波。
1）貼片磁珠封裝 允許電流(mA) 精度
0402,0603 3500
1005,1210 1500 ±5?
1608,2012 500 ±10?
201209 260 ±25%
321825 210
2)磁珠的阻值一般在10 -2000 頻率在100HZ左右。
按作用可以分為整流二極管肖特基二極管穩壓二極管
五.貼片二極管的標準封裝
封裝名字 對應尺寸(英制單位)
SMA <---------------->2010
SMB <---------------->2114
SMC <---------------->3220
SOD123 <---------------->1206
SOD323 <---------------->0805
SOD523 <---------------->0603
