【導讀】以下將為大家介紹變頻器的整機電路框圖，相信大家會對變頻器有一個更深層次的了解，下面讓我們開始吧。

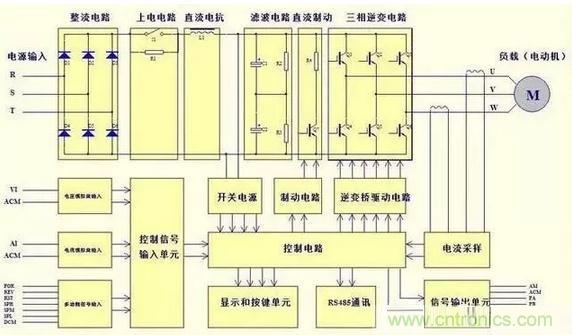

下圖是常見類型的變頻器的整機電路框圖
從上圖中，我們可以看出上半部分是主電路結構圖，而下半部分是控制電路，控制電路的功能就是生產逆變電路需要的6路脈沖信號，除此之外，控制電路還負責主電路的電流、電壓檢測、故障檢測、停機保護、操作控制、實施顯示和通訊等任務。
為便于讀者們的理解，我們對電路框圖分成兩部分來講。
首先，我們講解變頻器的主電路圖
變頻器的主電路包括三相整流電路、上電電路、電抗、儲能濾波電路、直流制動、IGBT逆變電路，其中上電電路由上電接觸器和充電電阻組成，與直流電抗一起起著在對電容C1、C2限流充電的作用，充電完成后，上電接觸器吸合，短接充電電阻，變頻器開始進入待機工作狀態。
IGBT逆變電路由6個IGBT組成，直流制動電路則是在負載電動機因超速產生發電時，提供電動機的發電電能向直流制動電路的回饋通路，起到電動機制動的作用。（小功率的機型往往內置制動電路，大功率的機型則選擇外接制動電路）

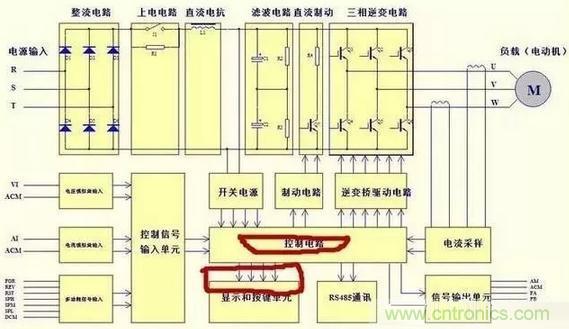

下面，我們繼續講解變頻器的驅動電路，由于驅動電路的驅動和電源來自主電路，大家請結合第一張圖來看。
變頻器的控制電路包括開關電源、驅動電路、檢測電路（電流、電壓、溫度、故障、檢測）、操作控制電路和其他基本電路。
1）開關電源

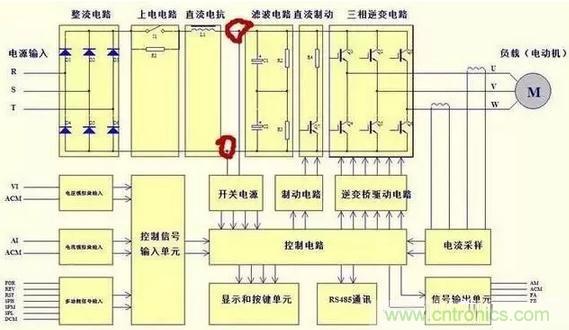

大家從圖上可以看到，開關電源從濾波電路前端（紅色標記的兩點）取得直流電壓，經過直流-交流-直流轉變后，得到需要各個模塊需要的穩定的直流電。
2）驅動電路

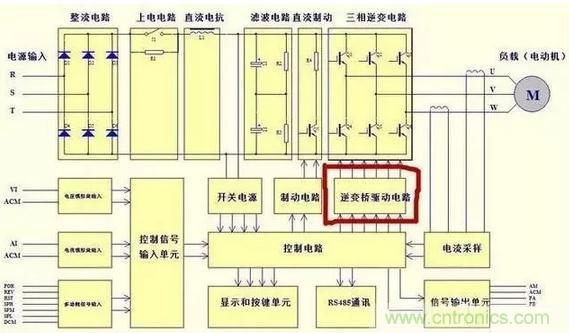

控制電路輸出的6路脈沖信號進入驅動電路（紅色標記處），經過光耦的隔離和功率放大后，驅動IGBT,從而達到我們的控制開關效果，將直流逆變成我們們需要的三相交流電壓
3）電流、電壓、溫度檢測、OC故障檢測
4
上圖中只有電流檢測采樣電路（紅色標記處），從主電路的直流回路取得電壓檢測信號，用于電壓顯示、過、欠電壓報警和停機保護；
從輸出UVW三相串接互感器，用于變頻器在正常工作過程中的電流、輸出控制、過載報警和停機保護；溫度檢測單元主要安裝在散熱片上，檢測逆變功率模塊的溫度變化、異常溫度報警和停機保護，并控制散熱風扇的運轉；驅動電路還帶有IGBT的故障檢測功能，當逆變IGBT工作異常時，產生OC信號并報警和停機保護。
4）操作控制電路
變頻器的控制端子內部電路(包括輔助電源、數字、模擬輸入、輸出電路)、操作顯示面板，對變頻器完成起動、停止、通訊等控制功能。
5）其他基本電路
上述的3）4）的采樣和控制信號最后都會輸入核心控制電路，由核心控制電路將信號經過程序的集中處理后，輸出驅動、控制信號。
變頻器是電力電子技術和微電子技術結合的產物，它是弱電、強電、軟件和硬件的有機結合，也一定程度的反映著當前的電子科技水平。
通過今天的詳細電路說明，大家在腦海里面已經開始模塊化的了解變頻器，這樣對于后續故障的判斷會有一個更為清晰的指導。
