【導讀】變電站中最重要的設備之一就是繼電保護裝置。電力系統離開完善的繼電保護系統是不能運行的，沒有安裝保護的電力元件，是不允許接入電力系統工作的。那么電力系統如此復雜，誰來保證供電可靠性？
現代電力系統中，一個城市或一個區域的用電是依靠變電站提供的電源，而變電站中最重要的設備之一就是繼電保護裝置。電力系統離開完善的繼電保護系統是不能運行的，沒有安裝保護的電力元件，是不允許接入電力系統工作的。一般，系統中每一個重要元件都必須配備至少兩套保護，在保護的作用下，系統任意點的故障都能被自動發現并切除。
繼電保護裝置的技術非常復雜，它通過高速采樣運算以及應用電力數學模型，能夠感知幾公里以外的供電線路故障，并快速、準確可靠的切斷故障線路，保證故障不會擴散，或者更嚴重的電網解列等大停電事故。
檢驗保護裝置本身的可靠性
由于繼電保護系統的復雜性、不可或缺和獨特地位，為了保證電力系統運行的安全、穩定，需要繼電保護測試儀，測試驗證保護裝置的性能能否滿足技術要求。
繼電保護裝置在技術上一般應滿足4個基本要求，即可靠性、選擇性、速動性和靈敏性。
可靠性，簡單來講就是要求繼電保護在不需要它動作時可靠不動作，即不發生誤動作；當在規定的保護范圍內發生了應該動作的故障時可靠動作，即不發生拒絕動作。
選擇性，是指保護裝置動作時，在可能最小的區間內將故障從電力系統中斷開，最大限度地保證系統中無障礙部分仍能安全運行。
速動性，是指盡可能快地切除故障，以減少設備及用戶在大短路電流、低電壓下運行的時間，降低設備的損壞程度，提高電力系統并列運行的穩定性。
靈敏性，是指對于其保護范圍內發生故障或不正常運行狀態的反應能力。
準對上述的特性，在保護裝置生產時，生產廠家使用繼電保護測試儀對保護裝置進行出廠合格檢驗。在變電站投運前或定期檢修時，工作人員使用繼電保護測試儀模擬各種異常情況或故障情況給保護裝置加量測試，確保變電站的可靠運行。

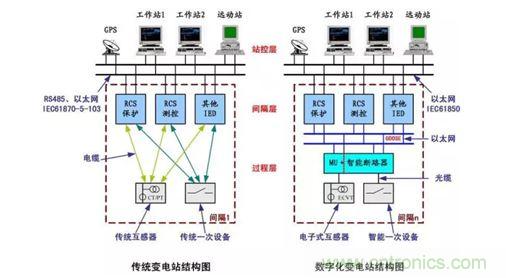

數字化帶來新的機遇
隨著技術的發展，我國變電站的智能化進程在逐步推進。變電站內常規的二次設備，如繼電保護裝置等，不再出現常規功能裝置重復的I/O現場接口，而是全部采用高速的網絡通信，真正實現數據共享、資源共享。也就是說，其內部邏輯與常規裝置一樣，但外部接口基本采用數字化形式。
因此，這也對繼電保護測試提出了新的要求。比如，對于采樣值測試，除了傳統的精度測試，還需要驗證保護裝置如何處理采樣值不同步、無效、畸變、傳輸異常以及雙AD數據等；對于開關量的輸入輸出，應采用基于GOOSE發布和訂閱的功能；由于二次設備之間均采用以太網通信，還需要測試保護裝置的通信異常處理能力。
DT6000S光數字測試儀，順勢而出
體積小，攜帶方便
傳統的繼電保護測試儀大而笨重，并且功能單一，要配合電腦才能使用，不方便攜帶和使用。DT6000系列光數字測試儀集保護測試、遙信遙測分析和網絡報文測試于一身，機身屏幕按鍵一體化設計，使用觸控操作，可單手握持設計方便于智能變電站人員移動使用。
全規約解析，多功能為一體
由于智能變電站規約繁多，DT6000系列光數字測試儀可接入智能變電站的過程層和間隔層之間的任意網絡節點，接收或發送節點傳輸?shù)膮f(xié)議報文（IEC60044-7/8、IEC61850-9-1/9-2、GOOSE、IEEE1588）并具體分析報文數據的業務意義。同時，可用于保護測控裝置、智能終端、合并單元、互感器等設備的快捷測試、MU 輸出信息快捷監測以及遙測、遙信量快捷監測。

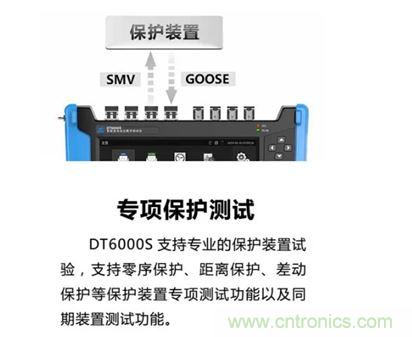

保護功能專項測試，簡化測試流程，降低測試難度
DT6000S支持多種繼電保護專項測試，可直接測試?yán)^電保護裝置功能和性能，并可以生成專業的試驗結果報表：
a）零序保護試驗
b）距離保護試驗
c）差動保護試驗
d）同期試驗
e）自動生成報告
