導讀：傳統的負極電壓保護方法利用二極管來防止電路的損壞。一般來說，只有當使用了正確的極性，一個串聯二極管才能允許電流通過。這種方法的缺點是在二極管上由于電壓降的存在浪費了功率消耗。

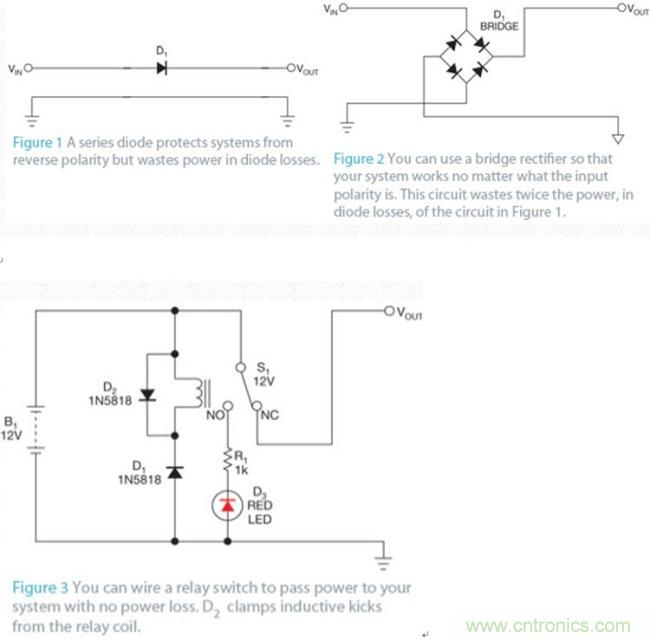

傳統的負極電壓保護方法利用二極管來防止電路的損壞。一般來說，只有當使用了正確的極性，一個串聯二極管才能允許電流通過（如圖1所示）。這種方法的缺點是在二極管上由于電壓降的存在浪費了功率消耗。如果輸入電流為1安培，圖1的電路將消耗0.7瓦的功耗，而圖2的電路將消耗1.4瓦的功耗。這里提出的設計理念采用了一種簡單的方法，避免了電壓降的存在從而節省了功耗。
選擇一個繼電器來與負極電壓一起工作。舉個例子，在一個12伏的電源系統中采用12伏的繼電器。當你向該電路提供正確的極性偏置后，二極管D1反偏，從而使得開關繼電器S1保持關閉。然后，輸入、輸出功率線將收集至正確連接的繼電器端口，使得電流流向電路末端。二極管D1阻止了電流流向繼電器，這種保護電路并不需要消耗任何功耗。

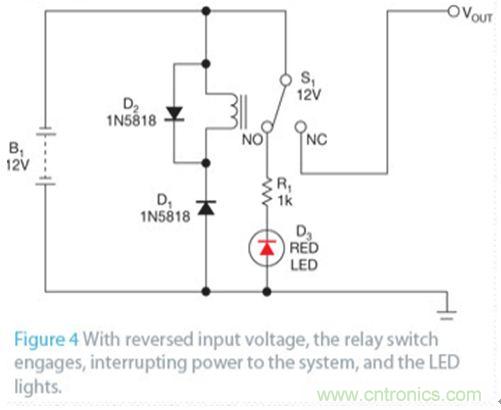

這種簡單的負極保護電路沒有電壓降的存在。如果向電路提供了錯誤的極性偏置，二極管D1正偏，打開繼電器。打開的繼電器將會切斷流向電路末端的電源電壓，使得發光二極管D3打開，意味著反向偏壓。只有在極性反向的情況下這種電路才會消耗功耗。不像場效應器件或者半導體開關，繼電器觸點開關具有低的打開電阻，這意味著在輸入電壓和保護電路之間不會有電壓降的存在。因此，這種設計非常適合于只有有限電壓范圍的系統。
