VBUS053CZ-HAF的產品特性：
- 采用小尺寸LLP75-7L無引線封裝
- 低至0.7pF的典型電容
- 低至0.085µA的最大泄露電流
- 可在28V工作范圍內提供VBUS保護
VBUS053CZ-HAF的應用范圍：
- HDMI、手機
- 便攜式游戲機、MP3播放器
器件采用小尺寸LLP75-7L無引線封裝，具有低至0.7pF的典型電容和低至0.085µA的最大泄露電流，可在28V工作范圍內提供VBUS保護。

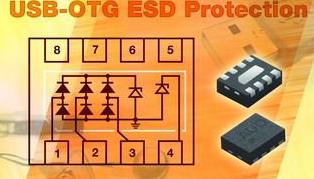

近日，Vishay Intertechnology, Inc.宣布，推出具有低電容和低泄漏電流的新款ESD保護陣列---VBUS053CZ-HAF，能夠保護USB-OTG端口免受瞬態電壓信號的影響。在5.5V的工作范圍內，新的VBUS053CZ-HAF可為3條線路提供USB ESD保護，在28V工作范圍內對一條VBUS線路提供保護。
VBUS053CZ-HAF采用無引線LLP75-7L封裝，0.6mm的超低厚度減小了在高速數據實現主動式ESD保護所需的電路板空間，例如USB 2.0和HDTV中的HDMI，以及便攜式游戲機、MP3播放器和手機等移動電子產品。
新器件的3條數據線D+、D-和ID具有0.7pF的低負載電容，在3.3V和5V工作電壓下的最大泄漏電流分別為0.085μA和1μA。陣列在3A電流下可為數據線提供15V的典型鉗位電壓。對于VBUS線路，VBUS053CZ-HAF在3A電流下的典型鉗位電壓為53V。
15kV接觸和15kV空氣放電情況下，VBUS053CZ-HAF可提供符合per IEC 61000-4-2標準的瞬態保護，以及符合IEC 6100-4-5標準的3A電流保護。
這款無鉛器件采用無鹵素的模壓復合材料，符合RoHS 2002/95/EC和WEEE 2002/96/EC規范。
新款USB-OTG總線端口保護陣列現可提供樣品，并已實現量產，大宗訂貨的供貨周期為六周到八周。
