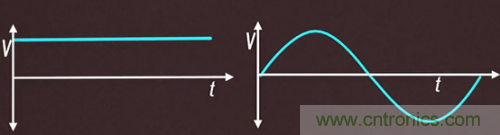

這一切，仍舊要回歸逆變器的功能——將直流電（DC）轉化為正弦交流電（AC）。如下圖所示，左邊為直流電，而右邊為正弦交流電——隨著時間的變化，電壓增加再減少，最后低于零，再增加，不斷重復。
那正弦交流電是怎么產生的呢？這個涉及到兩步，第一步是產生方形交流電，第二步使得方形成為正弦型。
第一步：產生方形交流電。

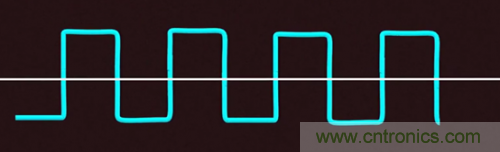

其實一開始使用的交流電沒有這么多的變化，波形如下圖所示。這是最基本的交流電——產生正的電壓，再產生負的電壓，不斷重復。

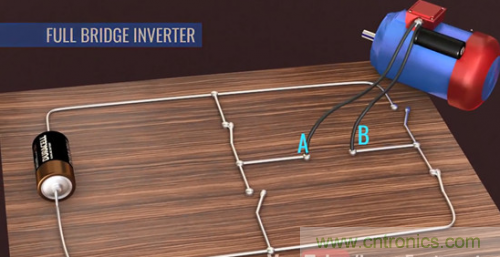

要實現方形交流電，由波形就可以看出，只要讓流經電動機的電流一會是正向的，一會反向就行了。為了實現這樣的效果，有這么一種四個開關的電路，如下圖所示，AB 兩點接電動機。標準的名字呢，是全橋逆變電路。

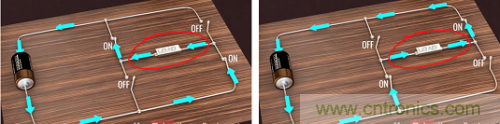

這時候你就明白了，只需要控制開關不停的切換，就可以使得流過電動機的電流不斷的從正到負變換了。這就是產生方波交流電的原理。每切換兩次開關，就是一次交流電的周期。如果你一秒切換兩次，那么輸出的交流電的頻率就是 1Hz。
日常生活中的交流電的頻率一般為 50Hz（中國）或 60Hz（美國），而無線電技術中涉及的交流電頻率一般較大，達到 kHz，甚至 MHz 的度量。這么高的切換速度，沒有人可以做到，而這樣的開關，所有的機械操作也做不到。

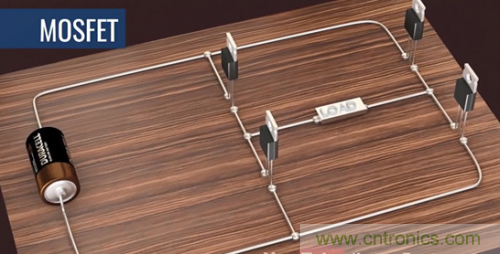

這時候，MOSFET 登場了。MOSFET 每秒可以開關數千次，而使用 SiC 制成的 MOSFET 更是可以承受 kHz 以上的頻率，這就是所謂的高頻器件。
這樣，我們就完成了第一步，使用四個 MOSFET 制成的開關電路實現方形交流電的輸出。但是，方波切換的不連續，會使得電動機的損耗大大增加，甚至產生破壞和噪音。接下來，就是將方形交流電轉化為正弦交流電。
第二步：將方形交流電轉化為正弦交流電

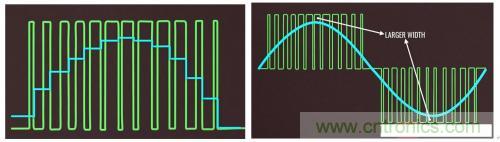

這里需要用到的技術叫做脈沖寬度調制——也就是改變切換開關的持續時間。一開始持續時間短，這樣平均下來就小了。中間持續時間長些，就有最大值了。用相同的時間寬度去處理這些信號，那就慢慢從數字信號轉化為模擬信號了。脈沖寬度調節的越小，得到的信號就越接近正弦波。

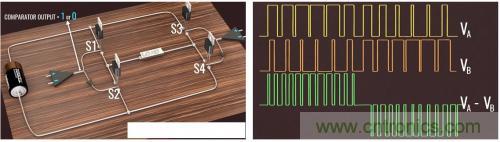

那么，如何控制開關的持續時間呢？這里引入了兩個比較器。比較器的第一個作用是防止電路短路，也就是開關 S1 和 S2 是不會不會同時開通，開關 S3 和 S4 是不會不會同時開通；第二個作用是比較三角波交流電和正弦波交流電（這兩個信號來源于其他電路），形成電動機的電壓差，也就是控制 MOSFET 的開關。這些電路就是邏輯電路，同樣可以使用 SiC 器件實現。

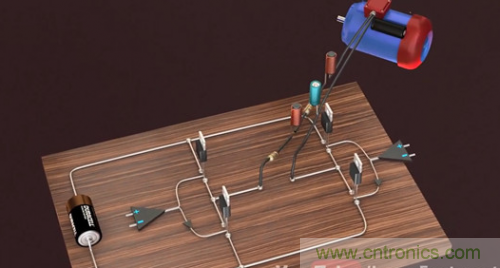

為了使得曲線更加平滑，還可以再接上電容和電感等儲能元件，或者說濾波元件。電感用來平滑電流曲線，電容用來平滑電壓曲線。這時候，就得到了正弦交流電。

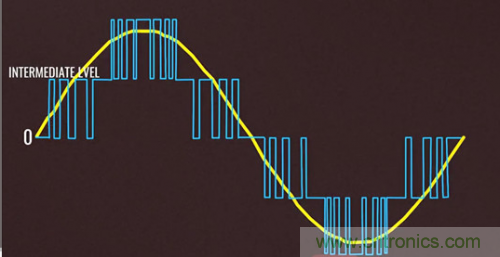

這時候，使用的電源只有一個電壓。如果引入更多的電壓值，那可以得到更加精細的正弦波。這種技術叫做多重電壓逆變技術，可以用在電動汽車、風力發電機等需要更加精細的交流電的場合。
頻率控制電動車的速度，振幅控制電動車的動力，這樣，逆變器的原理你就學會了。

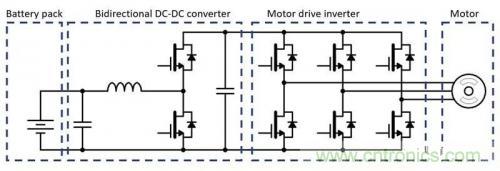

舉個逆變器的實例，是不是看得懂了呢？
