將便攜式刺激標準（Portable Stimulus Standard，PSS）功能與通用驗證方法學（UVM）集成在一起不同于將兩種語言進行集成。
在我們之前的專欄中，Aileen Honess提供了這樣一個背景，shuoming 為什么那些使用通用驗證方法學（UVM）和SystemVerilog的團隊會希望通過增加Portable Stimulus來擴展他們的驗證方法。通過結合不僅理解組合約束而且理解設計時間方面的約束求解器，可以生成針對特定驗證意圖的更有效的測試。
本博客將列出這種集成的基本策略。需要注意的是，集成Portable Stimulus Standard （PSS）功能并沒有對現存的功能產生任何影響，現有的測試平臺仍然有效，繼續提供相同的覆蓋范圍。但若在嘗試達到理想覆蓋水平時碰到問題，或者當希望測試用例被重定向為仿真或被用于芯片啟動時，PSS增加的新功能就有用了。
隨著時間的推移，對PSS功能的信心逐步增強，您可能會希望更改驗證方法以支持PSS生成的測試用例，而不是來自現有UVM環境的簡單、隨機的測試用例。此外，PSS還提供了新的比對和評估覆蓋范圍的方法，相信這種方法也更直觀。
還有一點需要注意，PSS和UVM的集成與兩種語言之間的集成不同。PSS定義了一個利用工具生成測試用例的模型。它是與UVM集成生成的測試用例。這意味著，當談到集成，就不能使其獨立于特定供應商的工具。我會以盡可能通用的語言來描述集成的步驟，其他供應商可能也會有類似的步驟，但自動化的細節或級別可能會有所不同。
集成的六個步驟如下：
1.識別UVM接口，包括事務級建模（TLM）接口、軟件接口和內存。配置工具并集成到UVM。
2.創建PSS寄存器類型描述。這一步可以通過硬件/軟件接口（HSI）的寄存器定義來手工完成，也可以通過轉換IP-XACT描述來完成。
3.識別設計（包括組件、操作、資源等）的整體PSS模型/表示。
4.提供每個“操作”（action）的詳細信息。這些信息根據可合成TLM或軟件驅動驗證（SDV）測試的可移植基元定義。
5.編譯模型、合成測試用例，并運行UVM仿真。
6.查看和調試結果，并分析覆蓋范圍。
下面我們將采用一個非常簡單的設計來演示這些概念。該設計源自Breker發布的公共域示例，示例中有兩個CPUS、兩個UART、一個DMAC和一個AES加密塊。

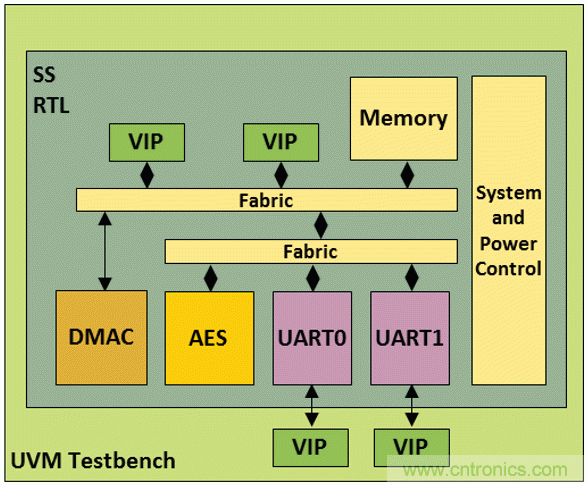

圖1：本示例包括兩個CPUS、兩個UART、一個DMAC和一個AES加密塊。（來源：Breker）
每個UART都有一個驗證IP（VIP），用于配置和發送/接收數據。此外，每個CPU都開放其由AMBA高級外設總線（APB）VIP驅動的端口。為UART VIP定義TLM事務和TLM端口; 并在TLB模式中為APB VIP定義處理器代理。同時定義存儲器資源以供DMAC操作使用。

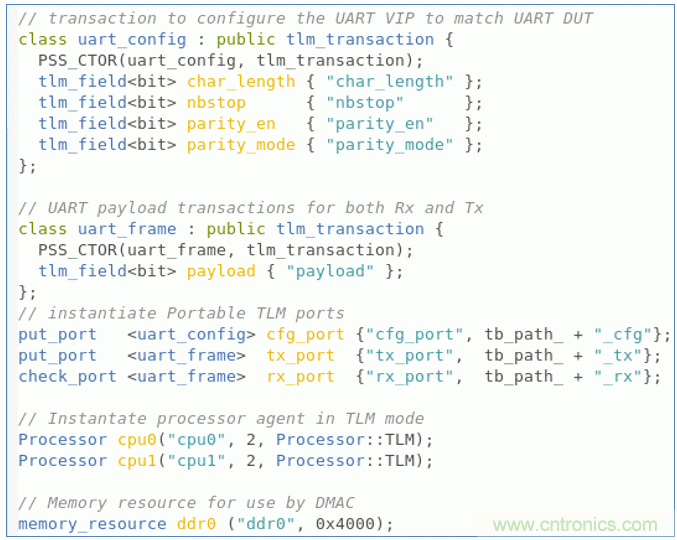

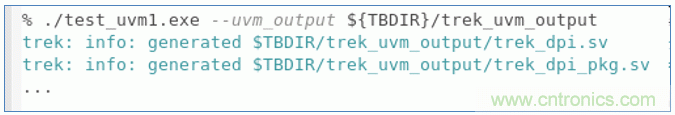

圖2：從Portable Stimulus工具生成的UVM代碼。（來源：Breaker）
圖3：生成的代碼用于將工具中的事務轉換為VIP使用的事務，類似于uvm_reg_adapter。（來源：Breker）

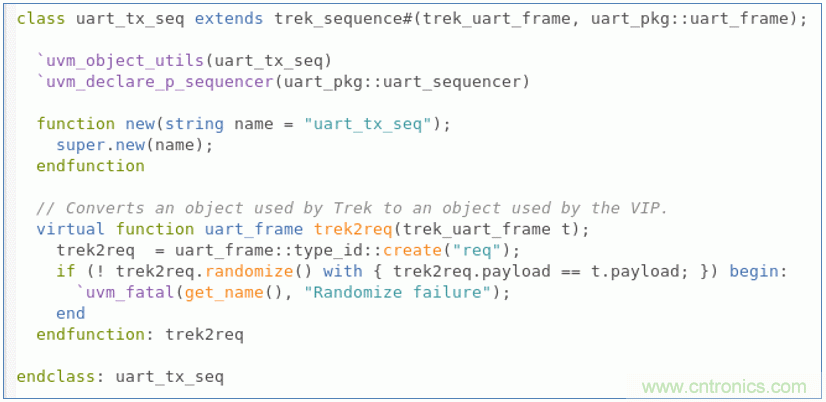

圖4：生成的trek_sequence等待來自模型的數據，使用上面的代碼轉換數據，并將其發送給VIP。即該代碼用于實現兩種類型數據的轉換。這里也可以使用用戶創建的序列。當監視模塊捕獲動作或與比對模塊一起使用時，反方向也存在類似的代碼。（來源：Breker）
步驟2建立了VIP的寄存器和存儲器映射。通常情況下，該映射已經以IP-XACT格式定義。IP-XACT是第三方IP模塊的通用格式，許多公司也用它來記錄其內部IP。如果是這種情況，將采用實用程序執行必要的轉換。Breker采用了建議的HSI，HSI在PSS標準第一版中并未獲得批準。
三個組件（UART、DMAC、AES）中每個組件的寄存器描述都可以利用隨設計發布的IP-XACT文件中的trekhsi輕松創建，而且可以修改字段名稱以提高可讀性。

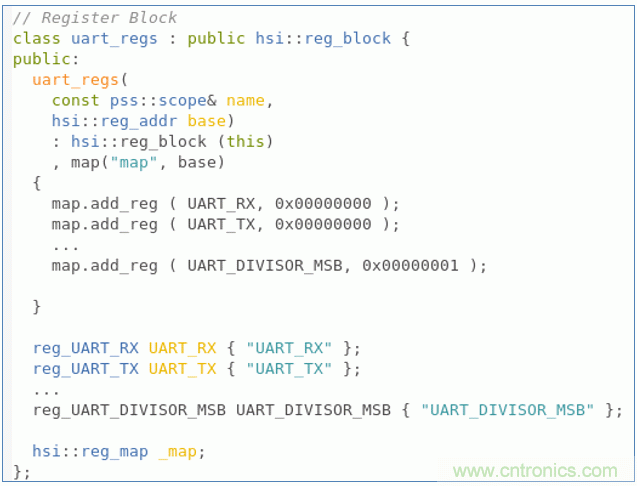

圖5：UART（hsi_uart.h）的HSI寄存器定義變?yōu)閔si :: reg_block。為了便于閱讀，原始IP-XACT規范中的字段名稱作了修改。（來源：Breker）
步驟3是識別系統組件。該設計中，主要的IP模塊是UART、DMA和AES，稱為“PSS組件”。每個模塊都具有稱為“操作”（action）的核心功能，并表示為“PSS操作”。這些模塊的關鍵功能（actions） 可以定義如下：
·UART - 配置、接收、發送
·DMAC - 輸出數據、輸入數據
·AES - 加密、解密
·CPU - 輸出數據、輸入數據
需要注意的是，首次編寫PSS模型時，不一定要定義所有操作。首先，只用定義最重要的，隨著驗證任務的進展，再定義附加的、次級的操作。這不會對已執行的驗證有任何影響，只會造成更多的序列。
為每個計算元素（UART、DMAC、AES）創建資源池。
并使用流對象（FIFO，Reg）和為每個元素創建的相應“池”來定義到塊的接口。
最后，PSS鎖定對共享資源或獨占資源使用的控制。調度程序?qū)⒗盟鼇泶_保不會嘗試使硬件同時執行互斥操作。

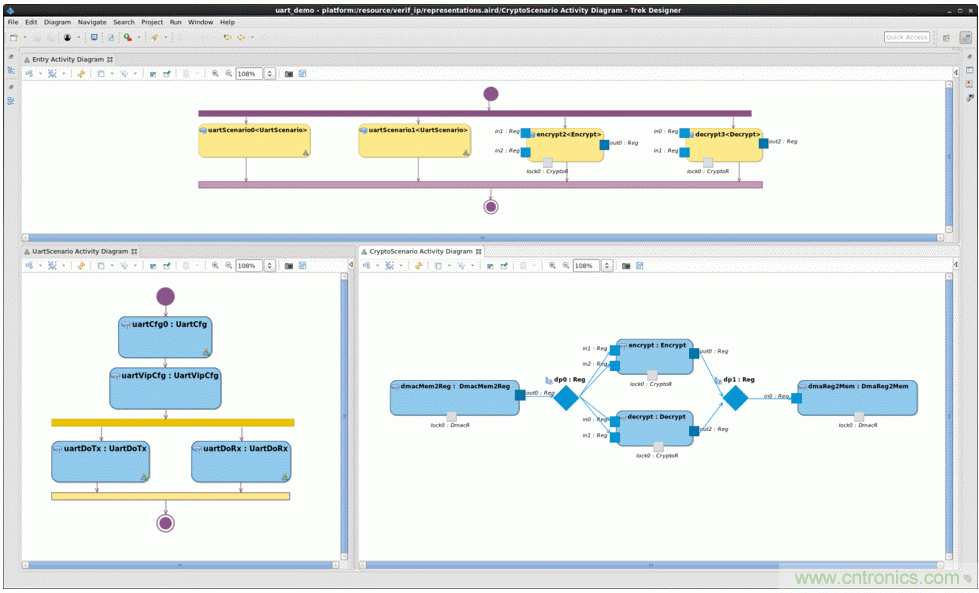

圖6：Breker的TrekDesigner中顯示的PSS圖表創建了模型。在該模型中，“組件”是綠色框，“操作”是淺藍色框，“資源”是深藍色菱形，“鎖”是與“操作”相關聯的灰色框。“操作”塊的輸入和輸出用藍色輸入/輸出端口表示。 （來源：Breker）
Entry操作（頂部）同時安排了兩個UART場景，即加密和解密操作。UART場景（左下方）將為DUT選擇配置，配置VIP以匹配，同時并行執行多個接收和發送操作。加密和解密操作由DMAC傳輸（右下）提供。資源鎖用于確保同一硬件塊上的兩個操作不會同時執行。
整個模型的PSS代碼均由工具生成。每個生成的動作都有一對//用戶代碼開始和//用戶代碼結束標記，標記中間即為動作的詳細描述。重新生成模型時，標記間的代碼會保留。
