一、設計PCB布局圖的要點
1. 關于PCB布局圖
在設計PCB布局圖時，必須“ (1) 防止負阻減少”、“ (2) 防止EMI問題”。
2. 振蕩電路圖案長度
振蕩電路中信號圖案長度應盡可能短，盡可能減少雜散電容/電感。不應在振蕩電路中使用插孔，否則會引起很大的EMI。
3. 振蕩電路周圍圖案的影響
接地或是信號通道不應置于多層電路板的中間層，從而與振蕩電路重疊，因?yàn)檫@樣一來，地面和振蕩電路間的雜散電容將會增加。
雜散電容增大可能會造成振蕩裕量不足，從而造成振蕩停止。信號通道靠近C-MOS逆變器輸入端，會因放大波形噪音而產生EMI。
4. 通過接地圖案的電屏蔽
如果為電屏蔽安排了接地區域，要放置在振蕩電路板背面。將接地圖案放置在中間層，會使振蕩裕量出現上述情況。圍繞振蕩電路的接地圖案不應靠近振蕩電路，以防止產生較大的雜散電容。
前振蕩電路
例如) 零部件的配置例子
例如) 信號線靠近電路
例如) GND區域位于下一層
例如) 圖案長度很長
例如) 在圖案中使用的插孔
二、安裝晶體諧振器的要點
1. 機械應力
在安裝晶體諧振器時，推薦的方法是使用具有光學定位功能的機械，以防止機械應力過大。
在進行批量生產前，請確保使用貼片機進行評估。請不要使用利用機械定位的貼片機。
2. 焊接
通過回流焊接來焊接晶體諧振器。
推薦的焊劑、焊接和焊接剖面參照下表。
推薦的焊劑和焊接方法

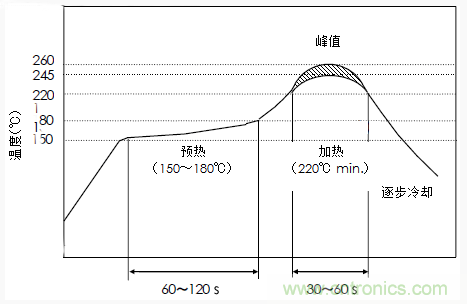

推薦的焊接曲線
※應在元件表面測量。
3. 清洗/涂層
不能在晶體諧振器上進行保形涂層或清洗，因?yàn)樗皇敲芊獾摹?/div>
