【導讀】電子元器件的學習，是每個學習電子的朋友，都必須經歷的一道門檻，不斷地學習才能不斷地進步。本文就著電阻、電容、電位器、三極管、二極管、可控硅等元器件，給大家一一介紹。
電子元器件的學習，是每個學習電子的朋友，都必須經歷的一道門檻，不斷地學習才能不斷地進步。本文就著電阻、電容、電位器、三極管、二極管、可控硅等元器件，給大家一一介紹。
電阻：
指器件或材料對電流的阻礙作用。 在直流電路中，電阻值等于電壓降除以所通過的電流。導線的電阻取決于它的長度、截面積和材料的性質。金屬的電阻最小，絕緣體的電阻最大。電阻的基本單位是歐姆，簡稱歐。利用器材或材料對電流的阻礙作用制成的電子元件。

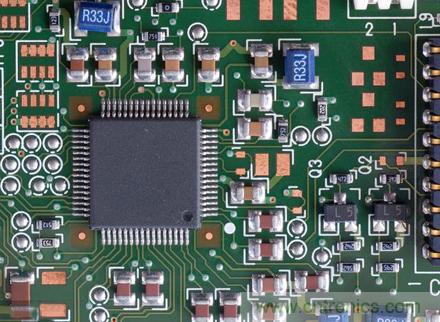

圖中為貼片電阻
常用計算公式：
I=U/R（歐姆定律:導體中的電流跟導體兩端電壓成正比,跟導體的電阻成反比）
I=I1+I2+…+In (并聯電路中電流的特點：干路上的電流等于各支路電流之和)
U=U1=U2=…=Un （并聯電路中電壓的特點：各支路兩端電壓相等.都等于電源電

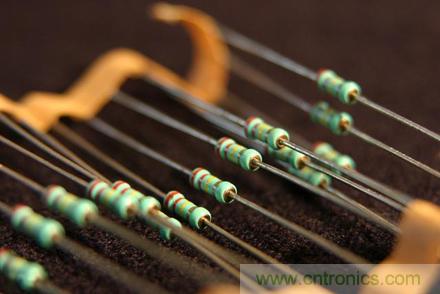

插件電阻
電容：
非導電體的下述性質:當非導電體的兩個相對表面保持某一電位差時(如在電容器中)，由于電荷移動的結果，能量便貯存在該非導電體之中，電容器的俗稱。
●耦合:用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。

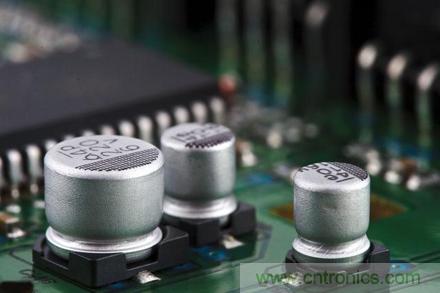

電解電容
●濾波:用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。
●退耦:用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。
●高頻消振:用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。
電容
●諧振:用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。
●旁路:用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域(所有交流信號)旁路電容電路和高頻旁路電容電路。
●中和:用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。
●定時:用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。

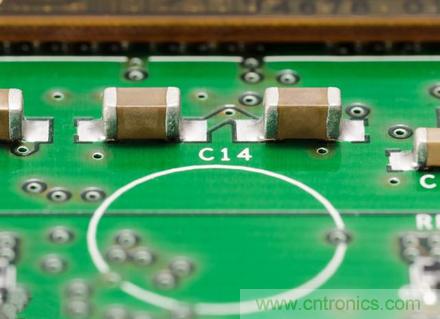

貼片電容
●積分:用在積分電路中的電容器稱為積分電容。在電勢場掃描的同步分離電路中，采用這種積分電容電路，可以從場復合同步信號中取出場同步信號。
●微分:用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類(主要是矩形脈沖)信號中得到尖頂脈沖觸發信號。
●補償:用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。
電容
●自舉:用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。
●分頻:在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。
●負載電容:是指與石英晶體諧振器一起決定負載諧振頻率的有效外界電容。負載電容常用的標準值有16pF、20pF、30pF、50pF和100pF。負載電容可以根據具體情況作適當?shù)恼{(diào)整，通過調整一般可以將諧振器的工作頻率調到標稱值。
電位器：
電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。
電位器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓(外加電壓)成一定關系的輸出電壓，因此稱之為電位器。

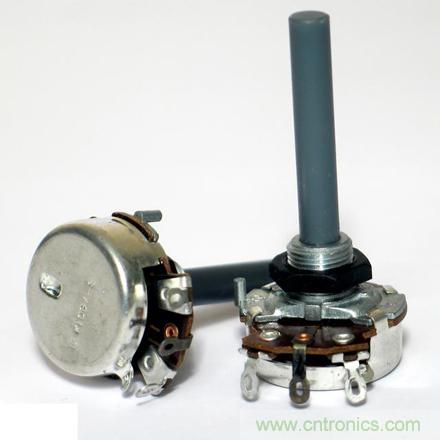

可調電位器
三極管：
三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

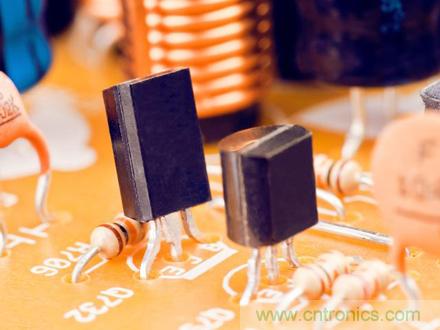

三極管

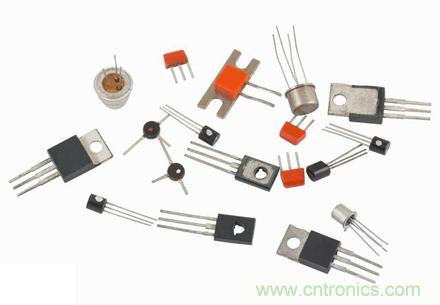

各種型號，三極管
二極管：
二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。

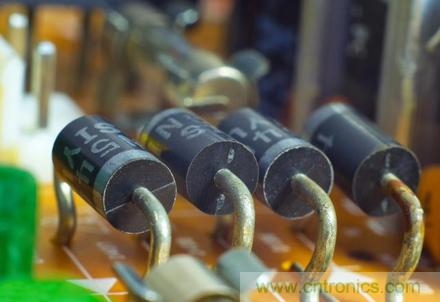

二極管
可控硅：
可控硅又稱晶閘管（Silicon Controlled Rectifier,SCR）。自從20世紀50年代問世以來已經發展成了一個大的家族，它的主要成員有單向晶閘管、雙向晶閘管、光控晶閘管、逆導晶閘管、可關斷晶可控硅閘管、快速晶閘管，等等。
可控硅

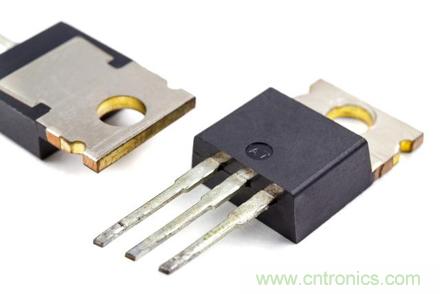

大功率可控硅
晶閘管、可控硅
