【導讀】高壓變壓器是貴重元件，又是易損元件。很有可能出現：高壓線漏電，短路，燒斷。我們還在修理中發現，初級線竟用鋁包線做的，與插片的焊接點常有接觸不良毛病。
1.不通電情況的檢測判斷:用肪用表測量阻值。初級兩端阻值2歐姆, 次級燈絲阻值相接近短接。高壓繞組阻值80~ 120歐姆。不同的變壓器差別明顯。
2.通電檢測判斷:把初級接上220V交流市電,看次級電壓是否在范圍內。燈絲4V左右,高壓2000V ,這里的2000V不好測量。常見的萬用表測量電壓沒有這么高?？赡芡ㄟ^引出電弧初步判斷。這需要經驗。也可以通過測量空載電流電流輔助判斷。微波爐用變壓器控制電流4A左右。
在微波爐不工作時檢查。先將變壓器的連線斷開，用萬用表的電阻檔測。初級繞組2。2歐左右，高壓繞組130歐左右，為正常。高壓繞組一端通地的，要測高壓繞組的電阻，將一個表筆接在底板上；另一表筆接與高壓二極管的連線上。燈絲繞組太粗太短，不好測，也不常壞。
高壓變壓器是貴重元件，又是易損元件。很有可能出現：高壓線漏電，短路，燒斷。我們還在修理中發現，初級線竟用鋁包線做的，與插片的焊接點常有接觸不良毛病。
檢測電容器好壞詳解
1．需將測量儀器設在最高電阻量程；
2．正?，F象：
a．測試電容器兩端子，在短時間內（實跳）顯示導通，然后充電后的電阻大約為10MΩ；
b．端子與外殼的電阻應無窮大；
3．不正常現象：
a．短路電容器始終導通；
b．開路電容器因其10MΩ的內阻而始終顯示大約10MΩ的電阻值；
c．當高壓電容器中的內部線路接線開路，就會顯示一個無窮大電阻。

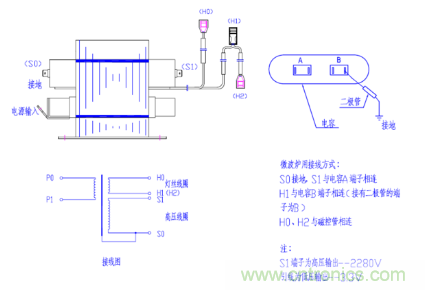

微波爐電容接法圖詳解
請仔細看下這個電路圖，看看文字說明就知道了。
1、左下角是接線電氣圖。有的變壓器次級線圈是引線（S0直接釘在變壓器鐵芯上），圖中的是端子結構，一樣的。
2、燈絲線圈的引線一般是紅色、紅黑、紅白的硅膠線，里面一根1.0線徑的線芯。
要說微波爐的電容器,那是指機內的高壓電容器吧,它表面上有2個接線端子,另外其外殼也算一個接線端子的。 電容器的外殼必須和微波爐機殼可靠連接，機殼必須和電源線的地線可靠連接，電源線插頭地線端必須和插座中的地線可靠接觸 ,插座中的地線必須和電源系統的地線可靠連接；電容器上的2個接線端子，一端接高壓變壓器的高壓輸出端，另一端接到磁控管的高壓輸入端。
