【導讀】從PC出現至今，接口的發展的不斷進化，有些隨著時間的推進已經消失，而其中USB無疑是最經久不衰的接口之一了，從1996年USB1.0出現至今，已經近20年的歷程，而接口速率也從USB1.0發展至USB3.1。
目前市面上最火爆的莫過于USB3.1 TYPE-C接口了，其火爆的原因就是由于世界矚目的蘋果新品發布會上，其最新發布的MacBook端口進行了改變，整個機子沒有任何的其余接口，只帶了一個USB3.1 Type-C接口，也正是因為這樣，這個接口被人們與各大芯片廠商關注，包括Cypress、TI、NXP和Lattice 半導體在內的多家芯片廠商都在忙著推出 USB Type-C芯片。
近日恩智浦推出的業界首個安全型USB Type-C完整解決方案讓人眼前一亮，它通過單個連接器實現了數據和視頻傳輸以及安全、供電等功能的無縫融合。這一創新可為消費者提供安全可靠的即插即用體驗，讓他們在設備上傳輸數據和視頻的同時快速充電。同時恩智浦還為USB Type-C解決方案增加了防偽功能，幫助客戶更好地保護設備，提高USB Type-C配套系統的可靠性和安全性。”
如今設備需要支持的功能越來越多，在小型化趨勢的大前提下，人們希望不增加接口數量，就能滿足多種功能。而USB Type-C可以支持多種不同的協議與功能。例如，蘋果全新的MacBook全機僅搭載了一個USB Type-C接口，將電源、USB數據傳輸、Display Port、HDMI以及VGA等五種功能合一( USB 3.1支持顯示輸出 )。

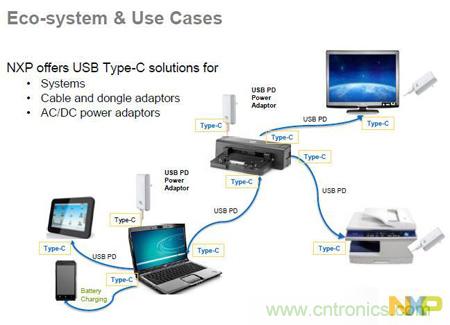

NXP USB Type-C解決方案多功能應用場景
NXP全球高速傳輸接口產品市場總監 吳韶阡
NXP全球高速傳輸接口產品市場總監吳韶阡表示，快速充電已經是很普遍的需求，而無論是USB 2.0的2.5W、USB 3.0的4.5W或BC 1.2的7.5W，都要耗費較長的充電時間。當然，對于筆記本電腦，根本無法通過它們供電或充電。新的USB PD根據可供給的電力設定了10W、18W、36W、60W、100W五級規格。高功率的供電支持，Type-C可以從普通的5V供電提升到20V，從而實現USB快充。
另外，透過USB PD，Type-C接口可以按照不同場景進行有效的電源管理，實現智能調節供電。例如前面提到的通過安全認證限制不被信任的外充設備進行高壓充電；以及當電壓高過預先設定的值時，Type-C接口可以調節到安全的電壓來保護設備。
完整的Type-C安全解決方案：MCU選型
NXP微控制器通用市場產品線經理 林建成
NXP微控制器通用市場產品線經理林建成表示，Type-C接口的性能需求是非常彈性的，此刻在某一應用場景下只做視頻傳輸?shù)腡ype-C接口，在另一應用場景就可能需要同時傳輸視頻信號和USB數據信號，因此在MCU的選型上也要考慮到擴充性。

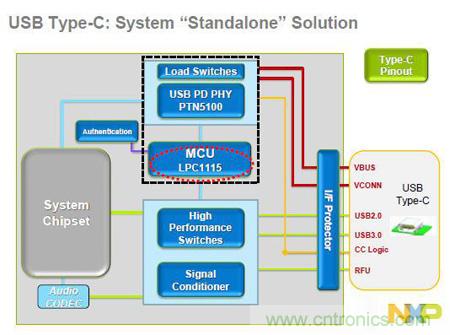

上圖系統端接口方案采用的MCU LPC1115，內核為32-bit的ARM Cortex-M0 (50 MHz)，優勢是相對于8bit的MCU效能更高，同時性價上也比較好。
在電源供電方面，負載開關、微控制器、USB PD PHY負責USB PD的協議溝通。而如果要系統接口支持輸出不同信號，由于接口管腳的受限，就需要高速開關等周邊器件來做支持。信號調節器則能夠?qū)λp信號進行整形，實現更長距離的傳輸，降低誤碼率。另外，開關器件還用于實現正反插功能。

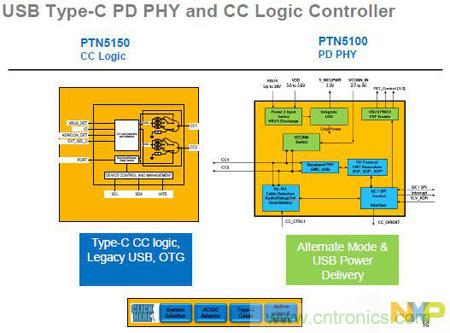

不同的應用場景，不同的復雜度層次，NXP有不同的產品和方案來搭配，為設計者提供達到系統最佳化的方案。下圖中展示了NXP的CC邏輯控制和PD PHY方案。吳韶阡介紹說，如果是低于15W的供電，或者是不需要支持多功能的設計，可以采用簡單的CC邏輯控制；而一個完整的USB Type-C方案就需要使用完整的PD方案，相應的元器件也會增加。
毫無疑問，USB Type-C接口的出現對于移動設備將會起到很重要的作用，從目前來看，USB中的Type-C最有可能成為未來的連接標準，提供數據傳輸、外設連接、顯示輸出等一體化的連接方案。
新MacBook讓人們認識了USB Type-C接口，恩智浦的USB Type-C解決方案讓大家認識了恩智浦是如何解決Type-C接口安全性問題的、也讓大家看到了恩智浦在Type-C領域的領先性，恩智浦也向?qū)崿F(xiàn)“智慧生活，安全連結”的愿景目標又邁進了一步。
