【導讀】AMR傳感器是一種搭配磁鐵使用，利用特定方向磁場帶來的磁阻變化實現檢測的磁傳感器。本文介紹了AMR（磁性）傳感器的基本特性、優勢、與其他傳感方式的差異、比較等。
01 概要
AMR傳感器是一種搭配磁鐵使用，利用特定方向磁場帶來的磁阻變化實現檢測的磁傳感器。
可供選擇的各種靈敏度、尺寸的產品類型豐富，可以根據您的需要選擇最適合的產品。
○ 也有窄靈敏度范圍的高精度產品。
顛倒磁石的S/N磁極，傳感器的輸出信號也不會發生變化。
AMR傳感器產品具有以下特長。
與霍爾IC相比可檢測磁場范圍大，因此具備以下特征。
○ 磁石和傳感器的安裝配置更加靈活。
○ 框體或安裝時許容誤差范圍可以更大。
不同干簧管等結構部件，產品體積更小、更可靠。
02 工作原理
1. 基本特性
AMR的檢測元素是由Ni、Fe組成的強磁性金屬。
工作原理

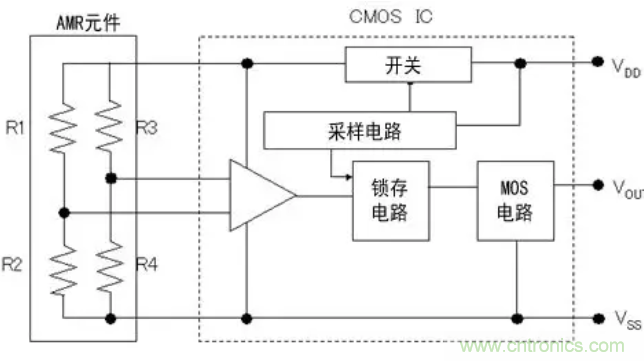

2. 傳感器內部構成圖
○ AMR傳感器是將AMR元素和將其信號轉換乘數字信號的IC集成在一體的產品。
○ 由輸入端 (VDD) ，GND端 (VSS) ，輸出端 (VOUT) 3端子構成。
○ 為了降低消耗電流采用間歇采樣電路。

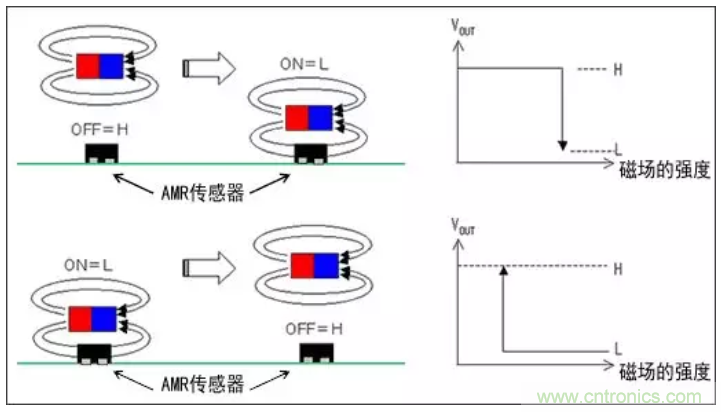

3. 防止間歇電震
○ 為防止間歇電震，設有磁滯區域。
(間歇電震: 繼電器或開關的觸點發生切換的時候，由于非常快速且微小的機械振動會導致發生電子信號斷續，這也是造成電路發生錯誤的原因之一。)
○ 當傳感器接近磁鐵時，磁場強度超過MOP時，VOUT從H變?yōu)長。
○ 當傳感器遠離磁鐵時，磁場強度低于MRP時，VOUT從L變?yōu)镠。
03 AMR傳感器的特長

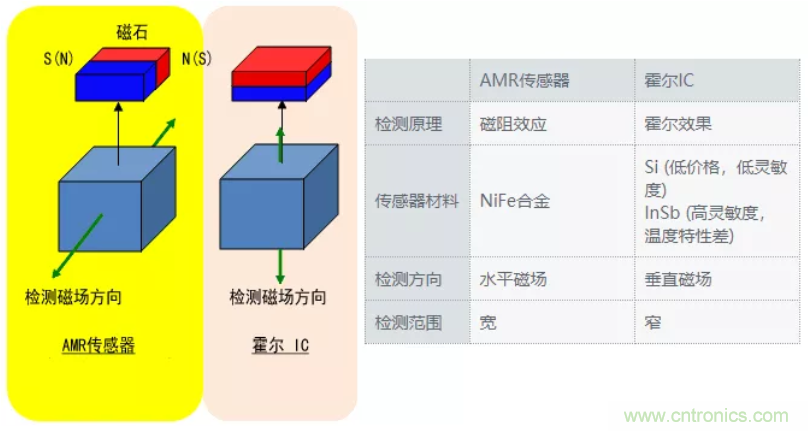

1. 與霍爾IC的區別
○ 參照下圖可以知道，可以被AMR傳感器利用磁場的范圍更大，所以檢測范圍更大。
○ 檢測范圍更大意味著可以吸收框架的公差和安裝時的誤差帶來的影響。與霍爾IC磁鐵相比，也可以將磁鐵設計的更小更薄。
傳感器與磁場的關系

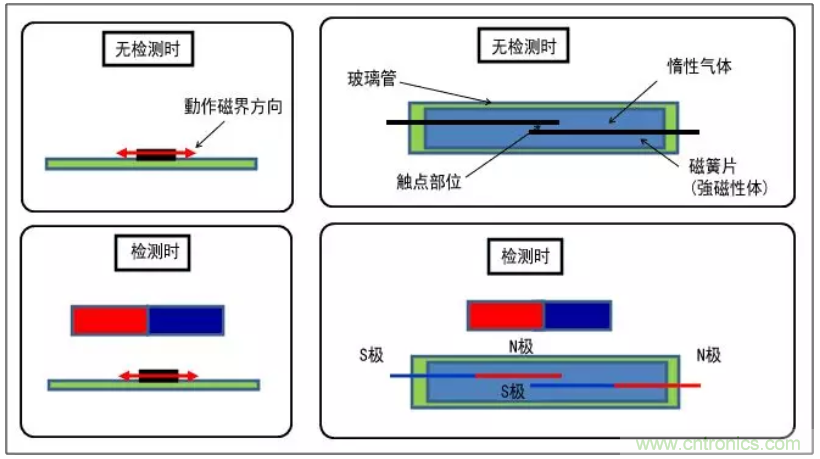

2. 與干簧管的區別
AMR傳感器與干簧管相比具有以下特長:
○ 體積小，價格低。
○ 可低電壓驅動。
○ 非中空封裝，所以耐沖擊和掉落，可靠性高。
