【導讀】隨著智能手機功能的不斷豐富，電池容量呈逐漸增加的趨勢，同時出現“短時間內完成充電”的需求。因此，采用USB Type-C進行快充的方式逐漸增多。

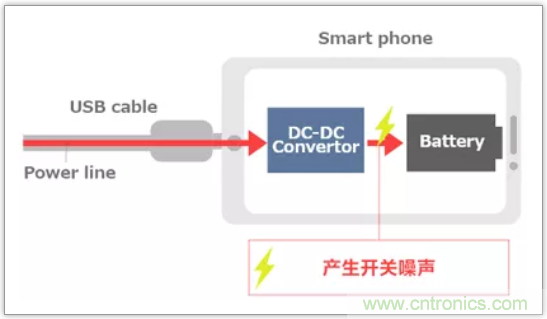

快充系統所使用的DC-DC轉換器通過開關將直流轉換為矩形波以轉換電壓，因此會產生開關噪聲。
快充的充電電流值較大，因此與傳統充電器比較，其開關噪聲問題尤為突出。
快充的噪聲問題
快速充電器產生的噪聲通過基板上的圖案或電纜向空中輻射，并進入本機的無線接收天線，從而使接收靈敏度下降。接收靈敏度下降導致可接收范圍變小或接收速度降低，從而使設備性能下降。

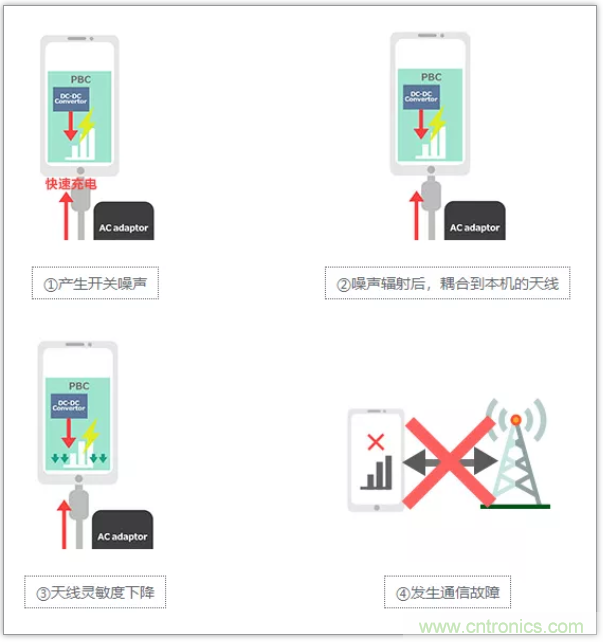

啟動快充后…
噪聲問題案例
下面介紹因快充噪聲導致接收靈敏度下降的例子。

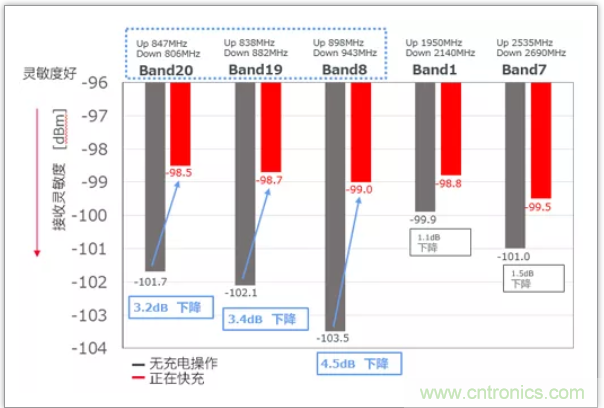

以下數據為快充開始前后的接收靈敏度確認值。條形向下延伸越多，靈敏度越高。
與未充電狀態比較，快充時的LTE low band (700～900Mhz) 接收靈敏度有所下降。
觀察噪聲分布
采用噪聲可視化工具確認問題是否來源于基板上的噪聲。
觀察基板上的噪聲分布及進入天線的噪聲，發現基板上的噪聲譜與耦合到天線的噪聲譜相似。

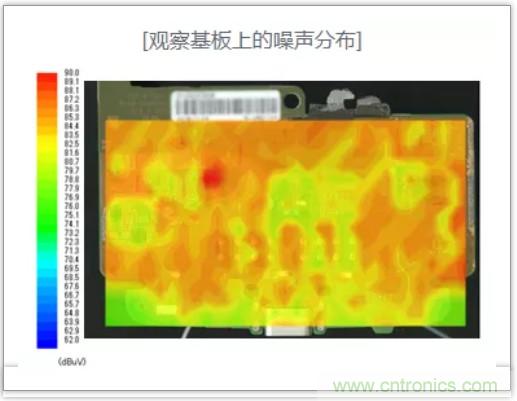

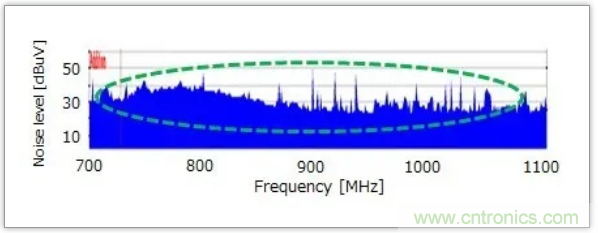

基板上的噪聲譜

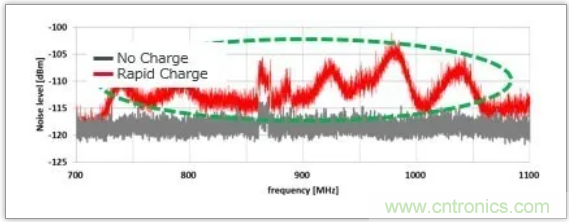

耦合到天線的噪聲
噪聲傳導路徑
經確認，噪聲的傳導路徑如下：DC-DC轉換器產生的噪聲從電源輸出線經過平滑電容器傳導至基板地線，并從圖案向外輻射，最終進入天線。

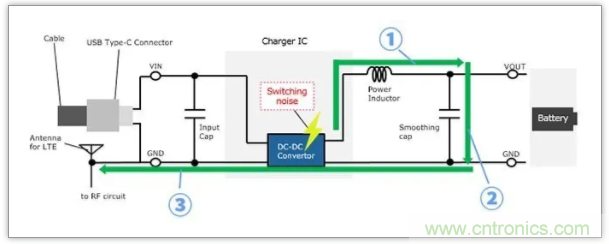

[噪聲傳導路徑]
①噪聲傳導至DC-DC轉換器的輸出線
②噪聲從電源線經過平滑電容器傳導至基板地線
③傳導至基板地線的噪聲從圖案向外輻射，從而降低無線接收靈敏度
靜噪建議
根據剛才的調查結果，可以確認噪聲從DC-DC轉換器的輸出單元產生，推測在輸出單元中插入鐵氧體磁珠會有效果。同樣，輸入單元也容易產生噪聲，因此希望在輸入單元也使用鐵氧體磁珠。
快速充電時會產生大電流，請選用額定電流較高的鐵氧體磁珠。
另外，為應對無線載波頻率噪聲，應選擇高頻特性優良的產品。
推薦的濾波器

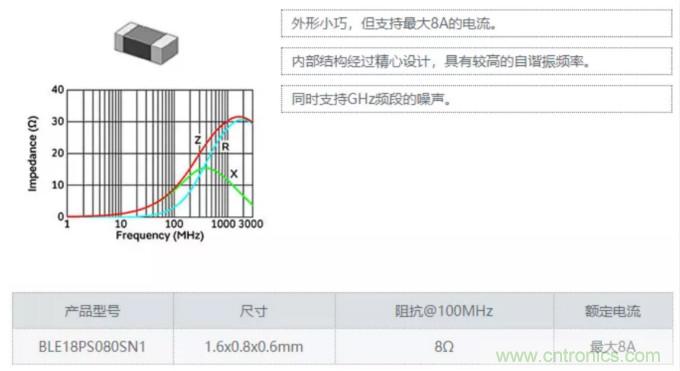

BLE18PS系列最大支持8A，在GHz頻段上可以獲得高阻抗，適合該用途。
確認靜噪效果
在實機上確認了使用鐵氧體磁珠后的靜噪效果。

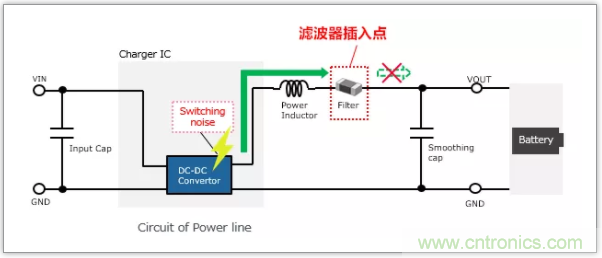

在平滑電容器前插入鐵氧體磁珠BLE18PS080SN1。

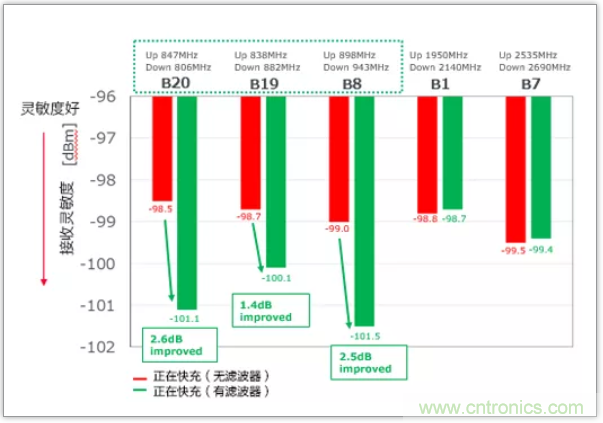

靜噪對接收靈敏度的改善效果
插入鐵氧體磁珠，以確認接收靈敏度的改善程度。
比較插入前后快充期間的靈敏度，可以確認在LTE Low band的700MHz-900MHz上，接收靈敏度有所改善。

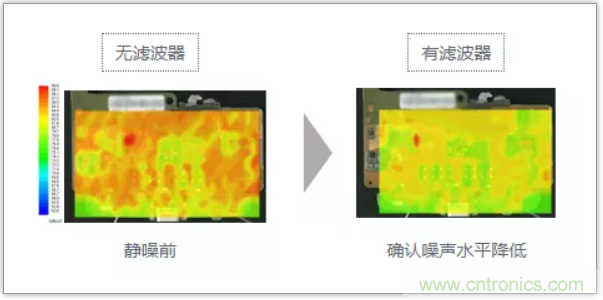

確認靜噪后的噪聲分布變化
通過噪聲可視化工具確認噪聲已減少。
可以確認基板上分布的噪聲水平有所降低。
天線的噪聲水平降低

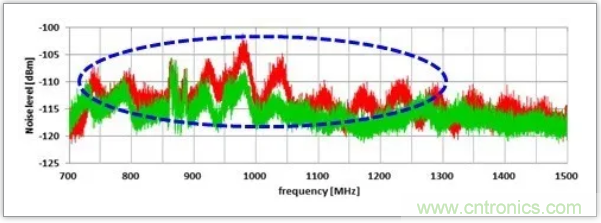

如下圖所示，可以確認進入天線的噪聲水平降低。
（參考）確認插入濾波器的影響

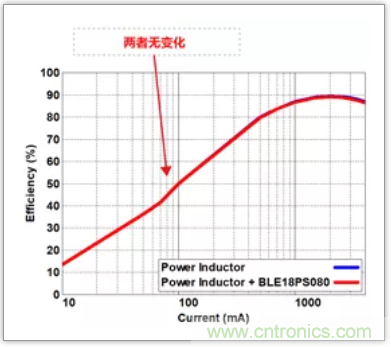

確認插入濾波器是否會影響DC-DC轉換器的效率。發現插入濾波器前后，效率未發生變化，由此可判斷對效率無不良影響。
其他靜噪要點
本次僅在DC-DC轉換器的輸出單元插入了濾波器，建議在輸入單元也插入濾波器。（BLE18PS080SN1）
本次的驗證示例中未出現問題，但有時輸入側也會因開關噪聲而出現問題。

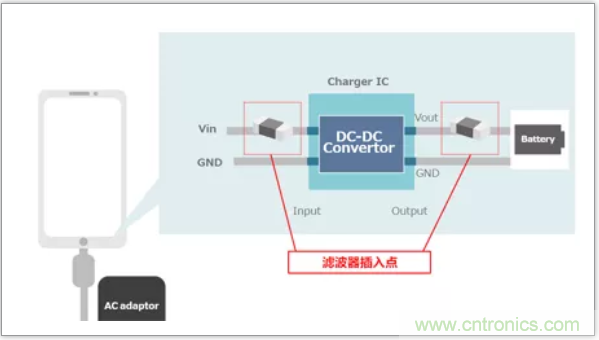

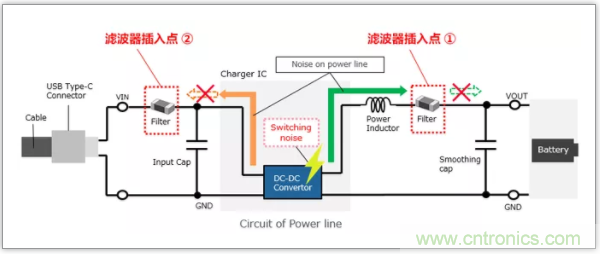

濾波器插入點① 充電器IC的輸出單元 (平滑電容器前)
濾波器插入點② 充電器IC的輸入單元 (輸入電容器前)

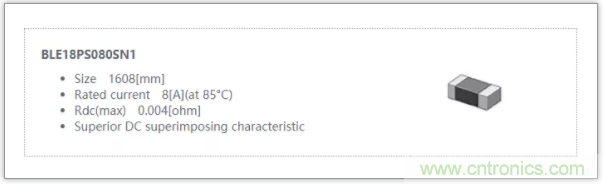

本次介紹的噪聲濾波器
BLE18PS080SN1
