【導讀】記得看過一個關于微波爐安全性的文章，其中訪問了美國某一著名大學的物理系教授，教授說不可能有微波從微波爐里泄露出來的，因?yàn)槲⒉t是一個只有一面開口的鐵盒子，而且在開口的那一面（即微波爐的門）裝有金屬網，網眼遠遠小于微波爐里電磁波的波長（~12cm）。
根據電磁波理論，電磁波無法穿過直徑比波長小的金屬孔。但是也許是因?yàn)槔碚撝屑僭O(shè)的金屬是沒有電阻的導體，而實際金屬并非這么優良的導體；而且微波爐產生的微波功率巨大（數百瓦量級），所以總有一些泄露出來。

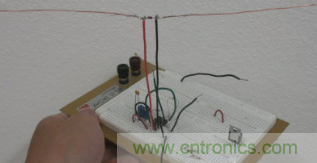

最近看到一篇文章，講如何制作一個簡易的微波接收器來探測這些泄露的電磁波。裝置非常簡單但是可以體現很多物理含義，于是我也做了一個（如下圖）。
接收裝置是一個簡單的偶極天線。偶極天線的中間有一個高頻二極管（1n4148）起到整流作用，即把接收到微波頻率信號轉換成準直流。再送到一個運放組成的電壓放大（~100倍），然后用萬用表讀出直流電壓值。注意我們把它轉換成直流的原因是因?yàn)槿绻苯佑涗浳⒉l段的信號，需要非常昂貴的儀器。

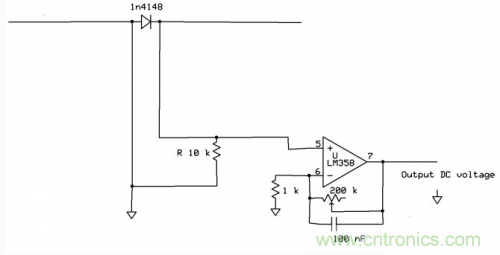

電路如下圖。
DC的輸出電壓還可以用LM358上的另一個運放在進行一次放大。圖中的100nF電容起到對整流后的電信號進一步濾波的作用。
這樣就大功告成啦！我們可以把它放到微波爐附近來探測泄露出來的微波強度。

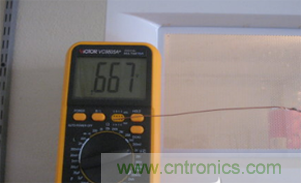

微波爐未開之前：
微波爐啟動之后（注意微波爐里應放入一杯水吸收微波，防止燒壞微波驢）：
打手機產生的電磁波也能被這個裝置探測到。不過手機輻射產生的效果遠遠小于微波爐泄露的電磁波的效果。我們平時都非常提防手機的輻射，可見微波爐才是更應該值得注意的微波輻射源。
