【導讀】本文比較使用三軸加速度傳感器與使用單/雙軸加速度傳感器有什么優點，以及如何使用Digi-Key的技術資源來加速設計進程。
本系列相關文章：
△ 兩個設計要點+三個技術資源：加速度器傳感器應用必讀！
△ 都是用加速度傳感器檢測傾斜角，雙軸比單軸器件強在哪兒？
三軸加速度傳感器的優點
全面掌握物體的運動狀態
雙軸加速傳感器可以保證XY平面上的傾斜角檢測。但是在實際應用中，很難保證傾斜只發生在XY平面。加上第三條軸之后，便可全面掌握物體的運動狀態。三軸加速度傳感器除了像雙軸加速度傳感器一樣，可以分別計算出在XY平面、YZ平面、XZ平面的傾斜角外。還可以計算出每條軸與參考位置的夾角。圖1， XYZ三軸與參考位置的夾角。
圖1：XYZ三軸與參考位置的夾角
θ 水平面與X軸夾角
Ψ水平面與Y軸夾角
Φ重力矢量與Z軸夾角
引入?yún)⒖嘉恢玫母拍睿话惆褏⒖嘉恢迷O(shè)置為：z軸上重力分量為1，而XY軸上沒有重力分量的位置。此時θ、Ψ、Φ的角度為0。通過計算θ、Ψ、Φ三個角度，便可知道物體的運動狀態。
圖2：XYZ三軸與參考位置的夾角計算公式
檢測傾斜角：三種加速度傳感器比較
該使用哪種加速度傳感器，應根據具體的應用要求而定，比如檢測傾斜角范圍、檢測對象在XYZ三軸運動上是否有限定、檢測精度要求等等。
使用Digi-Key技術資源加速設計進程
尋找加速度傳感器匹配評估板
靈活應用評估板，可以達到事半功倍的效果。
舉個例子， ADI三軸加速度傳感器ADXL355BEZ配套的評估板可以在Digi-Key的產品頁面中配用欄中找到匹配的評估板EVAL-ADXL355Z。也可以通過ADI加速度傳感器選擇與開發板選擇頁面中最后一欄中找到對應的開發板。

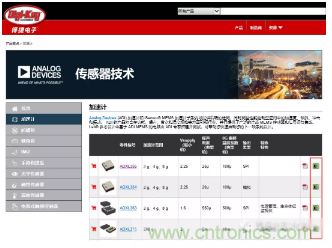

圖3：ADI加速度傳感器選擇與開發板選擇頁面
>> 更多加速度傳感器開發板
加速度傳感器符號庫與封裝庫
KiCad是一種開源免費的電子設計自動化 (EDA) 工具，能滿足基本的原理圖與PCB板設計功能，Digi-Key推出自己的Digi-Key KiCad 電子元器件庫，幫助加速設計進程。其中包括多個ADI加速度傳感器的原理圖庫與封裝庫。舉例：ADI的 ADXL335BCPZ-RL7。
圖4：Digi-Key KiCad符號庫 - ADI ADXL335BCPZ-RL7

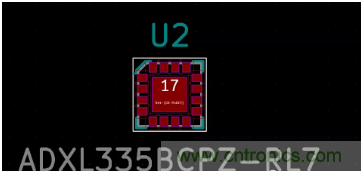

圖5：Digi-Key KiCad封裝庫 - ADIADXL335BCPZ-RL7
>> KiCad 免費工具介紹與下載
>> Digi-Key KiCad 電子元器件庫
本文小結
本系列文章僅僅討論了檢測傾斜角一個方面的應用。如果在實際應用中需要考慮更多的應用，通常要收集分析整理各個方面的信息。此時三軸加速度傳感器的功能往往是單軸/雙軸加速度傳感器無法替代的。
來源：Digi-Key 作者： Alan Yang
