【導讀】精密有源全波整流器是一種經典的模擬應用。這一主題有許多不同的實現方法，每種方法都有自己的所謂優勢。但是，(幾乎)所有有源全波整流器設計都需要一個電路元件，那就是帶有匹配電阻的反相器，以將其增益設置為精確的-1.0。在這種拓?fù)渲校鞯膶ΨQ性依賴于電阻所匹配的精度，并且不可能比其更好。例如，圖1是一個眾所周知的(真正的經典！)設計，其中運算放大器U1b充當反相器，R1和R2充當其匹配的增益設置電阻。除非R1=R2，否則負Vin偏移時整流器輸出不大可能等于正Vin偏移的輸出。
精密有源全波整流器是一種經典的模擬應用。這一主題有許多不同的實現方法，每種方法都有自己的所謂優勢。但是，(幾乎)所有有源全波整流器設計都需要一個電路元件，那就是帶有匹配電阻的反相器，以將其增益設置為精確的-1.0。在這種拓?fù)渲校鞯膶ΨQ性依賴于電阻所匹配的精度，并且不可能比其更好。例如，圖1是一個眾所周知的(真正的經典！)設計，其中運算放大器U1b充當反相器，R1和R2充當其匹配的增益設置電阻。除非R1=R2，否則負Vin偏移時整流器輸出不大可能等于正Vin偏移的輸出。

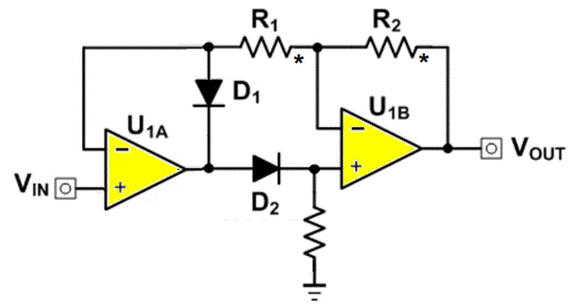

圖1：傳統精密整流器設計，其中R1和R2是所匹配的對稱電阻。
對于正Vin輸入，D1關閉且D2導通，為電路建立不受電阻值影響的非反相單位增益：Vout/Vin=+1。
對于負輸入，僅當R2=R1時，D1導通，D2關閉，U1b變?yōu)榉聪嗥鳎鲆鎂out/Vin=–R2/R1=-1。否則，不會產生整流對稱性差的問題。
圖2顯示了另一種(不太常規的)設計。但無論是否非常規，這里Q2和Q3充當反相器，匹配的增益對稱電阻R1和R2的運行方式與圖1中一樣。

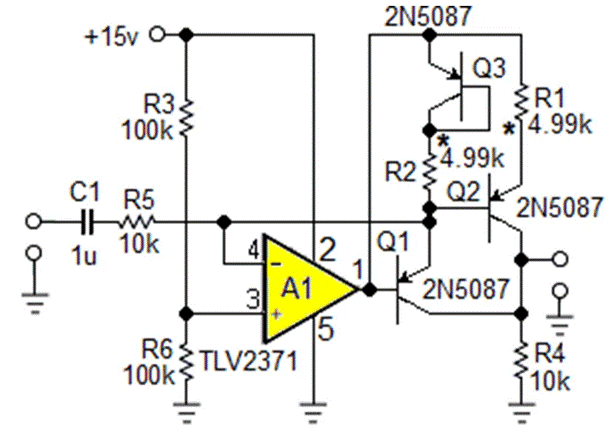

圖2：采用分立電路反相器的非傳統整流器仍然使用對稱設置的電阻器：R1和R2。
但現在，為了打破這種千篇一律，讓我們來看看圖3。請注意，它沒有匹配電阻器。下面是這個整流器的工作原理。

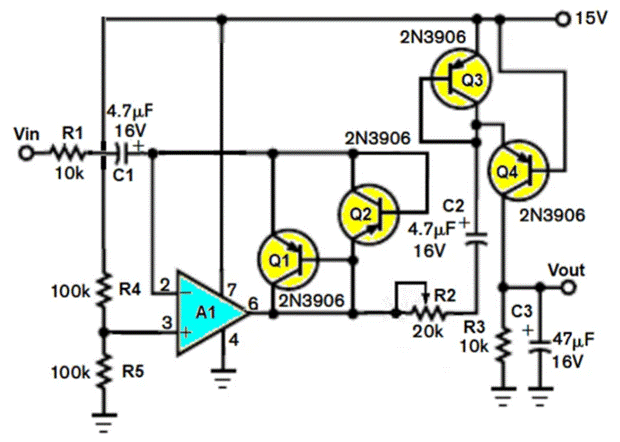

圖3：沒有匹配對稱電阻的非常規精密整流器設計。
Q1和Q2提供簡單的交叉補償，以抵消Q3和Q4的Vbe下降。因此，負Vin偏移由A1反相，并由Q4輸出到濾波器R3C3。同時，正Vin偏移使Q3導通，累積的電荷以電壓形式存儲在C2上，該電壓被添加到隨后的相反極性半周期中，Q3和Q4充當簡單的全波電荷泵。最終結果是：
Vout = Avg(Abs(Vin)) R3 / R2 / R1
因此，只要晶體管Vbe匹配得當，就具有精確的整流對稱性。
(原文刊登于EDN美國版，參考鏈接：Peculiar precision full-wave rectifier needs no matched resistors，由Ricardo Xie編譯)
