60V動作電壓、1A輸出電流、內置驅動FET同步整流降壓。
特瑞仕半導體株式會社（東京都中央?yún)^(qū)，代表董事：木村岳史，以下簡稱特瑞仕）開發了全新的降壓 DC/DC轉換器XC9711系列。
XC9711 系列具備高耐壓、低紋波以及耐高溫特性，即使在不穩定的24V輸入條件下，也能穩定輸出低紋波的3.3V / 5V電壓。此外，該系列對輸入過沖及高溫環境具有很強的耐受能力，可在最高125°C的環境溫度下正常工作，適用于FA傳感器以及工廠、樓宇設備的安防設備等廣泛的工業應用領域。
XC9711系列采用內置Nch–Nch驅動FET的自舉式同步整流降壓DC/DC轉換器結構。輸入電壓范圍為4.5V～60V，輸出電壓可在2.5V～18.0V之間設定，最大輸出電流為1.0A，可提供高效率且穩定的電源。工作頻率為800kHz，通過MODE引腳可選擇PWM控制或PWM/PFM控制模式。
在PWM模式下，無論負載大小，開關頻率保持恒定，便于進行噪聲對策；在PWM/PFM模式下，可從輕負載到重負載范圍實現高效率。該系列在60V輸入等級中實現了小型化解決方案尺寸（10.8 × 8.2 mm），兼顧小型化、低功耗以及輕負載高效率，可有效降低設備待機功耗。用本產品替代中高耐壓LDO，可解決發熱問題同時減少PCB面積。

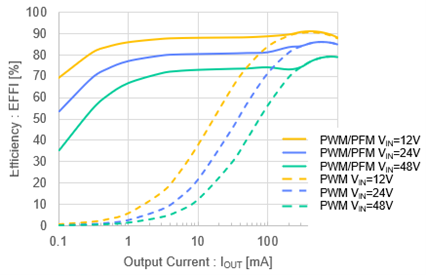

圖1. XC9711系列效率圖
XC9711系列具備60V高耐壓、節省空間以及輕負載高效率等易用特性，適用于 FA 設備、工業設備及各類傳感器等廣泛領域。
可通過外接電阻即可調整輸出電壓設定值，所以同一型號產品可用于多條電源線路。在EN/SS引腳外接電阻和電容后，可實現比內部軟啟動更長的軟啟動時間調節。內置了Power Good功能，可監測輸出電壓狀態。結合軟啟動外調功能與Power Good功能，可輕松構建電源時序。
在保護功能方面，內置電流限制、輸出過電壓保護、熱關斷以及LX引腳短路保護，確保安全可靠的使用。
今后，特瑞仕將繼續緊跟市場需求，快速開發創新產品，為構建更繁榮的社會貢獻力量。
圖2. XC9711系列實裝電路板
?XC9711系列產品詳細信息
https://product.torex.com.cn/cn/series/xc9711
https://product.torex.com.cn/cn/news/product/20251218_3487
