【導讀】WFM 系列為 Vishay Dale 部門推出的新型汽車級別檢流電阻，由于采用了獨特的銅片散熱技術，該系列檢流電阻的額定功率高達 2W（2010尺寸）和3W（2512尺寸），同時 5mΩ 至 500mΩ 的阻值范圍，可以為工程師的設計提供極大的靈活性和簡便性。今天，我們將圍繞 WFM 系列檢流電阻在降額和穩定性等方面的一些問題，進行深入的探討。
問：
在選型時我注意到，WFM 系列電阻能夠提供較高的功率、更高的工作溫度，以及長期的穩定性，下面想就以下幾個問題請教一下：

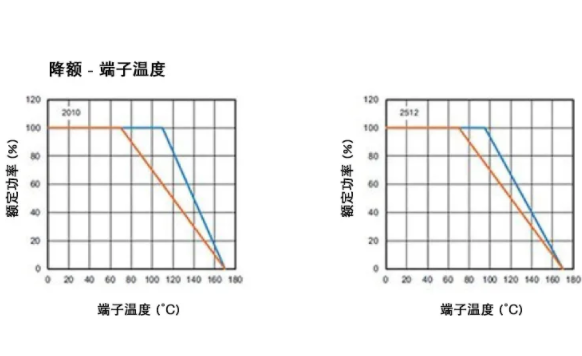

(1)下面這個產品降額圖，圖中橙色和藍色曲線分別代表什么含義？
(2)WFM 電阻保持長期穩定性的原因是什么？
(3)WFM 電阻在裝配漂移方面的表現如何？是否有這方面的數據？
首先回答第一個問題 上述曲線是基于標準電氣規范第一頁所列的端子降額功率，兩個圖表中分別列出了 2010 和 2512 尺寸的 WFM 電阻的降額曲線，并且僅列出了最高額定功率。
例如：對于 2010 尺寸，藍色線 = 3 W（端子溫度小于等于70℃）；橙色線 = 2 W（端子溫度小于等于110℃）。
針對第二個問題 由于 WFM 電阻所用的電阻合金材料之一是鎳鉻合金，與銅錳合金 (185℃) 相比，鎳鉻合金在較高的工作溫度 (220℃) 下具有出色的穩定性，由此為應用帶來了兩個好處：
首先，WFM 能夠承受更高的溫度且在產品壽命內減少了阻值漂移。
其次，與競爭對手相比，在相同的電阻值下 WFM 的電阻合金材料質量更大，因此具有更高的脈沖能力。
同時，銅基底銅箔電阻在相同的電阻值下具有更高的額定功率，并且具有長期穩定性。
接下來回答第三個問題 WFM 的電阻范圍比 WSL 電阻要高，因此電阻裝配漂移不會成為一項主要影響因素。較小的焊料內阻相對于 WFM 本身的阻值而言，造成的影響也相對較小。一般來講，電阻阻值在 5 mΩ 及以下時，電阻裝配漂移將成為一項更重要的影響因素；而 WFM 電阻值通常不小于 10 mΩ。
最后我們總結一下WFM電阻的優勢特性：
強脈沖承受力：由于其橫斷面合金材料厚度較大，因此比常規薄膜技術具有更強的脈沖承受能力。
低噪音：由于采用連續的金屬層而非如厚膜中采用的玻璃和金屬混合漿料，因此與其他技術相比，其噪音更低。
低延遲：高效的熱設計可最大程度地減少熱點，并提高高功率下的長期穩定性；無需降低額定值。
