【導讀】我們知道被供電芯片實時需要的電流大小也是不一樣的，那么在需要電源芯片輸出不一樣電流大小的時候，芯片的輸出電壓有什么變化呢？我們肯定想無論電源芯片輸出多大的電流，電壓都恒定的保持為額定電壓，但是事實上是這樣嗎？？我們還是像之前的文章一樣，采用同樣的LDO電源模型（LM2941）進行仿真，我們通過改變?cè)撃Ｐ偷妮敵鲭娏鲝?0mA到400mA時，我們來觀察輸出電壓的變化情況。

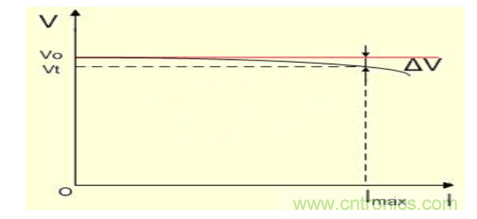

負載調整率這個指標主要用來評判LDO電源的性能，主要描述負載電流變化時輸出電壓的穩定，如下：

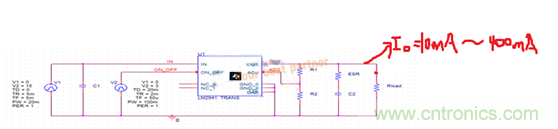

我們知道被供電芯片實時需要的電流大小也是不一樣的，那么在需要電源芯片輸出不一樣電流大小的時候，芯片的輸出電壓有什么變化呢？我們肯定想無論電源芯片輸出多大的電流，電壓都恒定的保持為額定電壓，但是事實上是這樣嗎？？我們還是像之前的文章一樣，采用同樣的LDO電源模型（LM2941）進行仿真，我們通過改變?cè)撃Ｐ偷妮敵鲭娏鲝?0mA到400mA時，我們來觀察輸出電壓的變化情況。

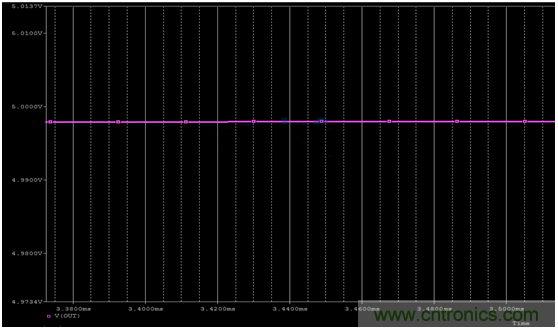

10mA輸出電流時，輸出電壓為4.99V。

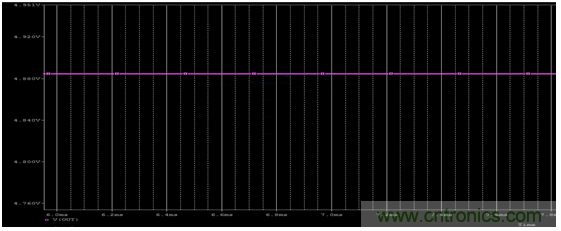

400mA輸出電流時，輸出電壓為4.89V。
得到在400mA時差別為0.1V左右，對照該芯片文檔，該仿真結果滿足要求。
如果使用DC-DC電源，情況又是怎么樣呢？我們?nèi)允褂弥暗腡PS5430模型進行仿真。

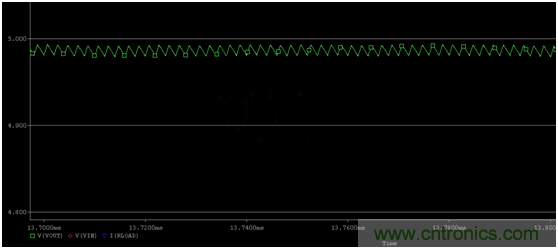

輸出10mA電流時，該電源輸出電壓為5.13V。
輸出400mA電流時，該電源輸出電壓為4.97V。
從10mA到400mA差別達到0.16V，大于LDO電源。而且需要注意的是，一般DC-DC電源輸出能達到幾A到幾十A，這樣平攤的話，輸出更高的電流，電壓差勢必會更高。
說到這里，大家可能會問，如果LDO電源也輸出那么高電流的時候還不是一樣比較差？答案是.....LDO電源一般不可能有那么高的電流輸出，為什么呢？繼續以LM2941模型進行下面的仿真。

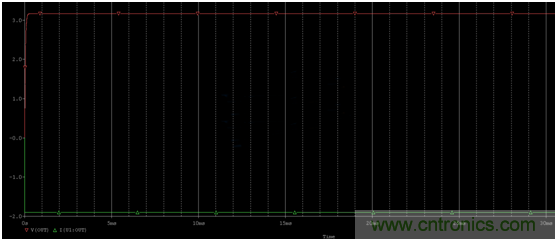

假設需要LM2941輸出3A的電流（通過減小負載電阻），仿真得到的結果是：

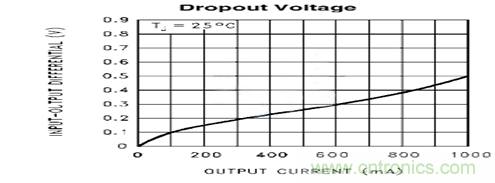

結果只能輸出3V多的電壓，電流也只有不到2A。查看該芯片文檔，發現最大輸出電流僅為1A，因此上述的仿真本身就是不成立的。
（來源：一博自媒體，作者：黃剛）
