【導讀】上一篇文章講述了關于MOS管如何使反激電源達到90%的效率，本文從變壓器入手，詳解了變壓器的設計，以及對反激電源效率的作用。本文由資深達人整理的反激電源設計經驗，希望能夠?qū)Υ蠹矣兴鶐椭?
圖1

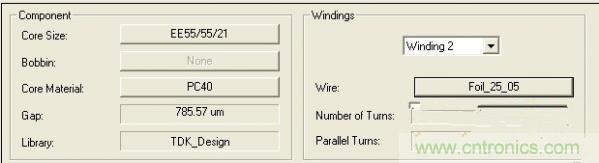

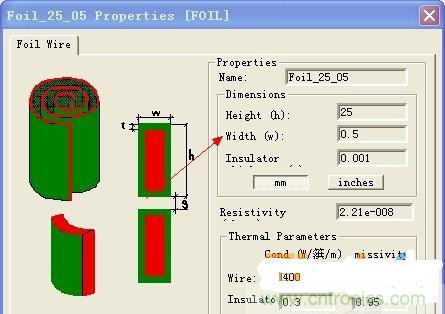

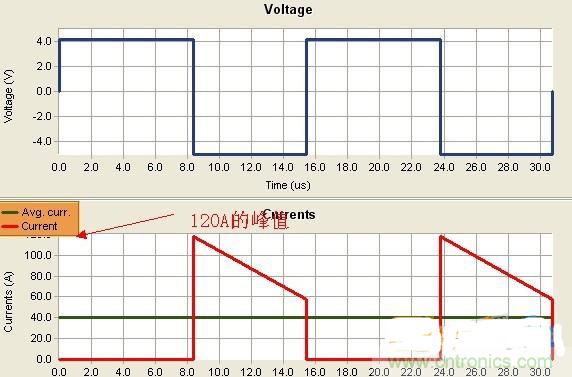

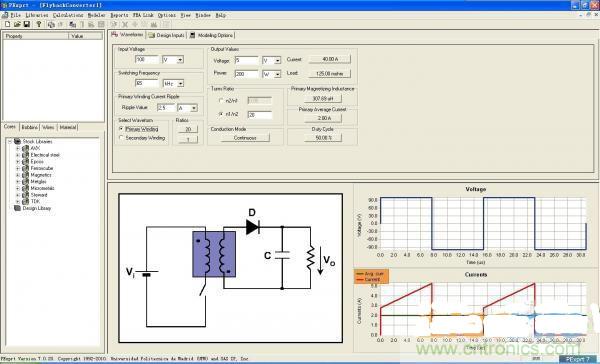

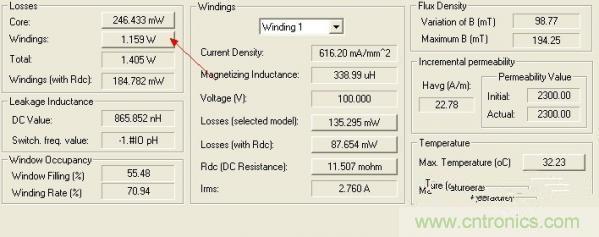

如圖1所示，打開PExprt，輸入我們要設計的參數，先看看情況。然后調整好砸比和紋波率，看下CCM模式次級電流峰值。

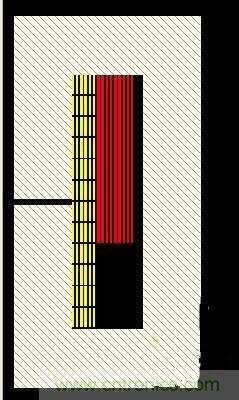

圖2
圖3
圖4
圖5
圖6
圖7
[page]
現在目前準備用兩種方案同步設計下：
1、雙端反激式，每個變壓器輸出20A，同步整流。
2、雙端反激式，每端初級串聯，次級獨立輸出各10A，這個方法要評估初級串聯的平衡性，肖特基輸出。
下面放出兩種方案的原理圖。

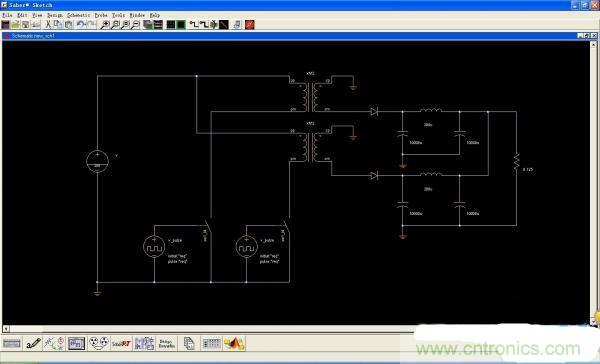

先來看第一個方案的簡易原理圖，這樣便于在saber中仿真評估。
圖8
首先這個產品就是要選定一個合適的頻率，頻率越高，磁芯就可以選的越小，輸出電容和電感也可以做小。但是隨之而來的EMC問題，開關損耗等又不得不考慮。所以從90年代開始，主流開關電源都停留在幾十K的頻率范圍，現在電源都在拼效率，壽命，功能，成本等。
既然要選頻率，就得說說頻率影響了電源中的什么：依然按照焦耳算法來解釋。
在不考慮損耗的情況下做理論分析：
一個電源的功率W，推算出沒微秒需要的傳遞的功率為uJ，200W的就200uJ。
對于不同頻率的變壓器，周期T，電感量L不同。每微秒傳遞的平均功率相同，占空比也設為100%相同。對于變壓器傳遞的功率=1/2UIt。

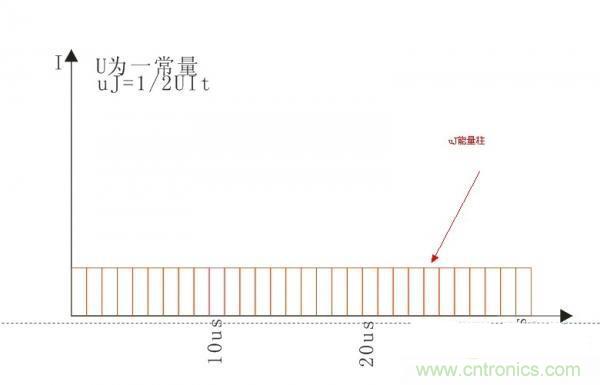

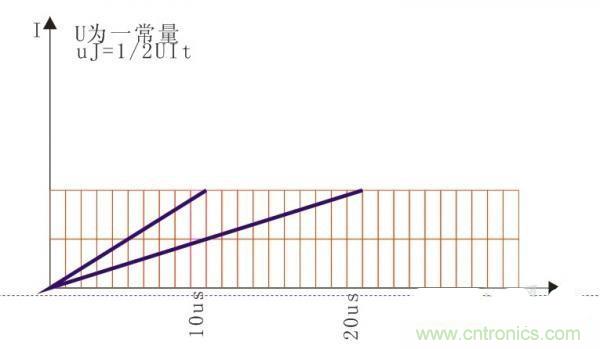

現在建立一個幾何圖形：
圖9
[page]
為了簡化分析，假設占空比100%(實際電源穩態不會出現，省去占空比換算)則看出斜率如下圖。
圖10
從前一節仿真磁芯已經得出，斜率越陡峭，剩磁越高，實際上肌膚效應也是如此。但是這里指考慮到電流，不同頻率下的變壓器燒制匝數不一樣，匝數一樣的氣隙就不一樣。
根據這個公式，頻率越低的需要存儲的能量越多，頻率較低的變壓器要么加大氣隙，要么改變匝數N，當改變匝數N的時候引起安匝數變化，就引起磁通量變化而需要更大的磁芯。
根據這個公式，頻率越低的需要存儲的能量越多，頻率較低的變壓器要么加大氣隙，要么改變匝數N，當改變匝數N的時候引起安匝數變化，就引起磁通量變化而需要更大的磁芯。
關于頻率變化引起的變化總結出兩點：
1、電流斜率不同，頻率低的斜率小，遲滯回線窄。
2、單次存儲能量不同，頻率低的需要存儲更多能量，需要更大的磁芯。
