【導讀】逆變器憑借著其高的轉換效率，啟動快，安全性能好等特點被廣泛應用月各個領域。而關于逆變器的電路設計方案也是有很多。工程師們有福了，一位資深工程師拿出來自己多年來的積蓄，將分享給大家他碰到的很有價值的逆變器的電路設計，共有12款電路，大家可以隨意挑選，學習！
12款很有價值的逆變器的電路設計，大家可以隨意挑選，學習！

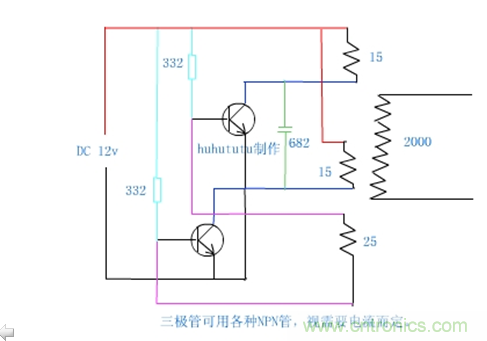

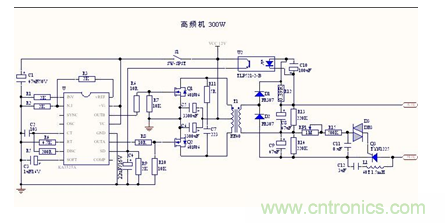

第一種逆變器電路：

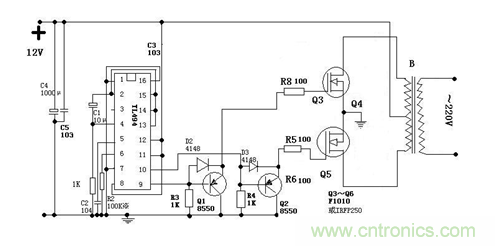

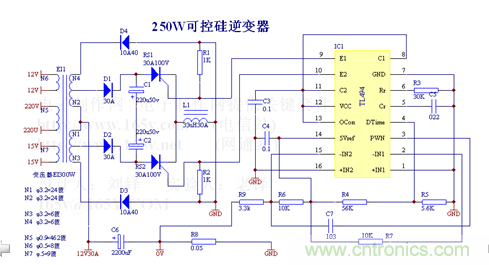

第二種逆變器電路：

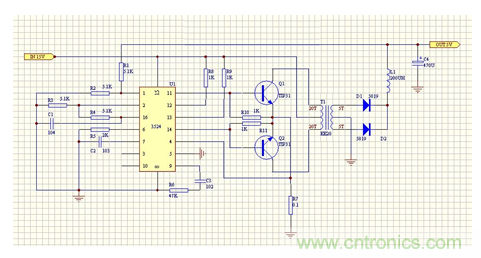

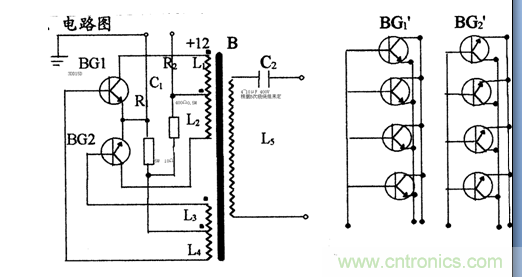

第三種逆變器電路：

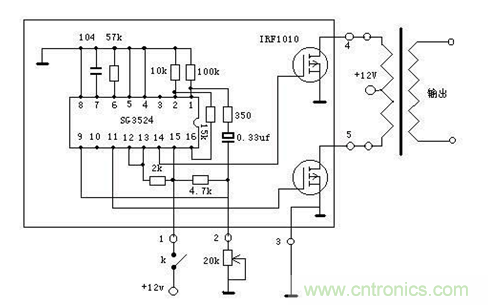

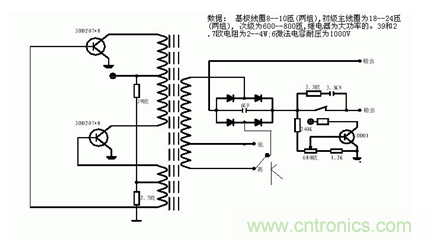

第四種逆變器電路：

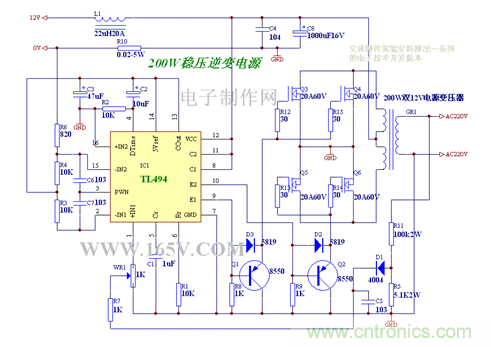

第五種逆變器電路：

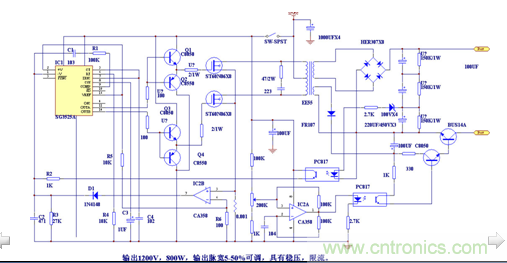

第六種逆變器電路：

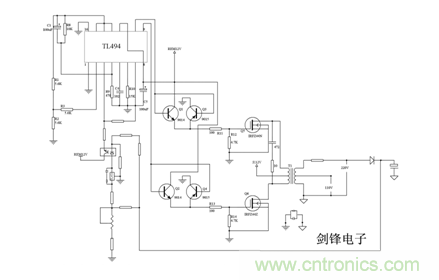

第七種逆變器電路：

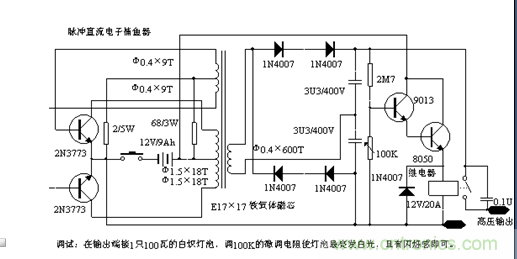

第八種逆變器電路：
第九種逆變器電路：
第十種逆變器電路：
第十一種逆變器電路：
第十二種逆變器電路：
