【導讀】電源是主機的心臟，為電腦的穩定工作源源不斷提供能量。對于不同定位的電源，它的輸出導線的數量有所不同，但都離不開花花綠綠的這9種顏色：黃、紅、橙、紫、藍、白、灰、綠、黑。
健全的PC電源中都具備這9種顏色的導線（目前主流電源都省去了白線），它們的具體功能相信還有不少網友搞不清楚，今天就給大家詳細的講解一下。

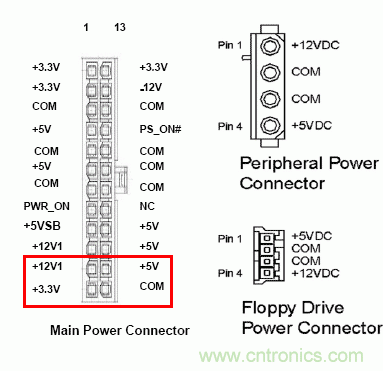

圖1：電腦電源20針接口，電源24針接口
黃色：＋12V
黃色的線路在電源中應該是數量較多的一種，隨著加入了CPU和PCI-E顯卡供電成分，+12V的作用在電源里舉足輕重。
+12V一直以來硬盤、光驅、軟驅的主軸電機和尋道電機提供電源，及為ISA插槽提供工作電壓和串口設備等電路邏輯信號電平。+12V的電壓輸出不正常時，常會造成硬盤、光驅、軟驅的讀盤性能不穩定。當電壓偏低時，表現為光驅挑盤嚴重，硬盤的邏輯壞道增加，經常出現壞道，系統容易死機，無法正常使用。偏高時，光驅的轉速過高，容易出現失控現象，較易出現炸盤現象，硬盤表現為失速，飛轉。目前，如果+12V供電短缺直接會影響PCI-E顯卡性能，并且影響到CPU，直接造成死機。
藍色：－12V
-12V的電壓是為串口提供邏輯判斷電平，需要電流不大，一般在1A以下，即使電壓偏差過大，也不會造成故障，因為邏輯電平的0電平從-3V到-15V，有很寬的范圍。
紅色：＋5V
＋5V導線數量與黃色導線相當，＋5V電源是提供給CPU和PCI、AGP、ISA等集成電路的工作電壓，是電腦中主要的工作電源。目前，CPU都使用了+12V和+5V的混合供電，對于它的要求已經沒有以前那么高。只是在最新的Intel ATX12V 2.2版本加強了+5V的供電能力，加強雙核CPU的供電。它的電源質量的好壞，直接關系著計算機的系統穩定性。
白色：－5V
目前市售電源中很少有帶白色導線的，白色-5V也是為邏輯電路提供判斷電平的，需要電流很小，一般不會影響系統正常工作，基本是可有可無。
橙色：＋3.3V
這是ATX電源專門設置的，為內存提供電源。最新的24pin主接口電源中，著重加強了+3.3V供電。該電壓要求嚴格，輸出穩定，紋波系數要小，輸出電流大，要20安培以上。一些中高檔次的主板為了安全都采用大功率場管控制內存的電源供應，不過也會因為內存插反而把這個管子燒毀。使用+2.5V DDR內存和+1.8V DDR2內存的平臺，主板上都安裝了電壓變換電路。
紫色：＋5VSB（+5V待機電源）
ATX電源通過PIN9向主板提供＋5V 720MA的電源，這個電源為WOL(Wake-up On Lan)和開機電路，USB接口等電路提供電源。如果你不使用網絡喚醒等功能時，請將此類功能關閉，跳線去除，可以避免這些設備從+5VSB供電端分取電流。這路輸出的供電質量，直接影響到了電腦待機是的功耗，與我們的電費直接掛鉤。
綠色：P－ON（電源開關端）
通過電平來控制電源的開啟。當該端口的信號電平大于1.8V時，主電源為關；如果信號電平為低于1.8V時，主電源為開。使用萬用表測試該腳的輸出信號電平，一般為4V左右。因為該腳輸出的電壓為信號電平。這里介紹一個初步判斷電源好壞的土辦法：使用金屬絲短接綠色端口和任意一條黑色端口，如果電源無反應，表示該電源損壞。現在的電源很多加入了保護電路，短接電源后判斷沒有額外負載，會自動關閉。因此大家需要仔細觀察電源一瞬間的啟動。
灰色：P－OK（電源信號線）
一般情況下，灰色線P-OK的輸出如果在2V以上，那么這個電源就可以正常使用；如果P-OK的輸出在1V以下時，這個電源將不能保證系統的正常工作，必須被更換。這也是判斷電源壽命及是否合格的主要手段之一。
認識導線種類作用是DIY玩家的必修課，是菜鳥用戶晉級的必經之路，大家掌握了電源導線種類可以更清晰的認識電源的輸出規格，方便大家選購電源和排除故障。
[member]
[page]
24針電源針腳定義
1、+3.3V；2、+3.3V；3、地線；4、+5V；5、地線；6、+5V；7、地線；8、PWRGD（供電良好）；9、+5V（待機）；10、+12V；11、+12V；12、2*12連接器偵察；13、+3.3V；14、-12V；15、地線；16、PS-ON#（電源供應遠程開關）；17、地線；18、地線；19、地線；20、無連接；21、+5V；22、+5V；23、+5V；24、地線
ATX 12V電源
4針（2*2）接口，提供直接電源供應給CPU電壓調整器，幸好，它沒有進一步提升針腳數目，換言之，CPU的功耗雖大，還是在可控制范圍之內。1、地線；2、地線；3、+12V；4、+12V
為了降低CPU供電部分的發熱量，廠商們對電源回路也進改進，以往兩個MOSFET管為一組進行供電，6個就是三相電源，現在，某些主板使用了四個MOSFET管為一組，兩組電源供電。把來自兩顆MOSFET管的熱量，平攤到四顆上，無論從降低主板供電元器件的溫度，還是最大可提供的電流強度來說，都有一定的好處。我們不能從兩相少于三相，就說新主板的設計差。
預備電源
4針（1*4）接口，為PCI Express x16顯卡提供電源，1、+12V；2、地線；3、地線；4、+5V
8針（2*4）接口，并非所有915/925主板都有這個預備電源接口，只在某些高端主板上才可以看到。
對于i915/925主板，常見有兩種供電搭配：一是24針主電源+ATX 12V，這樣可以提供144W的電能供主板使用。二是20針主電源+ATX 12V+預備電源，主電源和預備電源每個提供72W，總共也是144W。
按照英特爾的規格，它為每個插卡提供2A的+5V電流，如果使用6條擴展槽+PCI Express x16的全負載形式，它們不能超過14A，否則再強的電源亦無法提供足夠的電量，過高的電流可能會導致主板的燒毀D型接口，四根線，中間兩根黑線是地線，紅線是5V，黃線是12V；CPU風扇黑線接地，紅線接12V，另外一根線是測速線，可以不接。就是說，這個風扇完全可以接在D型電源接口上，測速線空著不接就行
橙色3.0V
紅色5V
黑色接地
黃色+12v
紫色5VSB
棕色P.G（信號）
蘭色-12V
白色-5V
綠色 PS-ON紅色：代表+5V電源線（主板、硬盤、光驅等硬件上的芯片工作電壓）。
黃色：代表+12V電源線（硬盤、光驅、風扇等硬件上的工作電壓，和-12V同時向串口提供EIA電源）。
橙色：代表+3.3V電源線（直接向DIMM、AGP插槽供電）。
灰色：代表P.G信號線（電源狀態信息線，它是其他電源線通過一定電路計算所得到的結果，當按下電腦開頭鍵后，這個信號表示電源良好可以開機無信號說明有故障主板自動監測）。
藍色：代表-12V電源線（向串口提供EIA電源）。
白色：代表-5V電源線（軟驅鎖相式數據分離電路）。
紫色：代表+5V StandBy電源線（關機后為主板的一小部分電路提供動力，以檢測各種開機命令).
綠色：代表PS-ON信號線（主板電源開／關的信號線，未接通時有一定電壓）
黑色：系統電路的地線
紅色：代表+5V電源線（主板、硬盤、光驅等硬件上的芯片工作電壓）。
