中心議題：
- 由單相APFC組合成三相APFC的幾種方法
解決方案：
- 由三個分別帶隔離DC／DC變換的單相PFC并聯組成
- 由三個單相PFC在輸出端直接并聯組成
- 兩個單相PFC組成的三相PFC電路
- 由矩陣式DC／DC變換器構成
功率因數校正(Power Factor CorrecTIon，簡稱PFC)技術，尤其是有源功率因數校正(Active Power FactorCorrection，簡稱APFC)技術可以有效的抑制諧波，單相APFC技術的研究比較成熟，已有不少商業化的專用控制芯片，如UC3854，IRll 50，LTl508，ML4819。與單相功率因數校正整流裝置相比，三相PFC整流裝置具有許多優點：(1)輸入功率高，功率額定值可達幾千瓦以上；(2)單相PFC整流裝置輸入功率是一個兩倍于工頻變化的量，但在三相平衡裝置中，三相輸入功率脈動部分的總和為零，輸入功率是一恒定值，三相PFC整流裝置輸出功率的脈動周期僅為單相全波整流的三分之一，脈動系數低，因此可以使用容量較小的輸出電容，從而可以實現更快的輸出電壓動態響應。
三相APFC技術正成為眾多學者研究的重點，但其實現有一定的困難，而且還未見成熟的專用控制芯片。若能將單相APFC電路簡單整合成一個三相APFC電路，將能充分利用成熟的單相控制芯片，制作出滿足要求的三相APFC裝置。下面介紹幾種由單相APFC組合成三相APFC的方法。
1 由單相APFC組合成三相APFC的幾種方法
單相PFC組合成三相PFC的技術優勢是：
(1)無需研究新的拓?fù)浜涂刂品绞剑芍苯討?yīng)用發展比較成熟的單相PFC拓?fù)洌约跋鄳?yīng)的單相PFC控制芯片和控制方法；
(2)電路由多個單相PFC同時供電，如果某一相出現故障，其余兩相仍能繼續向負載供電，電路具有冗余特性；
(3)由于單向模塊的使用，因此需要更少的維護和維修，而且有利于產品的標準化；
(4)與三相PFC相比，不需要高壓器件等。
下面將對由單相PFC實現三相PFC的幾種方法分別進行介紹。
1)由三個分別帶隔離DC／DC變換的單相PFC并聯組成的方法

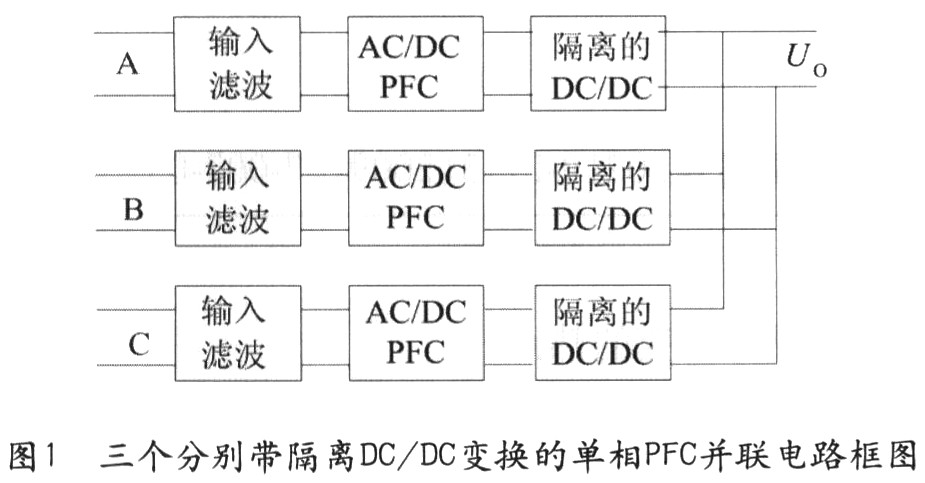

每個單相PFC后跟隨一個隔離型DC／DC變換器，DC／DC變換器輸出端并聯起來，形成一個直流回路后向負載供電，如圖1所示。此類電路即可采用三相三線制接法，也可用三相四線制的接法，很靈活且很簡單。而且此類電路都可設計成單級形式，從而減少功率等級且動態響應比較快。但該類電路由三個完全獨立的單相PFC及DC／DC變換器組成，由于需3個外加隔離的DC／DC變換器，因此用的器件比較多，成本較高。
[page]
(1)單相PFC電路由全橋電路構成

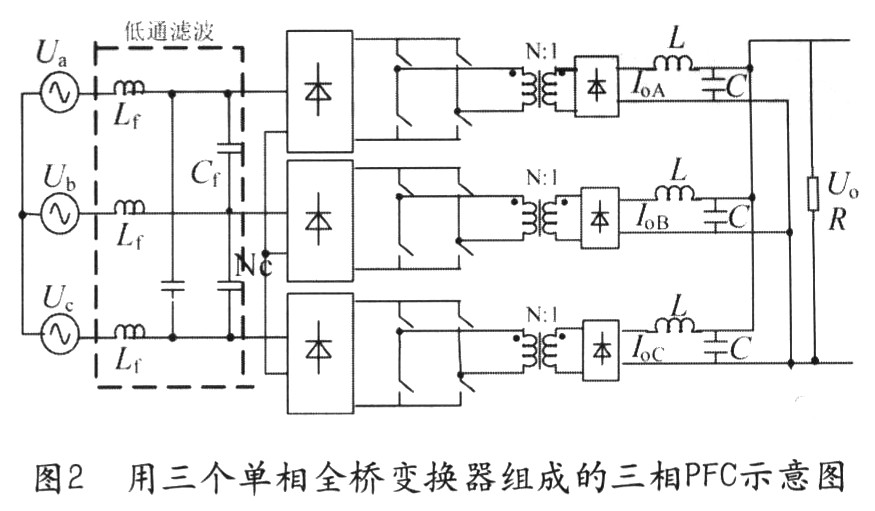

圖2電路的特點是DC／DC的開關控制比較簡單，相對于其它電路更適合于大功率場合的應用。但是由于隔離變壓器反射電壓的影響，全橋電路相對于反激電路來說有更高的電流失真。
(2)單相PFC電路由Buck電路構成

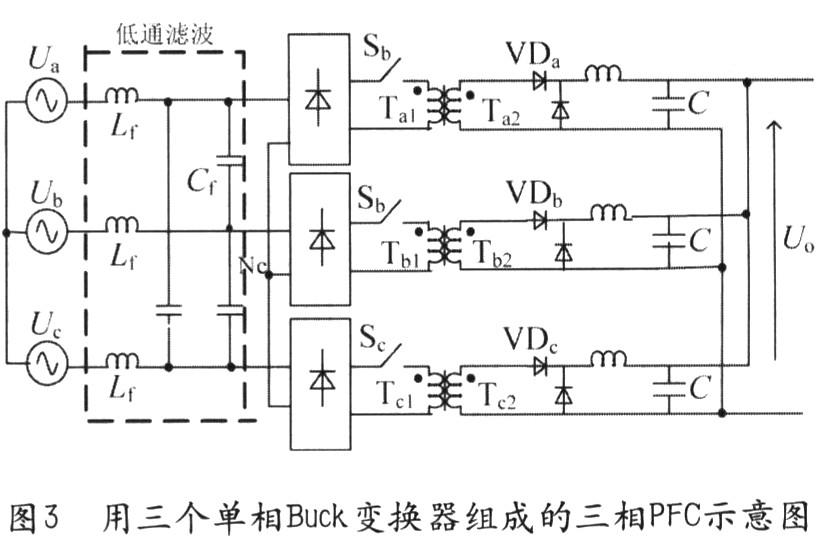

圖3用三個單相Buck變換器組成的三相PFC示意圖，圖3所示Buck型電路的結構比較簡單，同全橋電路相似，由于隔離變壓器反射電壓的影響，其相對于反激電路來說也有較大的電流失真，但其諧波仍可以限定在比較低水平，達到IEC—1000的要求。另外，其可實現的功率等級的大小不如全橋高，但比反激式電路要大。
(3)單相PFC電路由反激電路構成

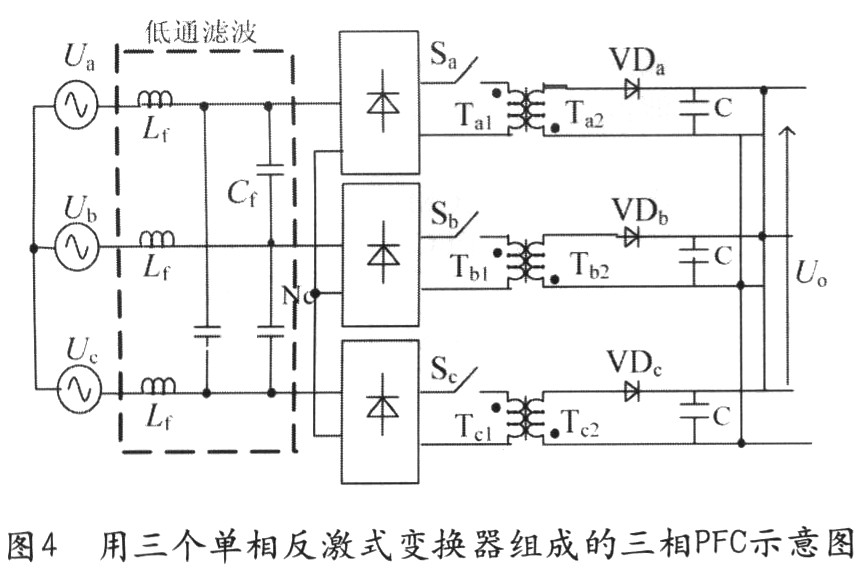

圖4所示反激式電路有比較接近正弦的相電流，而且功率因數也更接近于單位功率因數。由于其本身的結構特點，所以不必以增加電壓為代價即可達到隔離的作用。但相對于前兩種電路其功率不容易做大。
[page]
(4)單相PFC電路由SEPIC電路構成

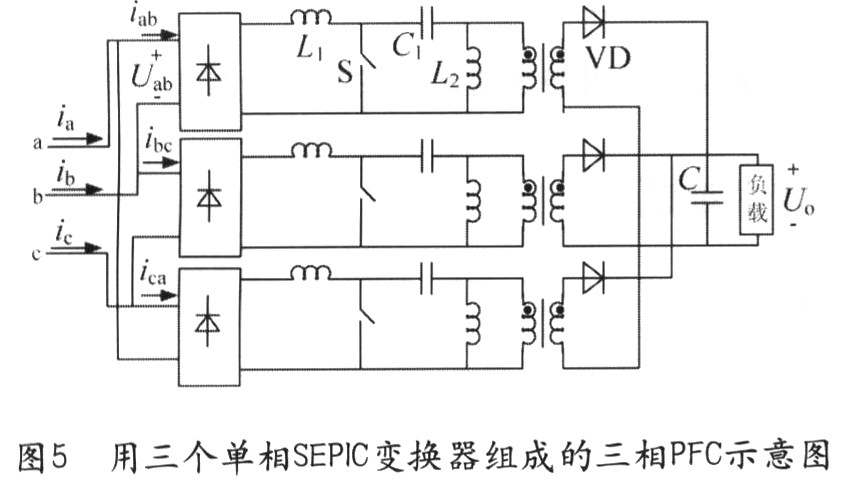

在Boost變換中，傳統的隔離在此種情況下的應用并不理想，因?yàn)樵陔娏鬟B續情況下，器件將產生高的電壓應力，在電流斷續情況下將產生較大的輸入電流失真。圖5所示的電路是用隔離SEPIC電路組成的三相PFC電路，SEPIC變換器的輸入端類似于Boost電路，因此具有Boost電路的優點，如有低的輸入電流失真和更小的EMI濾波器。在輸出端SEPIC電路像反激式變換器，從而不必以增加電壓為代價達到隔離的作用。
2)由三個單相PFC在輸出端直接并聯組成的方法

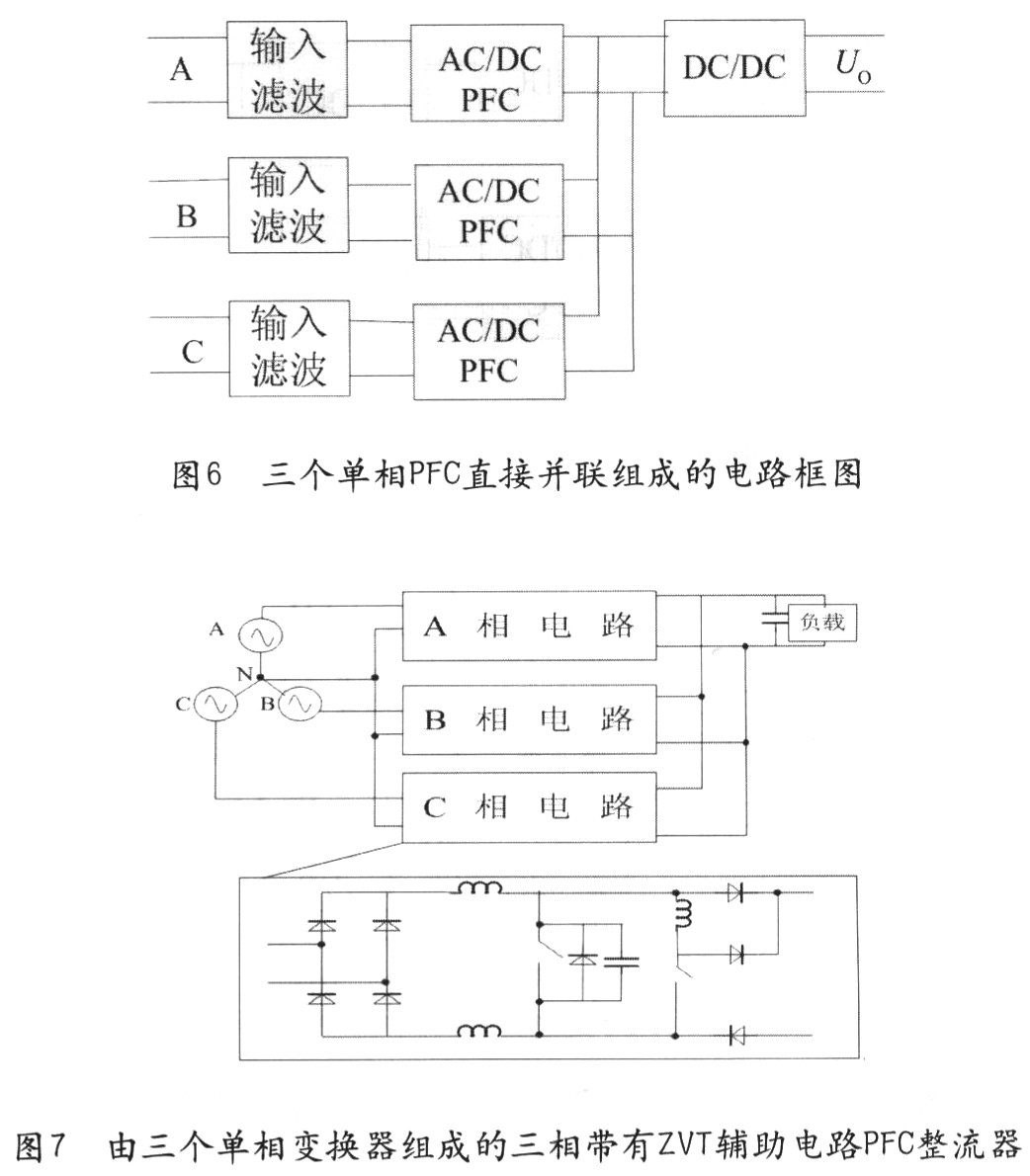

圖6是將3個單相PFC變換器在其輸出端直接并聯而成的，因此結構相對較簡單。由于該電路是三個單相。PFC變換器在輸出端直接并聯而成的，各相之間存在較嚴重的耦合。下面給出一種其相應的電路，如圖7所示，電路中三個單相PFC之間存在相互影響，即使加入隔離電感和隔離二極管后也不能完全消除這種影響，導致電路的效率和輸入電流THD指標有所下降，所以在大功率場合很少應用，但在中小功率場合有一定的使用價值。
[page]
3）由兩個單相PFC組成的三相PFC電路

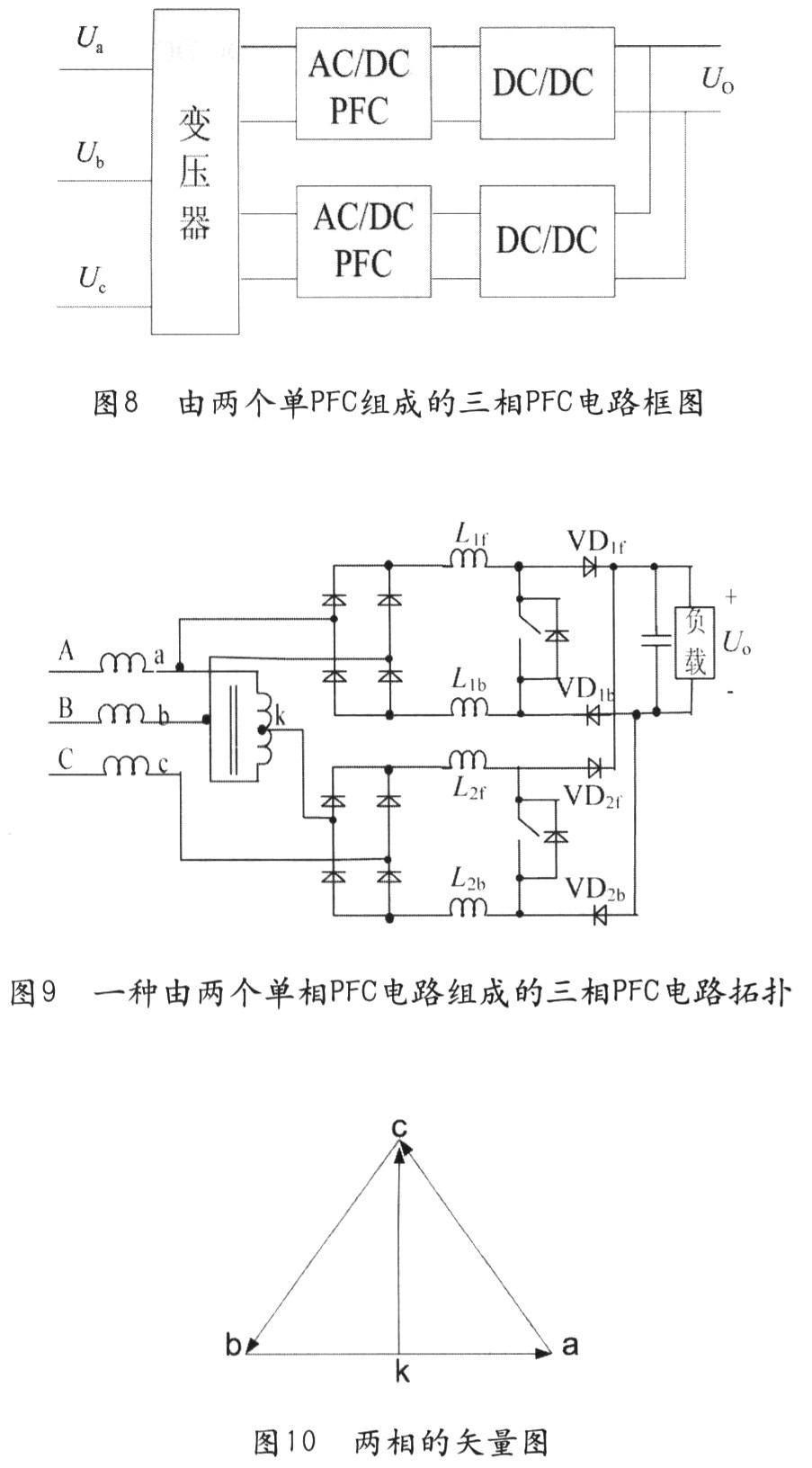

圖8是由兩個單相PFC組成的三相PFC電路框圖，圖9是其一種實際的應用電路圖，工作原理是，三相輸入電壓Ua，Ub，Uc(相位相差120°)。通過帶有中心抽頭的變壓器變成兩相電壓Uab和Uck(相位相差90°)，Uab和Uck。的矢量圖如圖10所示。
通過這樣的變換，就變成兩個三相單開關PFC的并聯。盡管|Uab|≠|Uck|，但采用適當控制可以使兩個電路平分輸出電壓，這一特性能夠抵消電容中的低頻紋波，從而有效地減少電容的溫升，延長電容的壽命。因?yàn)槊總€(gè)電路獨立工作，所以兩個功率開關的開通和關斷互不影響。不足是不能在整個負載范圍實現功率因數校正等。
[page]
4)由矩陣式DC／DC變換器構成的方法

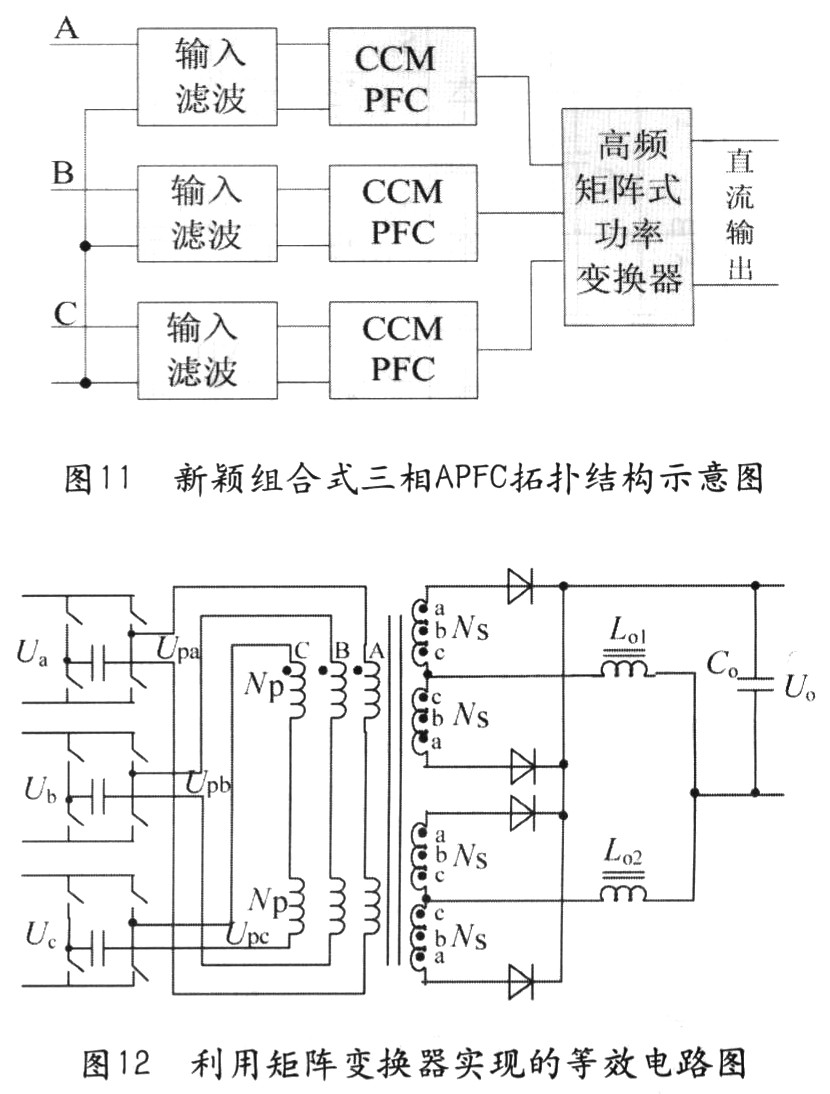

新穎組合式三相APFC拓?fù)浣Y(jié)構示意圖如圖11所示，該電路由三個單相PFC電路組合而成，與前面所介紹的三相組合式PFC電路極其相似，不同點在于，該電路中三個單相PFC的輸出并不是直接將三個單相直流輸出電壓并聯，而是通過高頻矩陣式功率變換器，使三個單相PFC直流輸出耦合成一路直流輸出。該電路的關鍵在于引入了矩陣變壓器技術，充分利用了矩陣變壓器磁耦合原理。其等效電路圖如圖12所示。
三個單相PFC經逆變后的交變電壓相位、頻率、幅值相同，通過三相矩陣高頻變壓器的耦合、變壓及隔離，輸出所需要的直流電壓。三個單相PFC獨立性比較強，輸出之間相互電氣隔離，解決了三個單相PFC之間相互影響的圖12利用矩陣變換器實現的等效電路圖這一技術難題。
2 結束語
三相PFC整流電路遇到的一個很大的難題就是三相之間的耦合，上述各種方法已分別對此難題進行了相應的解決。每相分別加隔離DC／DC的做法雖然可以解決此問題，但其代價就是使電路所用的器件增多。隔離電感和隔離電容的加入可以對耦合加以抑制，而且在中小功率場合也有一定的實用價值。通過矩陣變換器實現的電路解決了這一技術難題，三個單相PFC獨立性比較強，輸出之間相互電氣隔離。當然代價也是使用器件相對較多。但是考慮到由單相PFC實現三相PFC的種種優勢，上述各種方法還是有一定應用前景。
