本文以MAX1561升壓轉換器和MAX1573電荷泵為例，對兩種轉換架構進行比較。文中評估了每種轉換器的優點，所得出的結論有助于系統設計者選擇正確的方案。MAX1561和MAX1573幾乎是在同一時期、在同一工廠、采用相同工藝設計的，開關頻率均為1MHz，適合進行對比。
電路復雜性：電荷泵略占優勢
圖1給出了兩種方案的電路圖，兩個電路都只有幾個簡單的外部元件，但升壓轉換器需要電感和肖特基二極管(有些升壓轉換器內部集成肖特基二極管，但通常會降低效率)。

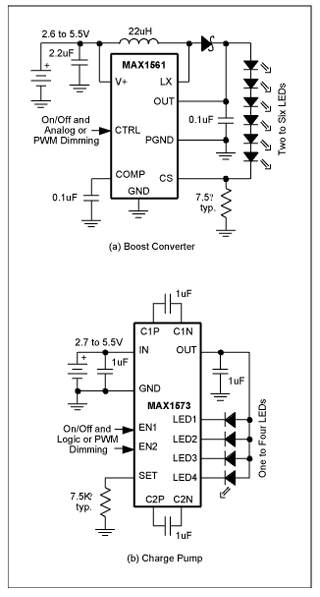

圖1.MAX1561升壓轉換器和MAX1573電荷泵是2種LED供電方案。電路復雜度基本相同,但電荷泵不需要電感。
效率：電荷泵的效率竟略占優勢[page]
圖2給出了兩種方案的效率，效率是在標準的鋰電池以C/5的速率放電為L(zhǎng)ED供電的情況下測量的。18mA/LED的效率曲線代表正常顯示亮度情況下的效率，升壓轉換器和電荷泵的平均效率都是83%；圖中2mA/LED的效率曲線代表LED處于亮度比較暗的靜止?fàn)顟B(tài)時的效率，電荷泵可以獲得76%的平均效率，明顯好于升壓轉換器的59%。
圖2.MAX1561升壓轉換器和MAX1573電荷泵在18mA/LED的測試條件下，整個電池工作時間內的平均效率均為83%。當LED比較暗時，2mA/LED，電荷泵效率高于升壓轉換器。
上述結果出乎人們的預料，因?yàn)榇蠖鄶?shù)電荷泵的效率達不到這樣的效率。MAX1573之所以能夠提供業內領先的效率，是因?yàn)樗?倍壓旁路和1.5倍壓升壓電荷泵模式，并具有自適應切換功能，低壓差線性電流調節器能夠在電池電壓下降的時候盡可能地保持在1倍壓模式，從而取得高效率。傳統電荷泵方案不具備1倍壓模式，只能取得50%至67%的效率。一些競爭產品雖然也包含了1倍壓模式，但工作在這種模式的時間較短，所以一般達不到83%的平均效率。
對于升壓轉換器，MAX1561是業界效率非常高產品。通過某些折中，也可以獲得更高的效率，例如：MAX1599，在18mA/LED時，效率是87%；在2mA/LED時，效率是71%。MAX1599和MAX1561非常類似，只是開關頻率從1MHz降到500kHz，第開關頻率下減少了開關損失。但是，頻率的降低使得外部電感的尺寸提高2倍。[page]
物理尺寸；電荷泵占優勢
圖3給出了兩種方案的PCB布局，包括外部元件。升壓轉換器的引腳數較少，允許采用小尺寸、3mmx3mm的封裝，但電感使得整體尺寸變大，高度也較大。大約1mm高的電感甚至占用比圖3還大的電路板空間。雖然電荷泵本身尺寸較大，4mmx4mm，但它只需要較小的1μF陶瓷電容。圖3(b)所示0603封裝的電容，至少有3家廠商可以提供圖3(c)所示0402電容。在對尺寸要求特別苛刻的情況下，也可以選擇2mmx2mm封裝的MAX1573，整個電荷泵方案的尺寸僅為11mm2。

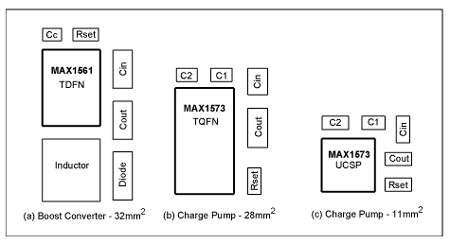

圖3.因?yàn)橐褂秒姼校龎恨D(zhuǎn)換器比電荷泵占用更大的電路板空間和高度。如果使用晶片級封裝的MAX1573和0402封裝的1μF電容，整個電荷泵方案的尺寸就會非常小。
系統靈活性：升壓轉換器占優勢
升壓轉換器的一個重要的優點是支持串聯LED，電荷泵只能驅動并聯LED。從圖4(a)可以看出，串聯配置的LED，在升壓轉換器和LED之間只需2條連線。如果升壓轉換器或電荷泵放置在系統板，而LED模塊放置在顯示板，這個優勢將非常重要。這種情況下，升壓轉換器只需極少的接點。除此之外，升壓轉換器可以支持更多的LED模塊，每個顯示模塊可以串聯不同數量的LED。而且，在實際應用中可能不需要改變升壓轉換電路既可更換顯示模塊；也可以在不改變顯示模塊的條件下更改升壓轉換器。由此可見，串聯LED架構大大降低了設計風險。
為了提高電荷泵的效率，在電池直接驅動模式下，每個LED需要一個單獨的電流調節器，如圖4(b)所示。如果改變LED數量，LED連線也必須改變。而且，為了關閉不使用的電流源，有時也不得不改變電路(例如，將MAX1573不使用的電流調節器接IN)。有些競爭方案會在這種情況下產生很多問題：不使用的電流調節器需要通過不同方式關閉(例如，接OUT或浮空)；更糟糕的是，新設計的電荷泵可能采用共陰極LED，而非共陽極配置，這種情況下要求顯示模塊的改動更多。
圖4.升壓轉換器與LED只有兩條連線；電荷泵需要更多的連線。因此，使用升壓轉換器更靈活，可以在不改變升壓電路的情況下改變LED配置，或在不影響LED配置的情況下改變升壓轉換器。使用電荷泵時，LED必須與IC配套。
[page]
紋波和噪聲：電荷泵占優勢
因?yàn)殡姾杀煤蜕龎恨D(zhuǎn)換器都是開關轉換器，它們會在輸入、輸出端產生電壓和電流紋波，在電感和開關節點產生EMI。有時，這些紋波和噪聲會耦合到系統電路，如手機的RF接收器，影響性能。
輸入紋波顯然很重要，因?yàn)殡姵剌斎朐谙到y(tǒng)中對很多電路是公用的。圖5所示，在相同開關頻率、驅動同樣負載時，如果使用同樣的輸入電容，電荷泵和升壓轉換器產生的輸入紋波在同一量級。應當注意，MAX1573輸入端只需使用一個1μF的陶瓷電容，為了和MAX1561進行比較，我們將這個電容增大到2.2μF。把輸入電容提高到4.7μF或10μF可以進一步減小輸入紋波，但在一定程度上提高了成本，增大了物理尺寸。

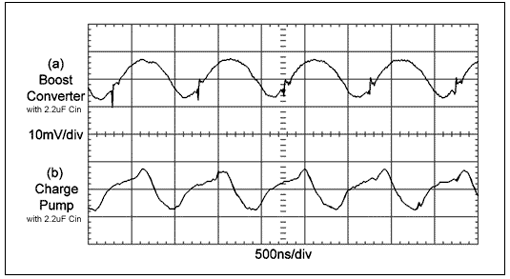

圖5.如果開關頻率為1MHz，驅動同樣數量的LED，采用相同的輸入電容，那么電荷泵和升壓轉換器的輸入紋波基本相同。然而，由于電荷泵與LED之間有較多引線，建議使用更短的連線(天線)，另外，泵電容產生的EMI低于升壓轉換器的電感。
輸出紋波也是一個問題，尤其是輸出線較長時，可能產生天線效應或?qū)⒃肼曬詈系较噜忞娐贰榱私鉀Q這個問題，可能更傾向于選擇升壓轉換器，但也僅僅是因?yàn)樗枰妮敵鲆€較少，可以放置在距離LED較遠的位置。電荷泵因?yàn)橛写罅康妮敵鲞B線，要求IC與LED盡可能靠近。
升壓轉換器是把能量?jī)?chǔ)存在電感的電磁場中，會比電荷泵電容產生更強的EMI。所以，建議使用屏蔽電感或?qū)ο到y(tǒng)屏蔽。另外，升壓轉換器在電感和肖特基二極管的連接處有快速的高壓波動，可以在開關節點處加一個小電容來減緩開關信號產生的EMI輻射，但這樣做會犧牲效率。
其它特點：根據需要而定
下列問題不是升壓轉換器或電荷泵本身的特性，但在選擇任何具體的背光IC時，這些特性非常重要。
MAX1561和MAX1573都包含輸出過壓保護。這個特點可以防止IC在二極管(或任何輸出)開路時損壞IC。如果沒有這個功能，需要在外部加一個齊納二極管。
亮度控制在LED不工作的情況下降低LED的電流(顯示亮度)，以延長電池使用時間。用戶也可以根據個人愛好調節顯示器的亮度。亮度調節的方式有許多種，包括模擬DAC、邏輯輸入、開/關PWM控制、PWM濾波、單總線脈沖接口和SPI?或I2C串口。MAX1561和MAX1573使用了多種亮度控制方法。
MAX1561用一個CTRL輸入控制亮度，這個信號可以是簡單的開/關邏輯電平或DAC輸出的模擬信號，也可以是頻率在200Hz到200kHz的PWM信號。因?yàn)镸AX1561內部集成了一個反饋環路，PWM信號經過內部濾波轉換成直流LED電流，與傳統的開/關PWM亮度控制相比具有更低的輸入/輸出紋波和噪聲。
[page]
MAX1573用2個邏輯輸入：EN1和EN2，用于控制LED關閉和10%、30%、100%的電流等級。另外，當EN2驅動至高電平時，可以在EN1上加一個200Hz到20kHz的信號調節LED電流，利用PWM信號在10%至100%范圍內調節電流。另外，MAX1573的外部電阻Rset用來設置100%的電流最大值，因此，利用不同的電阻或在SET引腳施加一個模擬或邏輯信號同樣可以控制亮度。
軟啟動用來抑制啟動時的浪涌電流，使電池電壓的跌落最小，以免對系統的其它電路造成影響。如圖6所示，MAX1561和MAX1573都包括軟啟動電路。合理的軟啟動機制可以防止任何輸入過沖電流，有些軟啟動電路只能防止過沖電流不超過一定的限制。

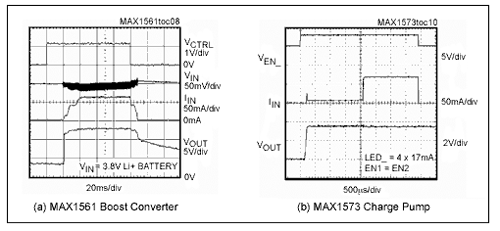

圖6.MAX1561升壓轉換器和MAX1573電荷泵的軟啟動和關斷波形都表明沒有輸入過沖電流(IIN)，使電池跌落最小，以免對系統的其它電路造成影響。
快速、固定開關頻率允許使用小尺寸的外部元件，保持較低的輸入/輸出紋波。但是，如果開關頻率過高，開關損耗會上升，效率將會降低。按照當前的半導體工藝，最佳工作頻率范圍為600kHz至1.5MHz。一些背光驅動IC采用不同頻率的PFM架構或柵極振蕩器控制機制，可能會產生較大的輸入、輸出紋波，紋波存在大量的諧波分量，可能干擾其它電路的正常工作。如果使用PFM架構，建議在使用之前進行認真評估。
較高的電流精度和匹配度，會使顯示器亮度和電源損耗達到最佳狀態，使不同LED之間的亮度差異最小。設計人員可能非常關注這個問題，但并非想象的那樣嚴格。即使電流精度達到了極致，LED本身也會存在±20%的亮度偏差。而且，人眼對于40%的整體亮度誤差和LED之間±30%偏差并不敏感。
老式的穩壓型電荷泵中使用了很大的電阻，所能達到的精度和匹配度均無法接受。新的電荷泵中集成了多個電流調節器，為每個LED提供有源控制。即便這樣，在小電流情況下保持良好的匹配度仍然是一些IC設計所面臨的挑戰。升壓轉換器由于采用了串聯LED架構，從根本上能夠在任意電流下保持優異的匹配度，但升壓IC還需在整個亮度范圍內保證合理的精度。
電荷泵在1倍壓模式和1.5倍壓模式下切換時，模式切換滯回功能可以防止LED閃爍。一種較好的自適應模式轉換機制是對電流調節器進行監測，在電壓剛好跌落到最低門限之前切換工作模式，以便在盡可能地的電池電壓下保持高效的1倍壓模式。對每路電流調節器進行監測非常關鍵，否則，有些LED可能會在模式轉變之前發生閃爍，使得1.5倍壓模式開啟時出現明顯的LED亮度越變。一旦工作在1.5倍壓模式，滯回功能可以避免模式之間的反復切換，產生較大的輸入/輸出紋波和明顯的LED閃爍。如果滯回電壓設置過大，則在發生極小的電池電壓跌落時都會把電荷泵置于低效的1.5倍壓模式，而在電池電壓恢復正常時仍然阻止電荷泵返回到1倍壓模式。因此，需要對滯回進行優化設置，比如，MAX1573不僅監測每個電流調節器，還采用了專利技術，主動修改滯回門限，使效率達到最佳，并避免了閃爍(當然，升壓轉換器，如MAX1561，并不需要模式轉換)。
上述比較表明電荷泵具有更大優勢，當然，要根據具體情況和每個驅動IC的特點選擇驅動方式。到目前為止，大多數升壓轉換器可以提供更高效率，應用更普遍。不過，既然新一代1倍壓/1.5倍壓電荷泵彌補了這個差距，電荷泵方案會在大多數新設計中受到青睞
