LinkSwitch-PL專為緊湊型替換用LED燈而設計，能夠?qū)崿F(xiàn)超小尺寸、低成本、可控硅調光、單級功率因數校正的恒流固態照明驅動器。 LinkSwitch-PL適用于LED電流的直接檢測，可在寬輸入電壓范圍內工作，并提供高達16 W的輸出功率。其創新的控制算法能用最少的外部元件實現無閃光的可控硅調光。
每個器件都在一個單片IC上集成了一個725 V功率MOSFET、一個創新的非連續模式可變頻率/可變導通時間控制器、頻率抖動、逐周期電流限制及遲滯熱關斷電路。

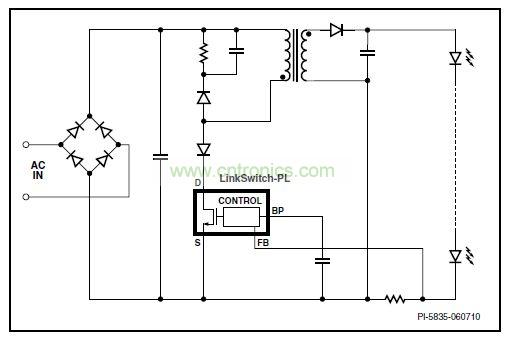

圖1. 基本應用電路
產品特色
大幅簡化離線式LED驅動器
* 單級功率因數校正(PFC)及精確恒流(CC)輸出
* 無閃爍的相位控制可控硅調光
* 使用小容量的非寄生大容量電容，元件數量極少
* 完全省去控制環路補償
先進的性能特性
* 適合設計非隔離型反激式、降壓式及抽頭降壓式拓?fù)浣Y(jié)構
* 快速啟動時間
* 頻率調制技術可極大縮減EMI濾波器的尺寸和成本
* 以低耗散直接檢測LED電流
先進的保護及安全特性
* 集成的725 V MOSFET允許使用小尺寸的大容量電容并提高功率水平
* 提供短路/反饋開環的鎖存關斷及輸出過壓保護
* 過載時自動重啟動保護
* 遲滯熱關斷保護
* 無論在PCB板上還是在封裝上，都保證高壓漏極引腳與其他所有引腳之間滿足高壓爬電要求
EcoSmart® - 高效節能技術
* 高功率因數可通過降低輸入VA優化系統的每瓦流明數
* 控制算法可平衡輸入線電壓和負載的開關和導通損耗，以維持最佳效率
* 通過對異常低輸出功率進行周期跳頻調節，對提供的峰值輸出電流進行箝位
綠色封裝
* 無鹵素和符合RoHS要求的封裝

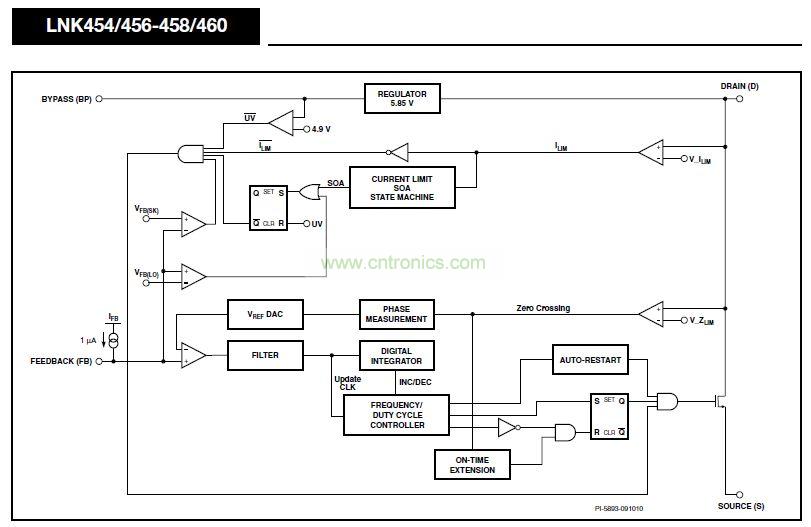

圖2. 功能結構圖

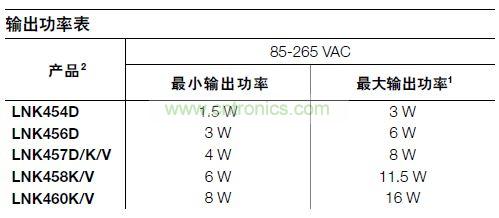

表1.輸出功率表

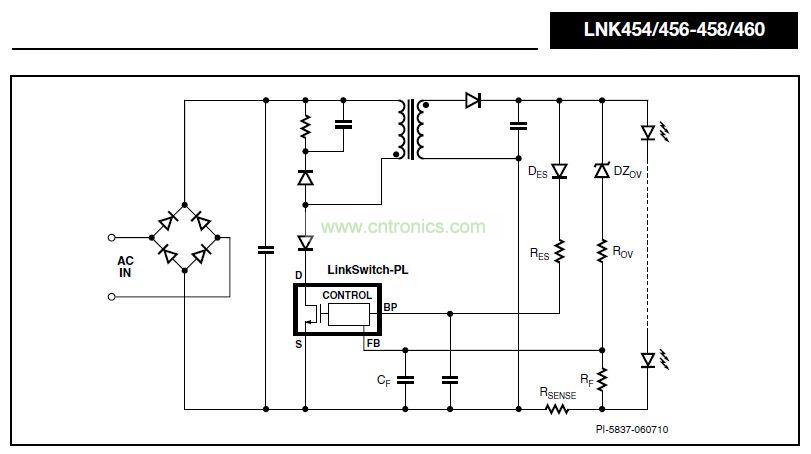

圖3. 典型應用電路
功能描述
LinkSwitch-PL在一個器件上集成了一個高壓功率MOSFET開關及一個電源控制器。該IC器件提供單級功率因數校正和LED電流控制。LinkSwitch-PL控制器包括一個振蕩器、反饋（檢測及邏輯）電路、5.85 V穩壓器、遲滯過熱保護、頻率抖動、逐周期限流、環路補償電路、自動重啟動、開關導通時間延長、功率因數以及恒流控制電路。
