【導讀】如果處理器和現場可編程門陣列FPGA全部由同樣的電壓供電運行，并且不需要排序和控制等特殊功能的話，會不會變的很簡單呢？不幸的是，大多數處理器和FPGA需要不同的電源電壓，啟動/關斷序列和不同類型的控制。
如果處理器和現場可編程門陣列FPGA全部由同樣的電壓供電運行，并且不需要排序和控制等特殊功能的話，會不會變的很簡單呢？不幸的是，大多數處理器和FPGA需要不同的電源電壓，啟動/關斷序列和不同類型的控制。
幸運的是，電源管理IC集成電路 （PMIC） 能夠控制目前的高級處理器、FPGA和系統，并為它們供電，從而大為簡化了整個系統設計。
現在，你也許想知道哪一款PMIC可以為你的片上系統 （SoC） 供電，還有就是要這么做的話，該從哪里入手。為你的SoC和系統選擇合適的電源解決方案是系統設計人員最常見的挑戰之一。所以，TI推出了數款全新工具，在使用我們的PMIC時，這些工具能夠簡化器件選型、評估和設計。
在這些工具中，有一些是TI Designs參考設計，它們可以幫助設計人員開始、驗證和加快設計。多個TI Designs已經發布，給出了可由TI PMIC供電的很多不同SoC—以下是當前列表：
TIDA-00478使用TPS65218為Xilinx Zynq 7010供電。
TIDA-00551使用TPS65911 為Xilinx Zynq 7015供電。
TIDA-00604使用TPS65023為Altera Cyclone III供電。
TIDA-00605使用TPS65023為Altera Cyclone IV供電。
TIDA-00607使用TPS65218為Altera MAX 10供電。
TIDA-00621使用TPS65911。
圖1是為ARM處理器供電的TPS65911的方框圖。與所有TI PMIC一樣，TPS65911非常靈活，并且可被用于數款器件。圖2顯示的是為Xilinx Zynq 7015 FPGA供電的TPS65911。
圖1：TPS65911的方框圖

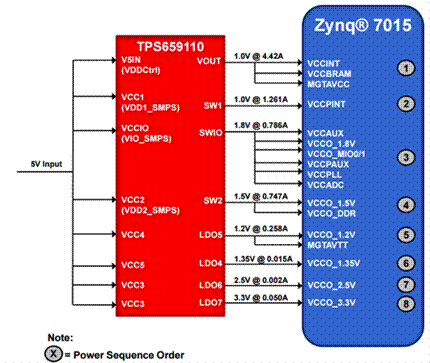

圖2：為Xilinx Zynq 7015供電的TPS65911的方框圖
隨這些設計一同提供的還有電路原理圖、方框圖、印刷電路板 （PCB） 文件和測試結果。這些測試使得設計人員能夠評估他們正在嘗試用于特定SoC的PMIC的性能，并且為他們提供可以在他們自己的設計中使用的示例設計文件。測試結果包括啟動排序、負載瞬態、效率測試，以及圖3中顯示的其它內容。

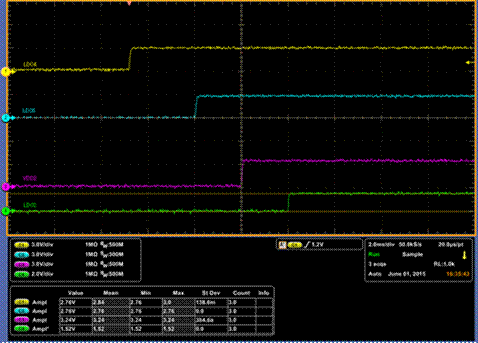

圖3：TPS65911的示例啟動時序
要獲得與TI的PMIC、TI Designs、隨附技術支持、技術文檔以及更多其它內容，請訪問www.ti.com/pmic。我們很想知道，在你使用TI PMIC進行下一次電源設計時，你打算如何利用TI Designs來驗證和加快你的設計過程。
